stuka

Betreff des Beitrags: Re: Stuka`s Teichbau Doku

Verfasst: Do 18.Feb 2016 13:03

Realer User

Registriert: Fr 15.Feb 2013 21:15
Cash on hand:
549,63 Taler

Beiträge: 584

Sorry wegen den Fragen ich dachte du setzt das Ozon für den Teich ein

Da hat dich ja Sisco tatkräftig unterstützt!!!!!

Gruß Jürgen[/quote]

verstehe die antwort nicht
für was den sonnst um die koi zu bleichen das das weis besser wrkt????

_________________
Viele Grüße

Gerhard

Nach oben

stuka

Betreff des Beitrags: Re: Stuka`s Teichbau Doku

Verfasst: Do 18.Feb 2016 14:53

Realer User

Registriert: Fr 15.Feb 2013 21:15
Cash on hand:
549,63 Taler

Beiträge: 584

so jetzt eine kleine pause mit der schreiberei
ch muss erst wieder die neuen bilder die auf 3 festplatten verteilt sind zusammen suchen
für das nächste was ich gebaut habe
das ich euch auch vorstellen möchte
wenn jemand fragen hat zu dem jetzigen doku
immer zu fragen
sie werden alle nach besten wissen beantwortet

_________________
Viele Grüße

Gerhard

Nach oben

franz111

Betreff des Beitrags: Re: Stuka`s Teichbau Doku

Verfasst: Do 18.Feb 2016 21:33

Anonymer User

Registriert: Di 05.Jun 2007 11:16
Cash on hand:
264,07 Taler

Beiträge: 342
Wohnort: 671**

Zitat:

Da hat dich ja Sisco tatkräftig unterstützt!!!!!

wie

grüße an alle.
sisco

_________________
. Ozon

Alles kann, nichts muss

Nach oben

stuka

Betreff des Beitrags: Re: Stuka`s Teichbau Doku

Verfasst: Do 18.Feb 2016 22:00

Realer User

Registriert: Fr 15.Feb 2013 21:15
Cash on hand:
549,63 Taler

Beiträge: 584

franz111 hat geschrieben:

Zitat:

Da hat dich ja Sisco tatkräftig unterstützt!!!!!

wie

grüße an alle.
sisco

he du alter sack
das du dich auch mal meldest
über dich kommen nur lobs

_________________
Viele Grüße

Gerhard

Nach oben

stuka

Betreff des Beitrags: Re: Stuka`s Teichbau Doku

Verfasst: Do 18.Feb 2016 22:24

Realer User

Registriert: Fr 15.Feb 2013 21:15
Cash on hand:
549,63 Taler

Beiträge: 584

So Ihr Lieben weiter gehts.

Habe dann den China Ozi abgeklemmt und dachte es geht auch ohne
war ja vorher auch so.Nach 3 - 4 Monaten hielten die Fadenalgen Einzug
und das Wasser wurde wieder trüb trotz der Amalgan UVC.

Dateianhang:

Algen004.jpg [ 27.66 KiB | 3030-mal betrachtet ]

Dateianhang:

Algen008.jpg [ 91.31 KiB | 3030-mal betrachtet ]

Irgenwann bekam ich im Koi Blog einen 6g Ozi zum selbstbau geschenkt.
auf dieses Teil hatte ich schon sehnsüchtig gerwartet.

Und hier ist es

Dateianhänge:

001.jpg [ 49.98 KiB | 3030-mal betrachtet ]

002.jpg [ 58.48 KiB | 3030-mal betrachtet ]

_________________
Viele Grüße

Gerhard

Nach oben

stuka

Betreff des Beitrags: Re: Stuka`s Teichbau Doku

Verfasst: Do 18.Feb 2016 23:06

Realer User

Registriert: Fr 15.Feb 2013 21:15
Cash on hand:
549,63 Taler

Beiträge: 584

Jetzt kommt die Doku über den Zusammenbau des Ozongerätes.
Nachdem ersten Telefonat mit Bimbi hat er mir erst mal aufgezählt was
ich noch alles an Material für den Zusammenbau brauche.
Nach Bimbis Versuch mir am Telefon zu erklären wie der Zusammenbau funktioniert
hat er gemerkt das ich da nicht richtig durchblicke.
Wir haben dann vereinbart das wenn alle Teile komplett sind er zu uns kommt und mich
tatkräftig unterstützt.

Hier sind die Teile im Detail
(verschiedene Teile wie Not aus Schalter,Kontroll Leuchten und Ein und aus Schalter hatte Bimbi besorgt)

Dateianhänge:

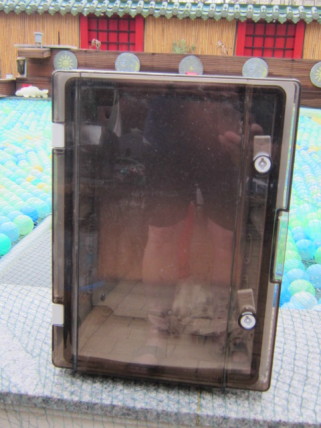

Dateikommentar: Maße des Schaltkastens:
Breite: 35 cm
Höhe: 50cm
Tiefe 20 cm
mit Rauchglas Tür

002a.jpg [ 57.24 KiB | 3018-mal betrachtet ]

Dateikommentar: hier das noch leere Innenleben
des Kastens

002aa.jpg [ 60.1 KiB | 3018-mal betrachtet ]

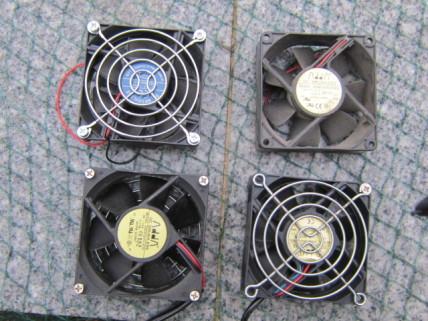

Dateikommentar: geplant hatte ich 4 120er Ventilatoren
2 x zum Luft reinblasen und
2 x zum Luft rausziehen

003.jpg [ 78 KiB | 3018-mal betrachtet ]

Dateikommentar: aber wir entschieden uns dann nur mit
2 x 140er Lüfter einmal Luft rein zu blasen
und einmal Luft rauszuziehen
Allerdings passten die 140er Lüfter nicht an die Seiten weil Sie zu groß
waren
So nutzten wir nur einen Lüfter am Deckel

003a.jpg [ 75.1 KiB | 3018-mal betrachtet ]

Dateikommentar: Dies ist ein Trafo 220V auf 12V um die Lüfter zu betreiben

003b.jpg [ 55.78 KiB | 3018-mal betrachtet ]

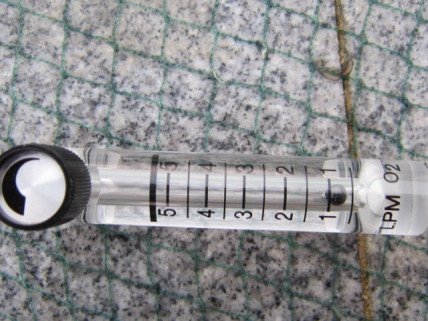

Dateikommentar: Hier der Flowmeter

003c.jpg [ 68.43 KiB | 3018-mal betrachtet ]

Dateikommentar: Temperaturmessgerät mit Fühler

003d.jpg [ 17.18 KiB | 3018-mal betrachtet ]

Dateikommentar: Rückseite des Temperaturmessgeräts

003e.jpg [ 56.68 KiB | 3018-mal betrachtet ]

Dateikommentar: Drehknopf für den Podi vom Ozongerät

003f.jpg [ 49.4 KiB | 3018-mal betrachtet ]

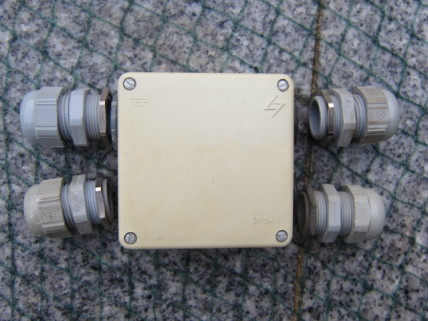

Dateikommentar: Verteilerdose

003g.jpg [ 60.2 KiB | 3018-mal betrachtet ]

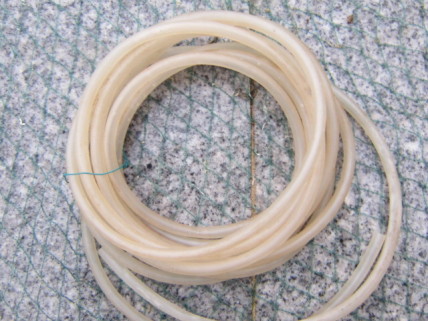

Dateikommentar: Teflonschlauch 4 x6 mm

003h.jpg [ 69.02 KiB | 3018-mal betrachtet ]

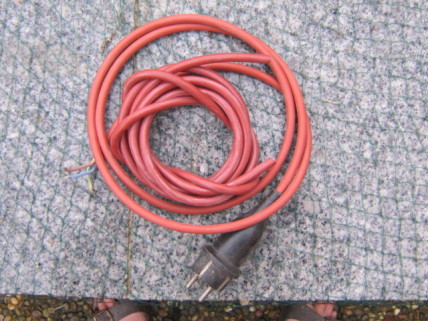

Dateikommentar: 220 V Anschlußkabel

003i.jpg [ 78.31 KiB | 3018-mal betrachtet ]

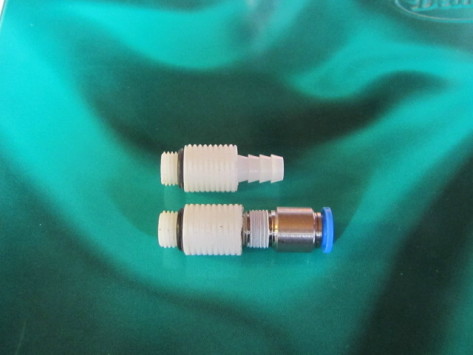

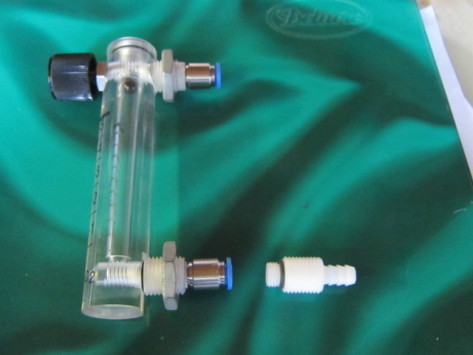

Dateikommentar: Flowmeter Steckanschlüsse

003j.jpg [ 48.43 KiB | 3018-mal betrachtet ]

Dateikommentar: die Gewinde am Flowmeter mußten
von 8mm auf 4 mm geändert werden

003k.jpg [ 45.13 KiB | 3018-mal betrachtet ]

003l.jpg [ 46.54 KiB | 3018-mal betrachtet ]

003m.jpg [ 46.17 KiB | 3018-mal betrachtet ]

_________________
Viele Grüße

Gerhard

Zuletzt geändert von stuka am Do 18.Feb 2016 23:41, insgesamt 1-mal geändert.

Nach oben

stuka

Betreff des Beitrags: Re: Stuka`s Teichbau Doku

Verfasst: Do 18.Feb 2016 23:09

Realer User

Registriert: Fr 15.Feb 2013 21:15
Cash on hand:
549,63 Taler

Beiträge: 584

Morgen kommen die Bilder vom Zusammenbau dran :zzzz:

_________________
Viele Grüße

Gerhard

Nach oben

Elisa

Betreff des Beitrags: Werbung, um Taler einzunehmen

Verfasst: So 20.Jul 2025 9:37

Expertin

Registriert: Mo 05.Dez 2005 19:01
Cash on hand:
immer zu wenige Taler

Beiträge: nur ein paar
Wohnort: Koi-Schnack

Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!

Nach oben

Palatia

Betreff des Beitrags: Re: Stuka`s Teichbau Doku

Verfasst: Fr 19.Feb 2016 12:51

Anonymer User

Registriert: Do 02.Jan 2014 19:40
Cash on hand:
9.133,85 Taler

Beiträge: 2376
Wohnort: 670..

stuka hat geschrieben:

franz111 hat geschrieben:

Zitat:

Da hat dich ja Sisco tatkräftig unterstützt!!!!!

wie

grüße an alle.
sisco

he du alter sack
das du dich auch mal meldest
über dich kommen nur lobs

Auch von mir Liebe Grüße Sisco

Gruß Jürgen

_________________
Mein Teich:
https://www.youtube.com/watch?v=bQ380gUdcew&t=0s
Mein Filter:
https://www.youtube.com/watch?v=tOKGC3X1-Ak&t=0s

Nach oben

stuka

Betreff des Beitrags: Re: Stuka`s Teichbau Doku

Verfasst: Fr 19.Feb 2016 15:41

Realer User

Registriert: Fr 15.Feb 2013 21:15
Cash on hand:
549,63 Taler

Beiträge: 584

So jetzt zum Einbau

Dateianhänge:

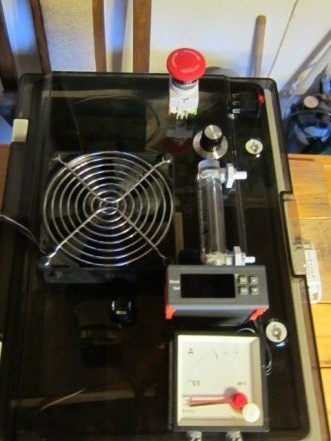

Dateikommentar: So ungefähr habe ich mir die Verteilung
der Messinstrumente vorgestellt

Ozonbau001.jpg [ 50.96 KiB | 2917-mal betrachtet ]

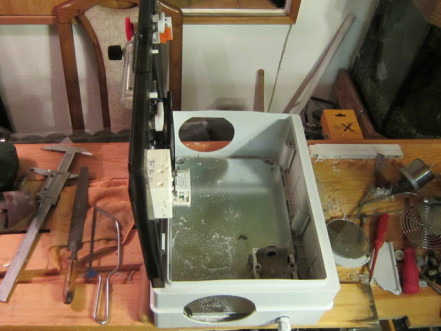

Dateikommentar: die ersten Löcher für Ventilatoren und
Anzeigegeräte sind schon gebohrt

Ozonbau002.jpg [ 59.73 KiB | 2917-mal betrachtet ]

Dateikommentar: der Flowmeter wurde installiert

Ozonbau002a.jpg [ 57.57 KiB | 2917-mal betrachtet ]

Dateikommentar: Not Aus Schalter angebracht

Ozonbau002b.jpg [ 69.43 KiB | 2917-mal betrachtet ]

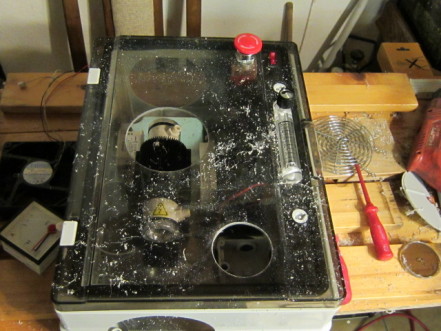

Dateikommentar: Amperemeter und ein 140er Ventilator
sind auch schon eingebaut

Ozonbau002c.jpg [ 59.61 KiB | 2917-mal betrachtet ]

Dateikommentar: nun ist das Herzstück des ganzen dran

Ozonbau003.jpg [ 59.44 KiB | 2917-mal betrachtet ]

Ozonbau003a.jpg [ 57.84 KiB | 2917-mal betrachtet ]

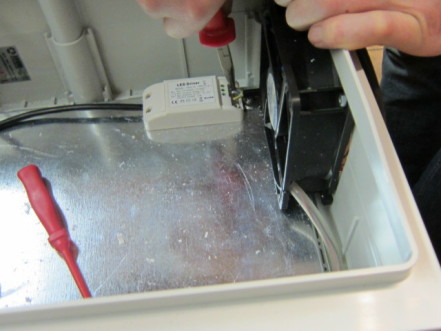

Dateikommentar: der 12 V Trafo für den Ozongenerator
wird eingeschraubt

Ozonbau003c.jpg [ 50.38 KiB | 2917-mal betrachtet ]

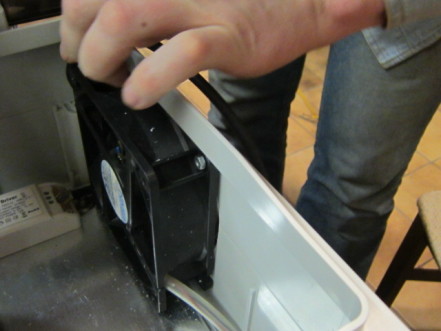

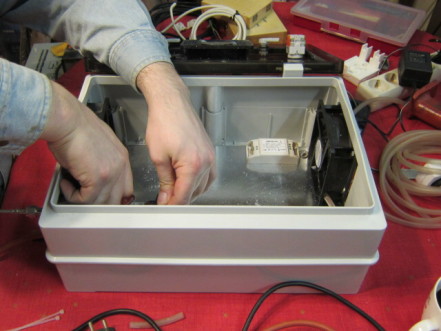

Dateikommentar: zweiter Ventilator einbau

Ozonbau003ca.jpg [ 48.78 KiB | 2917-mal betrachtet ]

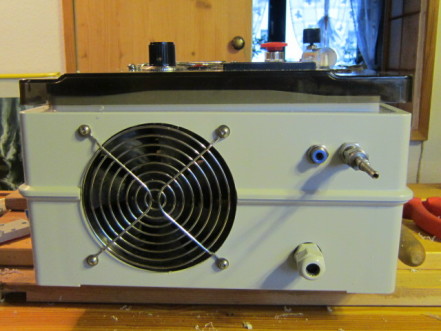

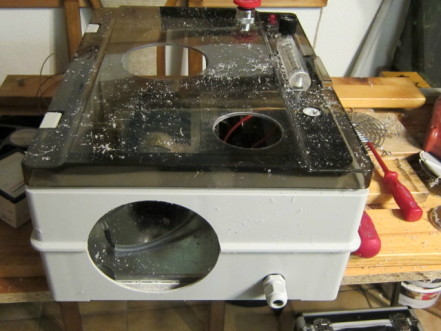

Dateikommentar: und so sieht das untere Teil fertig aus
Zuluftventilator, Kabeldurchführung für Anschlußkabel,VA Ozonausgang und Zuluft für den Ozi

Ozonbau003cb.jpg [ 57.99 KiB | 2917-mal betrachtet ]

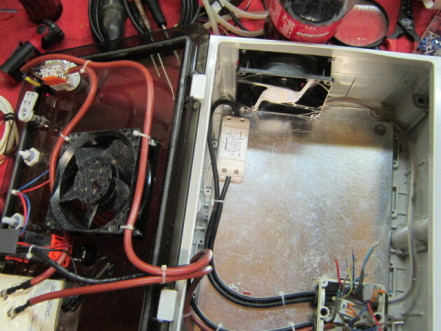

Dateikommentar: die Verkabelung am Deckel ist fast fertig

Ozonbau003d.jpg [ 69.87 KiB | 2917-mal betrachtet ]

Dateikommentar: der ganze Esszimmertisch war belagert
war grad noch Platz für ne Kaffeetasse

Ozonbau003f.jpg [ 67.7 KiB | 2917-mal betrachtet ]

Ozonbau004.jpg [ 68.45 KiB | 2917-mal betrachtet ]

Ozonbau004a.jpg [ 67.92 KiB | 2917-mal betrachtet ]

Dateikommentar: Anschluß des Amperemeters

Ozonbau004b.jpg [ 64.37 KiB | 2917-mal betrachtet ]

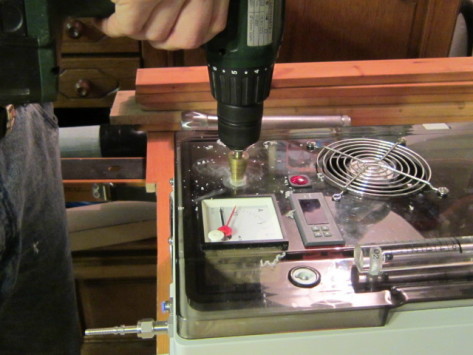

Dateikommentar: Bohrung für den Regler des Ozonpodis

Ozonbau004ba.jpg [ 63.56 KiB | 2917-mal betrachtet ]

Dateikommentar: Einbau des Podis

Ozonbau004c.jpg [ 58.37 KiB | 2917-mal betrachtet ]

Dateikommentar: Einbau de Kontroll Leuchte des Ozongenerators

Ozonbau004ca.jpg [ 61.35 KiB | 2917-mal betrachtet ]

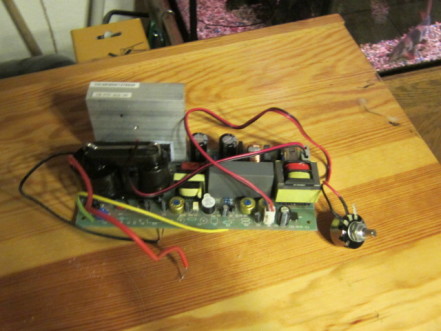

Dateikommentar: Platine mit Hochleistungs Kühler und Podi
des Ozongenerators

Ozonbau004cb.jpg [ 61.04 KiB | 2917-mal betrachtet ]

_________________
Viele Grüße

Gerhard

Nach oben

stuka

Betreff des Beitrags: Re: Stuka`s Teichbau Doku

Verfasst: Fr 19.Feb 2016 16:49

Realer User

Registriert: Fr 15.Feb 2013 21:15
Cash on hand:
549,63 Taler

Beiträge: 584

es geht gleich weiter muss erst wieder bilder zuammen stellen und sortieren
ich kann euch sagen sch... arbeit

_________________
Viele Grüße

Gerhard
