Hallo Jürgen,


einverstanden. Es könnte das Wasser im oberen Teil des Rohres schneller fließen, als unten. Erwiesen ist ja auch, dass die Strömung in einem Rohr im Zentrum üblicherweise schneller verläuft, als in Randbereichen.

Wir gehen aber davon aus, dass sich auch Norbert brennend für realistische Werte interessieren dürfte. Aus diesem Grunde schlage ich ihm eine kleine Änderung seines Versuches vor.

@Norbert
Bitte höre auf, Milch ins Wasser zu gießen! Vielmehr solltest Du einen wassergefüllten Ballon oder ein wassergefülltes Kondom in etwa auf die Größe bringen, dass es nur wenige Zentimeter kleiner ist, als das Rohr. Diesen könnte man als Messkörper in den Volumenstrom werfen. Anhand des Videos kannst Du im Nachhinein auszählen, wie viele Video-Frames es bräuchte, bis der Ballon wieder aus dem Rohr heraus kommt. Und aufgrund der Größe des Probekörpers dürfte der von Jürgen reklamierte Messfehler, der durch Turbulenzen entsteht, weitgehend minimiert werden.
Der größte Teil der eingeblasenen Luft sollte nach meinen Beobachtungen auf dem Video bereits an diesem Y-Stück aus dem Wasser entweichen. Der Fehler, der durch Restmengen von Blasen entsteht, sollte wesentlich geringer sein, als der Turbulenzenfehler.

Die Ergebnisse dieser Probekörpermessung könnten dann hier vorgestellt werden.



Du interessierst Dich vor allem für den einen Punkt der Kennlinie, die bei 25cm bzw. 11cm Wassersäule aufgenommen wird. Inzwischen ist das Interesse an dieser Technik aber so weit gewachsen, dass unser Interesse für das Aussehen der kompletten Kennlinie geweckt worden ist. Und von daher haben die Messungen von Norbert durchaus ihre Berechtigung.
Sollte diese Kennlinie einmal fertig ausgemessen sein, kann Roland gerne seinen Wert bei 11, 20 oder 25cm ablesen und ist auch zufrieden.


Pfiffikus,
der so langsam Lust bekommt, sich einen Luftheber aus 50er HT-Rohr aufzubauen und damit eine komplette Beispiel-Kennlinie auszumessen

Hallo Gunter,
Frage wie bekommst du rein praktisch deinen Messkörper in das Steigrohr?
Mit diesem weichen Gebilde wirst du das Steigrohr verschließen!
Die aufsteigenden Luftbläschen werden den Ballon verformen und das Steigrohr abdichten, du schaffst dort unten wieder eine Druckkammer. Auslitern / Zeiteinheit ist für mich die einzig sichere Methode.
Bei LH mit ø50er Rohren und einem Auffangbecken von >100l wird die Messung dann schon sehr sicher.
Wobei die Strecke nach dem Bogen im Querschnitt deutlich größer sein sollte.
Bei meinen Versuchen, die ich bei höheren Wassertemp. wieder aufnehmen werde, hat es sich herausgestellt, dass die Öffnung zum Entweichen der eingebrachten Luftmenge nach dem 90° Bogen bessere Ergebnisse bringt.
Also sehr kurze horrizontale Strecke, Rohr schräg abgeschnitten.

Ich werde mich nun nicht mehr einbringen, sondern erst meine eigenen Versuche zu Ende bringen.

_________________
Gruß Kallemann
Es gibt nur eine falsche Sicht der Dinge, der Glaube, meine Sicht sei die einzig richtige
nagurjuna

Hallo Karl,


garnicht. Schau dir das Virdeo von Norbert an. Er soll nicht diese Milch ins Wasser schütten, sondern auf gleichem Wege einen Probekörper einwerfen.

Sollte es Reibung zwischen Wand und Probekörper geben, wäre das nicht kritisch. Da könnte dem Norbert niemand vorwerfen, geschönte Werte zu publizieren, denn ohne Probekörper würde ja noch mehr Wasser fließen.


Pfiffikus,
dem inzwischen wieder entfallen ist, wie Du Deinen Luftheber aufgebaut hattest

jetzt aber

_________________
Gruß
Klaus





18 Koi 56-77cm ; 42t Teich ; EB-Trommler ; 280L Helx ; 30t Ppe u. 20t Ppe. ; 40W + 40W UVC ; >65kg Fisch

Mein Futter : https://www.koifutterhandel.de/

kallemann ,

ist jetzt zufrieden ?


Klaus

_________________
Gruß
Klaus





18 Koi 56-77cm ; 42t Teich ; EB-Trommler ; 280L Helx ; 30t Ppe u. 20t Ppe. ; 40W + 40W UVC ; >65kg Fisch

Mein Futter : https://www.koifutterhandel.de/

Hallo Gunter,



Hattest du Heute ein Comic zum Frühstück?

Trägheit der Masse? Beschleunigung?

So eine Aktion kannst du gerne in einem 20m langen Acrylrohr machen, so dass man wenigstens beobachten kann, wann dein Kondom zu Ende beschleunigt hat.

_________________
MfG....Jürgen


---------------------------------------------------------------------------------------------------------------------------------------------------------------
"Bad boys, bad boys, whatcha gonna do when they come for you"

Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!

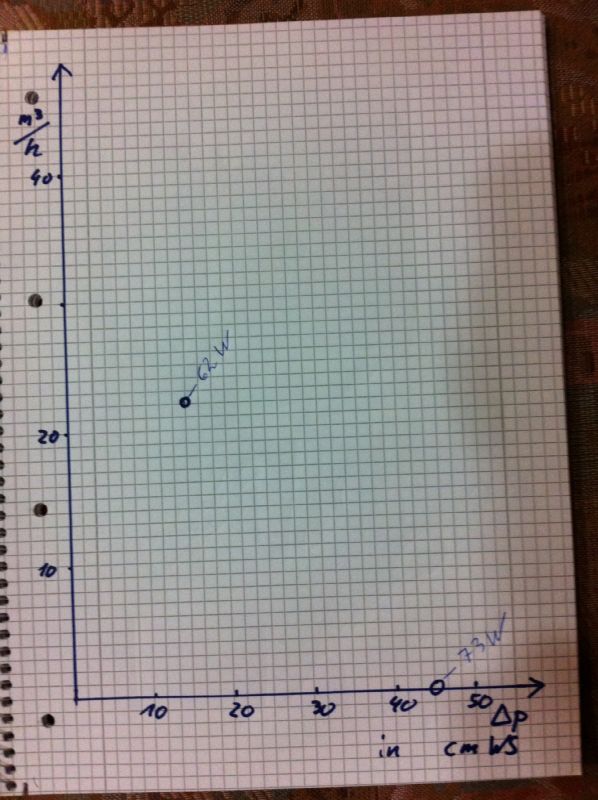

Nun habe ich einmal den Anfang gemacht. Habe ein Kennliniendiagramm für den Luftheber vorbereitet, den Yoshihara an seinem Teich installiert hat. Ob bei Lifra/André dasselbe Modell eines Lufthebers in Verbindung mit derselben Luftpumpe zum Einsatz kam, entzieht sich meiner Kenntnis. Gegebenenfalls müssten die beiden zum Lineal greifen und ein eigenes Diagramm anfertigen.
