Hallo Paul,

Nein ich wollte für mich noch eine andere Platine machen, wo anstatt der 4 poligen Anschlussklemmen einen USB TYPA Buchse verwendet werden soll.
Will quasi gleich beide Versionen in Auftrag geben.

Der Preis hängt von der Größe der Platine ab und der Anzahl der Bohrlöcher ab. Deshalb habe ich noch ein kleine Version gemacht. Dort passt auf eine 160mm*100mm PCB genau zwei Versionen.

Da wir keine HF Anforderungen in unserem PI haben, kann das mit der Massefläche vernachlässigt werden. Kann ich aber noch ohne Probleme per polynom nachpflegen.

Danke

Puhh, da kenn ich mich leider auch nicht aus

Ach Mist, dann muss ich ihn in der Mikrowelle aufwärmen

_________________
____________________
Viele Grüße
Dennis
____________________

Hab natürlich das 433MHz Modul ganz vergessen O_O. Aber ob 433MHz den I²C Bus stört, KP
Das könnte natürlich dort rein Strahlen.

_________________
____________________
Viele Grüße
Dennis
____________________

Hallo Dennis,

ich gehe mal davon aus, das Du den 433MHz Sender NICHT auf Deine Platine lötest.

Der 433MHz Sender erzeugt ja erst die HF.



Weist Du ob der Raspberry Pi bzw. Deine Platine nicht einer HF. oder Störende Frequenzen EMV ausgesetzt wird.

Ja gut Frequenzumrichter und Stromrichter nutzt Du auch nicht.

Hier sind jetzt keine Analog Digitalwandler mit Verstärkereingang für z.b. mV. verbaut pH. Schaltungen.



iiiiii Ba

Hallo Paul,

doch hatte ich vor, zumindest, das es möglich ist, das Model per Steckpins auf die Platine aufzustecken. Also nicht direkt löten.
Aber man kann dann natürlich auch das Modul per Leitung verlängern und an anderer Stelle anbringen.

Bei mir wüsste ich nicht. Aber ich möchte ja ein Platine machen, die auch anderen nutzen können. Somit werde ich das noch ergänzen .

Hier würde es potenziell noch andere Probleme geben. Analoge Signale solllten bei Leiterbahnen nicht parallel zu Diagitale Leitungen geführt werden. Hier kann aber auch eine Masseplatte zu Störungen führen, weil sie dann z.T. auch als Antenne fungieren, oder durch Ausgleichsströme rein stören.

Ach mal geht das


Wenn der Prototyp funktioniert, werde ich mal eine hier gegen Taler versteigern

_________________
____________________
Viele Grüße
Dennis
____________________

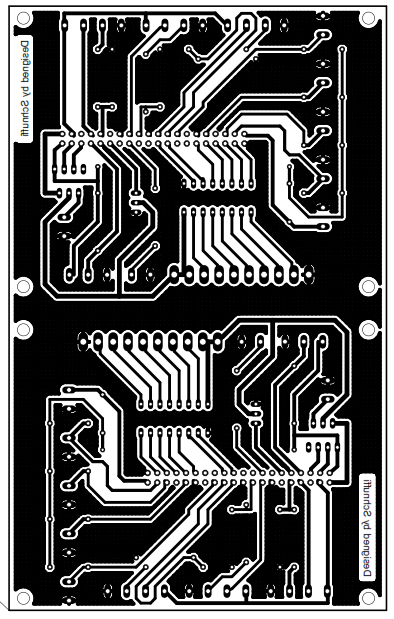

So diese version werde ich so mal bestellen, passen zwei Stück auf eine 160mm mal 100mm Platine

_________________
____________________
Viele Grüße
Dennis
____________________

Für die Platine hab ich mir ein Angebot geholt

_________________
____________________
Viele Grüße
Dennis
____________________

ja Dennis wie aus einem Guß !




Und ???

Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!

Hallo Dennis,



Ja so sollte es sein.



Noch schlimmer ist eine große Kuppfermasse ohne Potential.

Nun mit den Abschirmungen in Kabel und Ltg. bin ich ein bisschen auf Kriegsfuß.

Der eine Hersteller sagt einseitig an Masse bzw. Erde, der andere beidseitig.

Bis dato habe ich aber noch kein Lan kabel/Ltg. gesehen was nur einseitig auf dem Masse-Stecker lag.

Am besten alles über LWL.

Bisher noch keine Antwort erhalten

Gesendet von meinem ONE A2003 mit Tapatalk

_________________
____________________
Viele Grüße
Dennis
____________________

Ich denke mal das die Schirmung schon einseitig offen ist. Und wenn es nur im Endgerät ist

Ohne masseverbindung, das ist wirklich das schlimmste. Ich lege geschirmte Leitungen Kabel immer nur einseitig auf. Sonst kann man das Gegenteil erreichen,durch Ausgleichsströme.
