nee nix selber fräsen. Aber selbst Mädler brauch für Pomräder Durchmesser, Zähnezahl u.s.w. Dswegen frag ich ja die Erfahrenen wie das berechnet wird. Aber Jürgen hatte ja schon Links gepostet, die ja schon hilfreich sind. An sone Räder wie Lobo hat trau ich mich nicht ran. Ich lass das lieber machen.

_________________
Liebe Grüße Toralf

Hallo Toralf,

Dann möchte ich lieber nicht wissen, was Mädler für ein Rad berechnet.
Ich hatte bei denen mal ein Aluzahnriemenrad mit fertig bearbeiteter Bohrung bestellt, da ist mir übelst schlecht geworden.
Lies mal deine PN.

_________________
Gruß Jörg

Mein Teichbau: viewtopic.php?t=5481

Danke für die PN Jörg. Ich habe da mal angefragt. Ich habe nun angefangen. Da ich ja beste Beziehungen zum Tiefbauer habe hat der mir mal ein 400 PVC-U Rohr mitgebracht. Das habe ich nun auf 65 cm geschniten und Aussparungen 10x10 gefräst. Dann habe ich mir zwei Deckel aus PVC gefräst mit einer Nut wo ich das Rohr einklebe damit es schön rund bleibt. Ich habe bewußt noch keine Innenkreise gefräst da ich nicht weiß ob ich ne offene Trommel baue oder beidseitig einen Simmerring einfräse. Schaut selbst und für Hinweise bin ich immer sehr dankbar.

_________________
Liebe Grüße Toralf

Sieht doch schonmal nicht schlecht aus, aber verkleben würde ich die Sachen nicht miteinander.
An dem Trommelgerüst mußt du noch eine Revisionsöffnung vorsehen, einfach einige Stege rausschneiden und mit Klappe versehen.
Die Stege würde ich noch glätten, also die Bohrungen an denen du angefangen hast zu fräsen mit den Stegen egalisieren.
Sonst hast du da wunderbare Dreckecken.

_________________
Gruß Jörg

Mein Teichbau: viewtopic.php?t=5481

Das mit dem Glätten bekomme ich hin. Wie gesagt da ich mir noch nicht schlüsig bin ob ich offen oder geschlossen baue, weiß ich ja noch nicht ob ich ne Revisionsöffnung brauche. Gibt es da schon Vor und Nachteile der beiden Bauweisen?? Platz hätte ich in der Filterkammer genug für beide Bauarten.

_________________
Liebe Grüße Toralf

Eine Revisionsöffnung brauchst du bei einem "geschlossenen" Trommler auf jeden Fall, da sich gerne Fadenalgen, Blätter oder ähnliches an der Kante des Schmutztrichter "aufhängen".
Und in denen bleibt dann auch der andere Dreck hängen, riecht man dann schon.
Dann kann man froh sein, wenn man nur die Klappe zu öffnen braucht.

Bei einem "offenen" kannst du evtl. darauf verzichten, kann ich aber nicht beurteilen, da ich die geschlossene Variante bevorzuge.
Liegt aber nur daran, das bei mir der Einlauf und der Abfluss auf verschiedenen Seiten in der Kammer liegen.

_________________
Gruß Jörg

Mein Teichbau: viewtopic.php?t=5481

hy,

ich würde heute offen bauen - ist aber dichtungstechnisch aufwändiger.

bist du sicher daß die trommel pvc-u ist ........ habe das noch nie schwarz gesehen ???

_________________
gruß jürgen
--------------------------------------------------------------------------------------

Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!

Hallo Jürgen
Ja ist auf jeden Fall PVC-U. Das täuscht vom Licht her, ist grau und steht auch drauf. Die haben sogar 700er Rohre, wusste garnicht das es sowas gibt. Bei der offenen Variante habe ich mir als Abdichtung die EPDM Folie gedacht so wie bei Dir. Sollte eigentlich ja gehen.

_________________
Liebe Grüße Toralf

Hallo

So heute hatte ich mal wieder ein bißchen Zeit und Material. Ich habe mich nun für die offene Variate entschieden. Heute habe ich dann mal den Einlauf gefräst und ein 300er KG Rohr eingeklebt. Dann kam auch noch der Zahnriemenantrieb von Lavair ( dafür Besten Dank). Schnell zu meinem Schwager und Edelstahlschrauben geholt und auch den angeschraubt. Nun steh ich da und weiß noch nicht wie ich am besten die Aufhängung antriebsseitig gestalte. Ich hoffe da auf ein paar Vorschläge.

_________________
Liebe Grüße Toralf

Hallo Toralf,

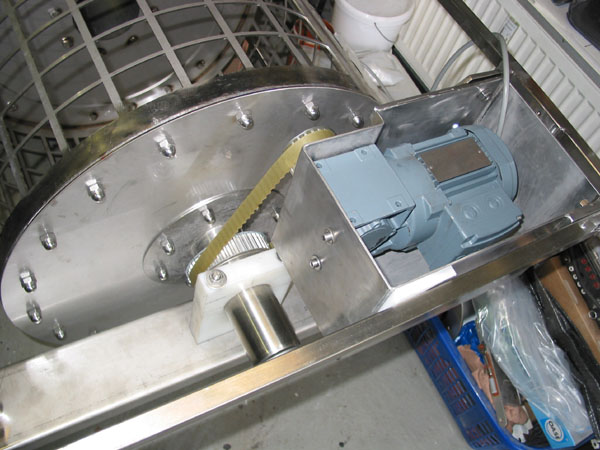

Die Lagerung auf der Antriebsseite kannst du so gestalten wie hier auf diesem Bild, das ich beim Juergen gefunden habe.
