hallo @ all,
hier mal eine kl. bilderdoku von meinem TF bau

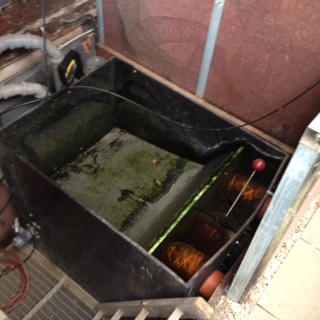

mein alter siebfilter der mir fast 10 jahre treu war

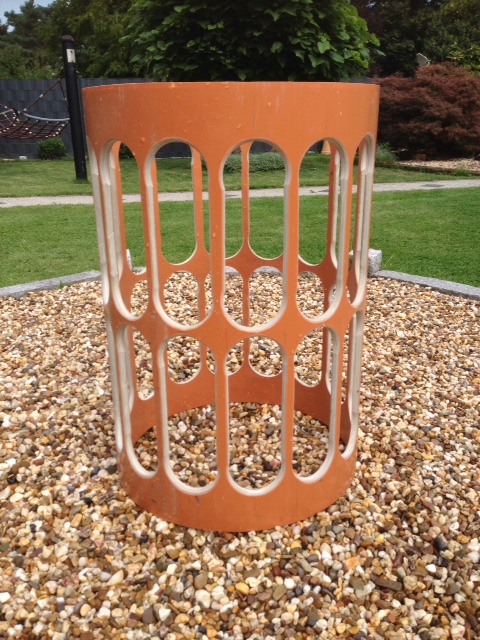

planung war wie bei vielen hier KG rohr dn 500

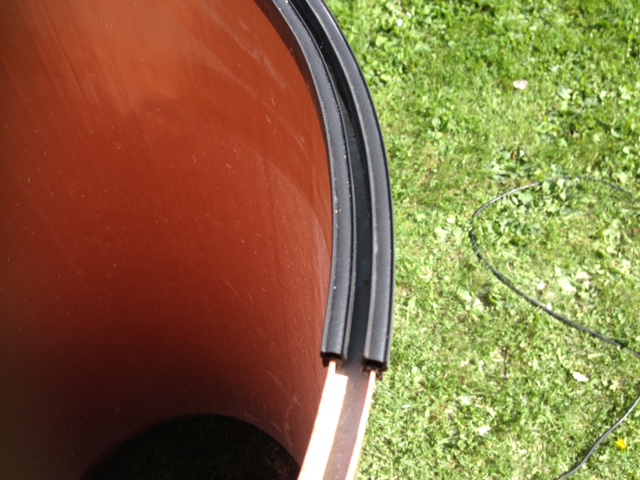

eingefräste nut mit dichtung
geplanter antriebsmotor der sich als viel zu schwach zeigte
motor zu klein Kg rohr zu schwer und zu klobig also neuer plan.
ich wollte nun eine billige stabile trommel aus V2a was mir auch gelungen ist.

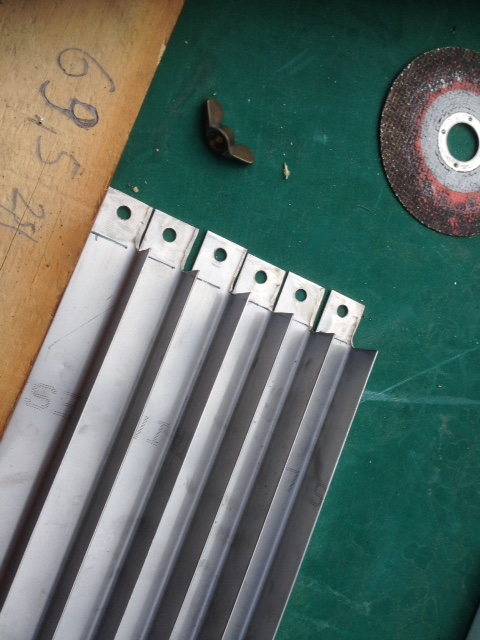

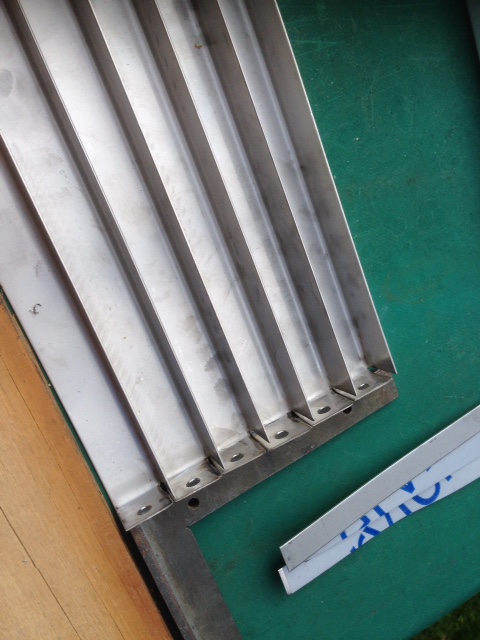

winkel V2A 20x20 sind auch gleichzeitig mitnehmer

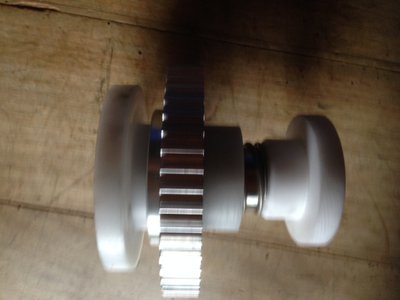

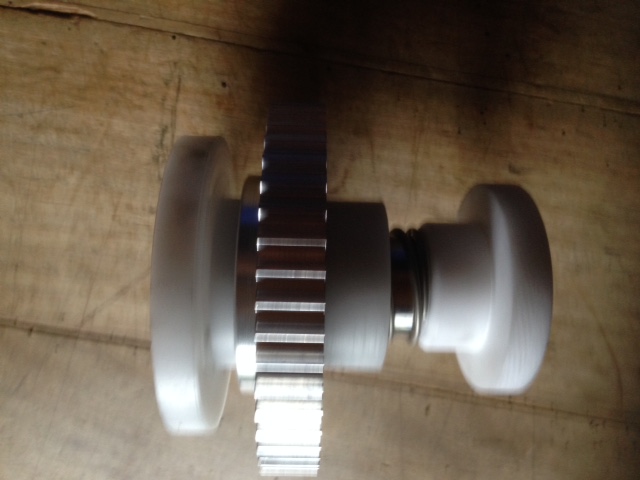

pom lager

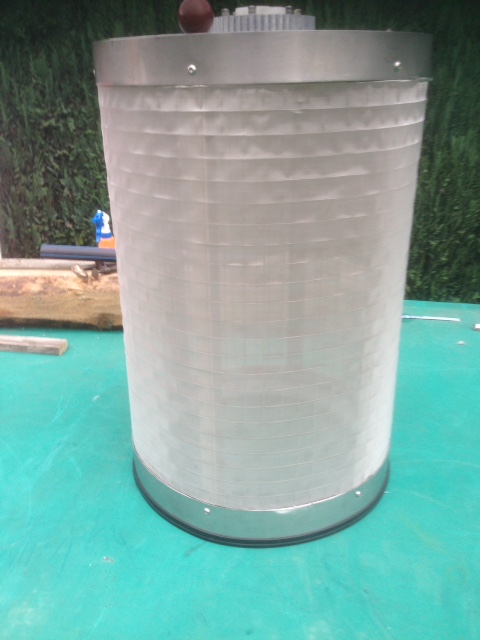

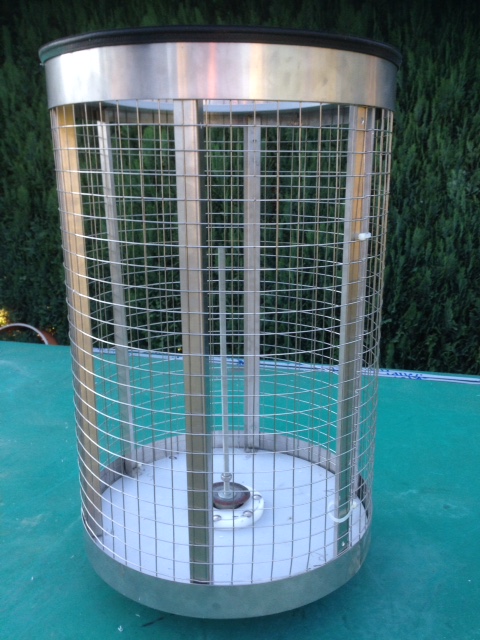

2 pom scheiben 6 winkel 2 blechringe V2a 2mm als ring gebogen
und die stöße verschweißt und mit 2mm volierendraht bespannt.
mit 63er gewebe bespannt

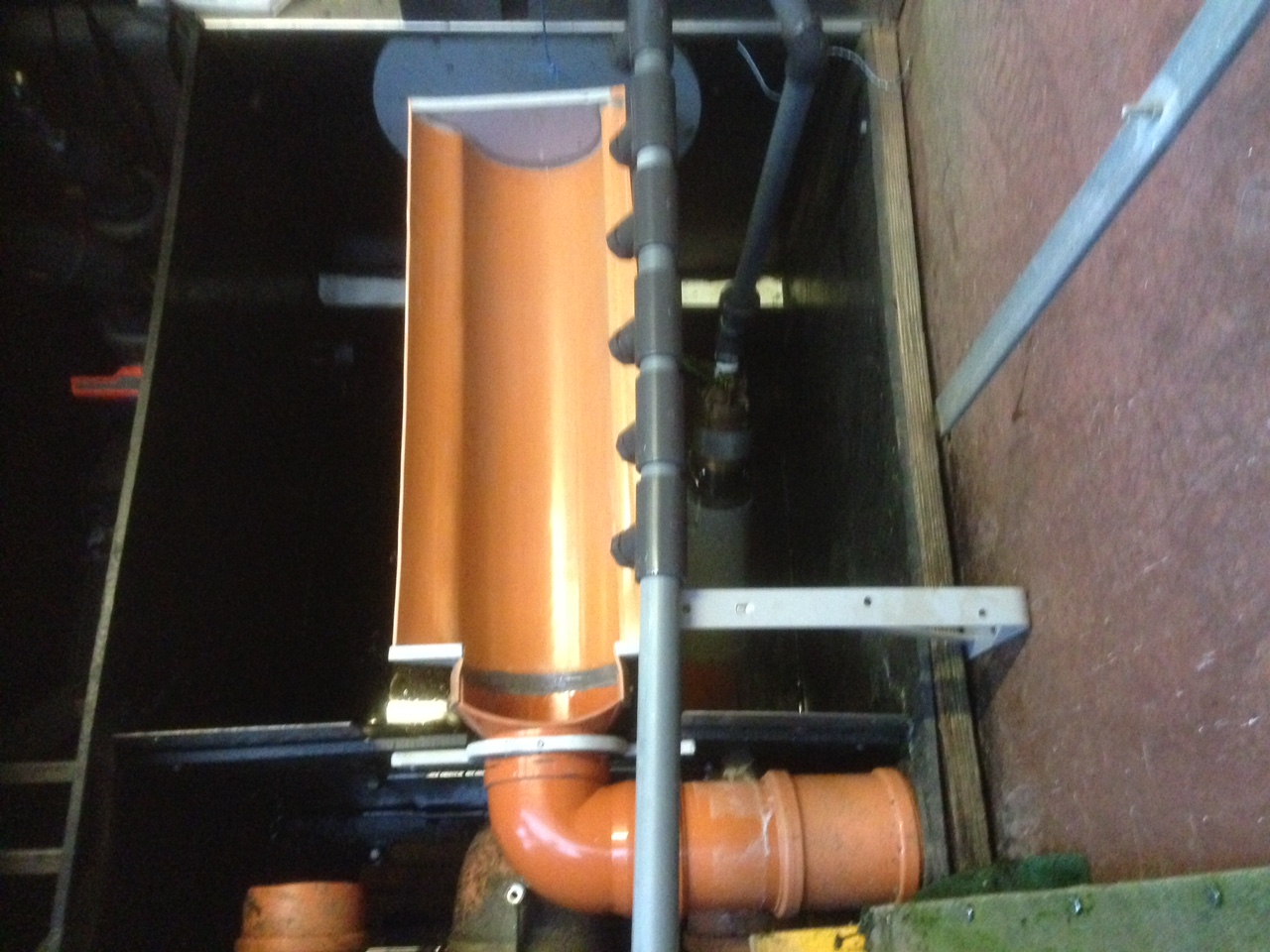

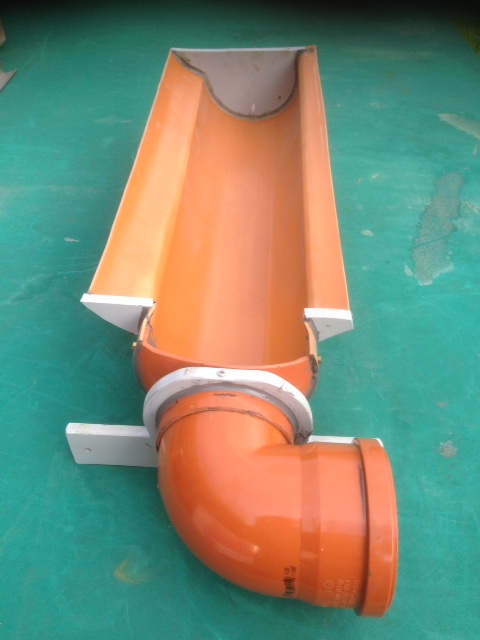

spülrinne

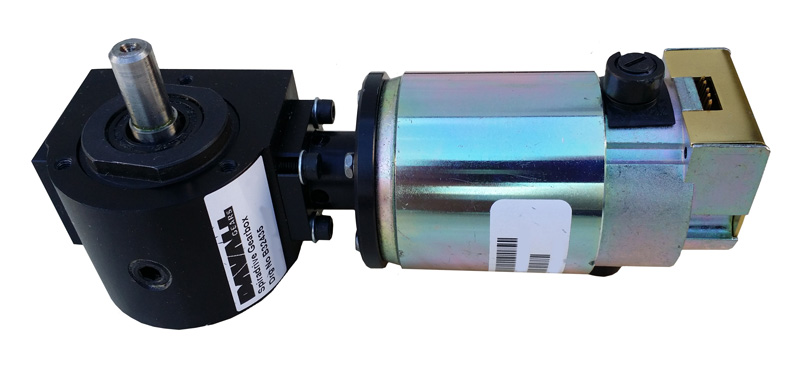

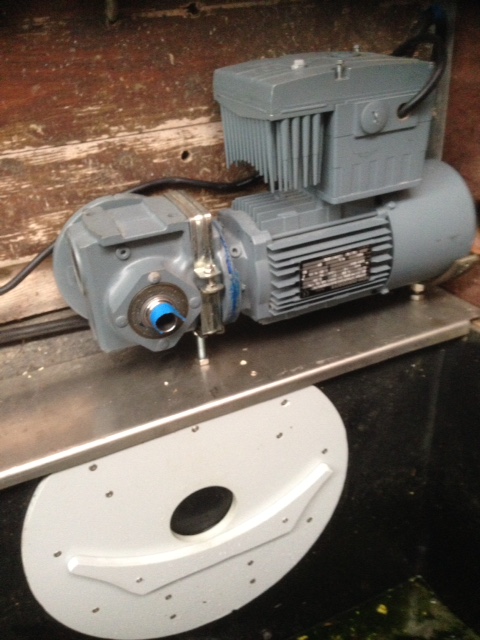

motor drehzahlregelbar R/L lauf NP 1900€ in der bucht für 110€

morgen geht es weiter
gruß frank

_________________
gruß Frank

Unser Land.
Unsere Kultur.
Unsere Regeln.
Wem das nicht passt, dem wünschen wir eine gute Rückreise!

Richtig erkannt und schnell gegengesteuert!
Signatur .... mutig in einem öffentlichen Forum!

_________________
Gruß Kallemann
Es gibt nur eine falsche Sicht der Dinge, der Glaube, meine Sicht sei die einzig richtige
nagurjuna

Richtig erkannt und schnell gegengesteuert!
Signatur .... mutig in einem öffentlichen Forum!

Warum mutig ist wie in jedem anderen Land der Welt auch,wer sich anpasst ......kein Problem
Sonst.... Siehe Signatur

_________________
gruß Frank

Unser Land.
Unsere Kultur.
Unsere Regeln.
Wem das nicht passt, dem wünschen wir eine gute Rückreise!

Das ist nicht mutig, sondern selbstverständlich.

Gruß,
Frank

_________________
Koifutter pondware Pure

Jepp

_________________
Gruß Marco

ich sehe eben doch Mut!
Wenn angesehene Bürger in gesellschaftlich gehobener Position befürchten, dass sie durch solche Äußerungen berufliche Nachteile in Kauf nehmen müssen .... ?
Wenn Handwerker durch offene Meinungsäußerung Aufträge verlieren?

Als Rentner hat man hier nur vordergründig weniger Probleme. Ist aber out off!

_________________
Gruß Kallemann
Es gibt nur eine falsche Sicht der Dinge, der Glaube, meine Sicht sei die einzig richtige
nagurjuna

weiter gehts,

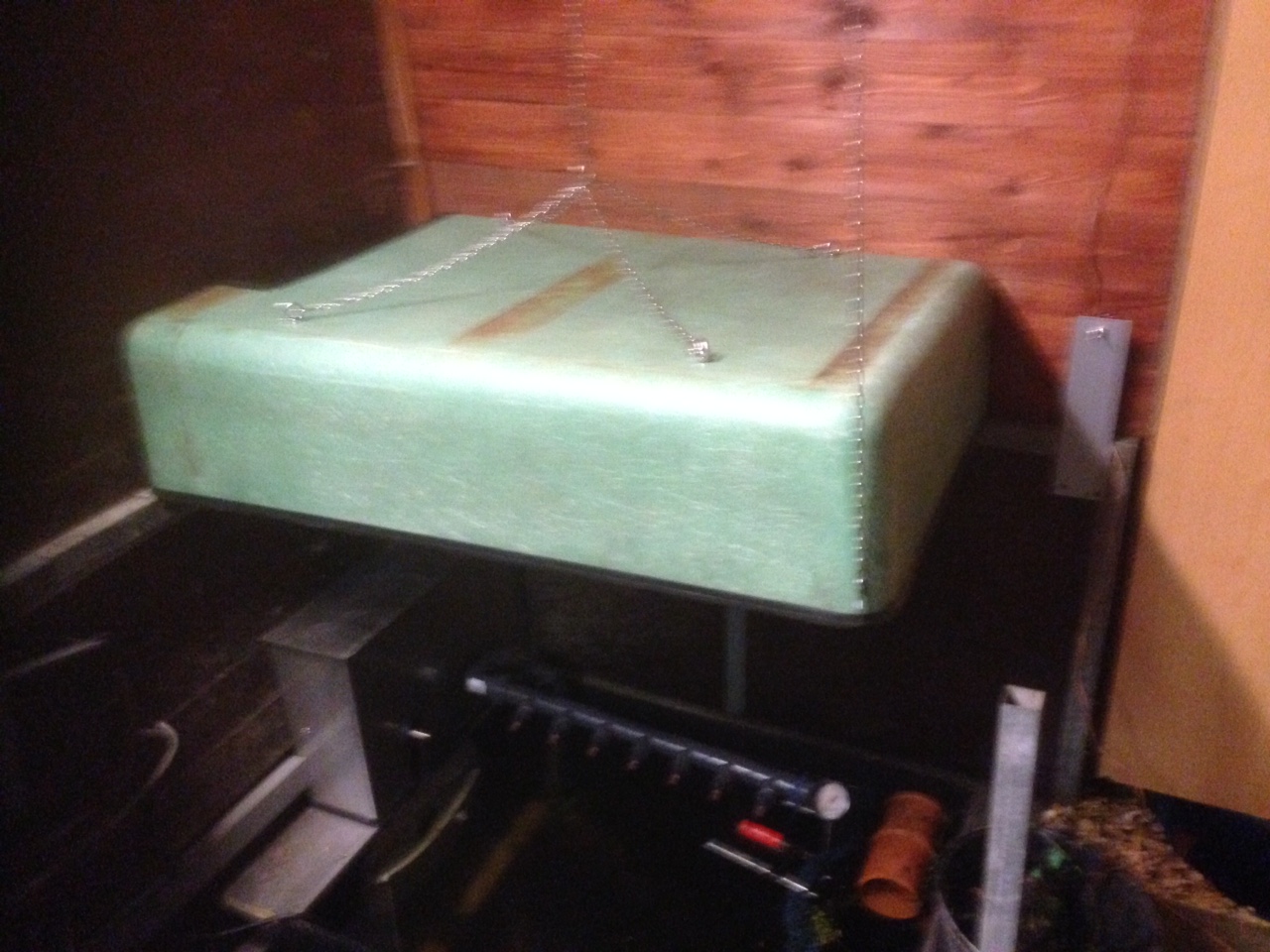

motorabdeckung,langsamste motorumdrehung 75 sek
im moment 1x20sek

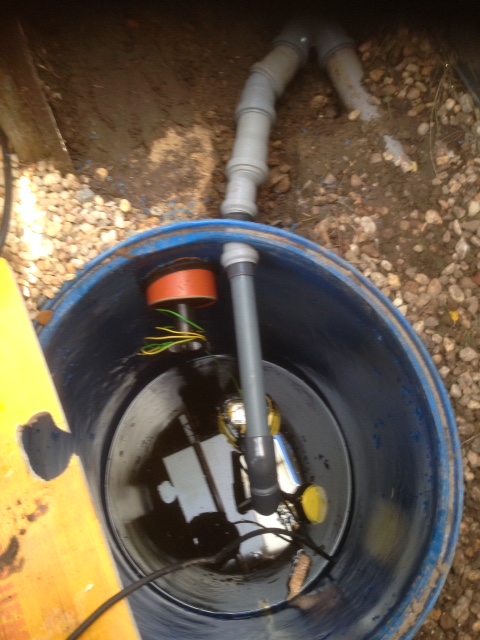

spülpumpe mit halter

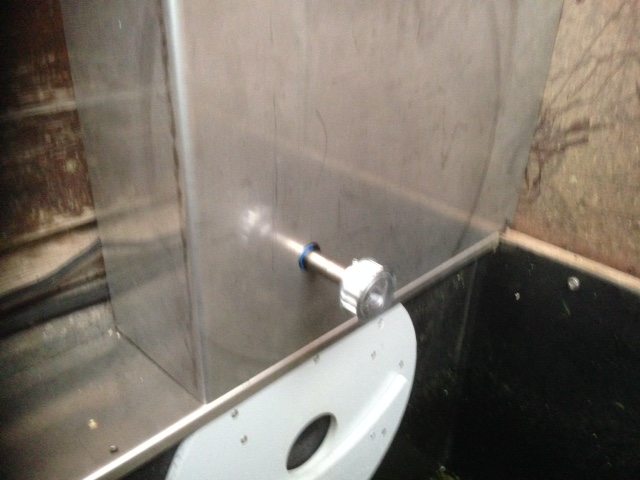

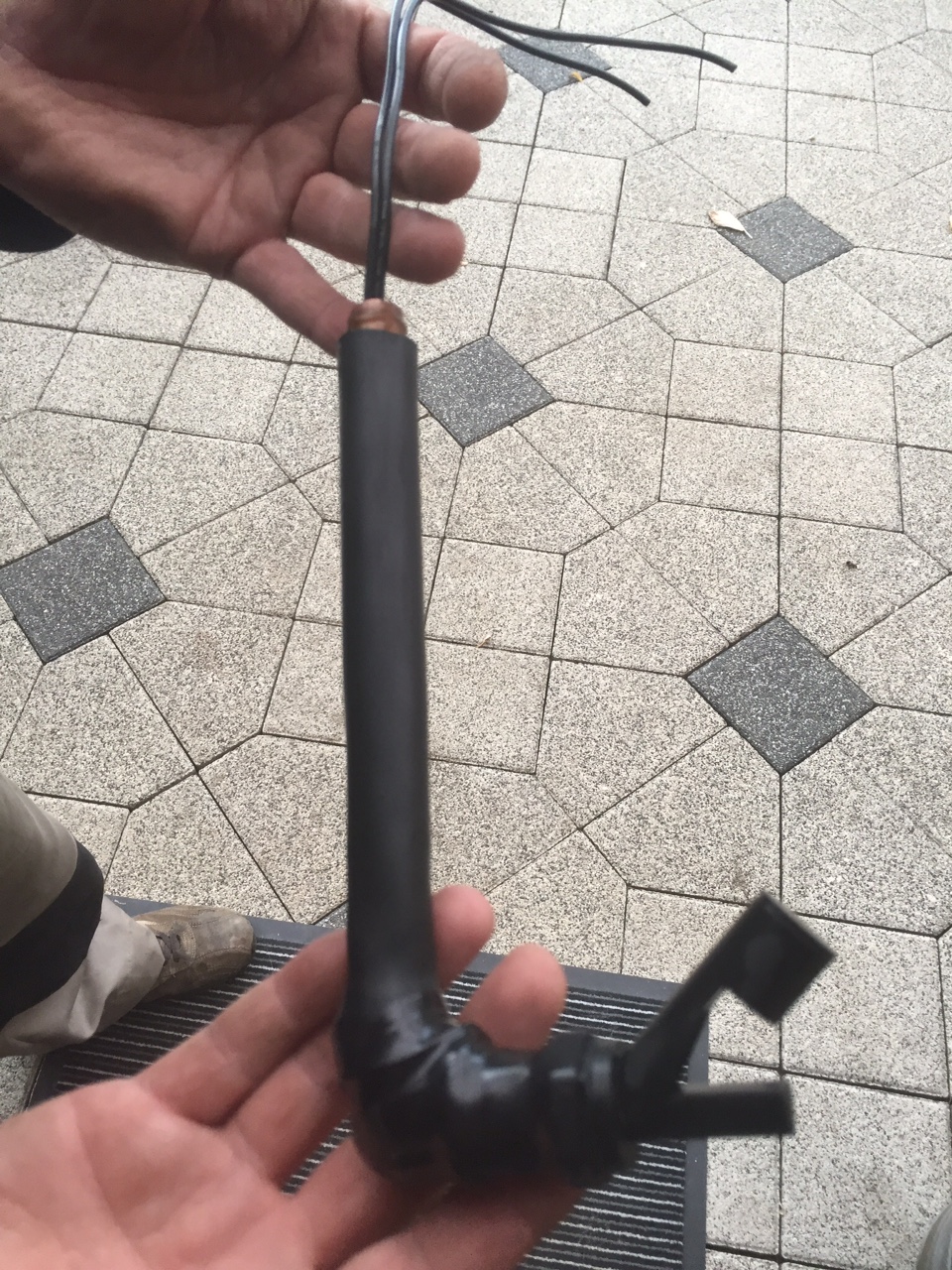

verstellbarer sensorhalter
kammerabdeckung die ich mit dem 1 motor elektrisch auf und abfahren kann.so war der kleine dc motor kein fehlkauf
ensorgungskammer führt zum kanal

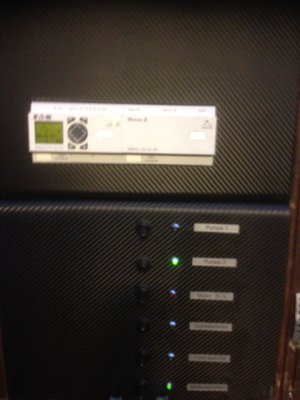

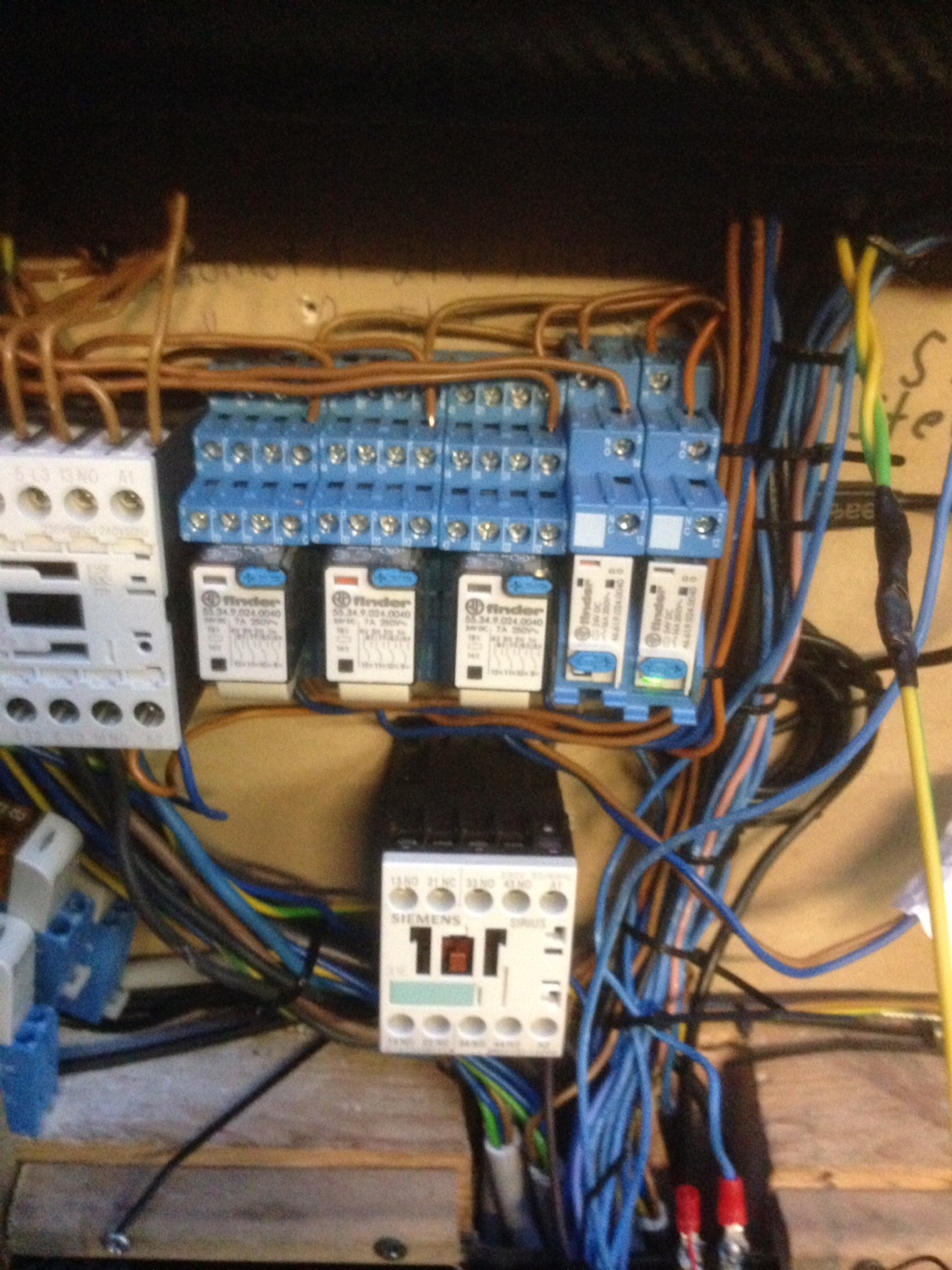

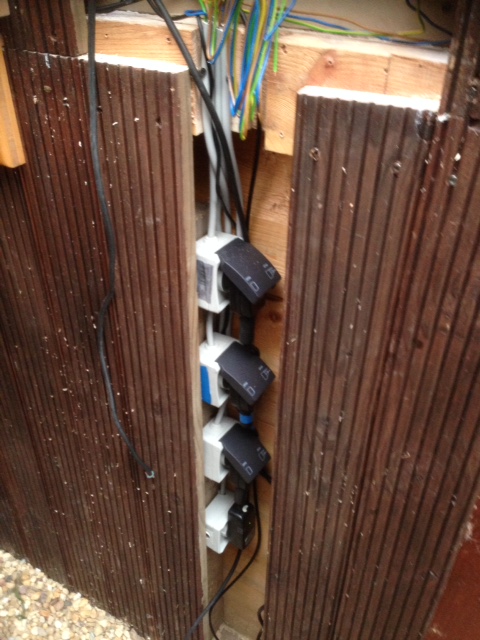

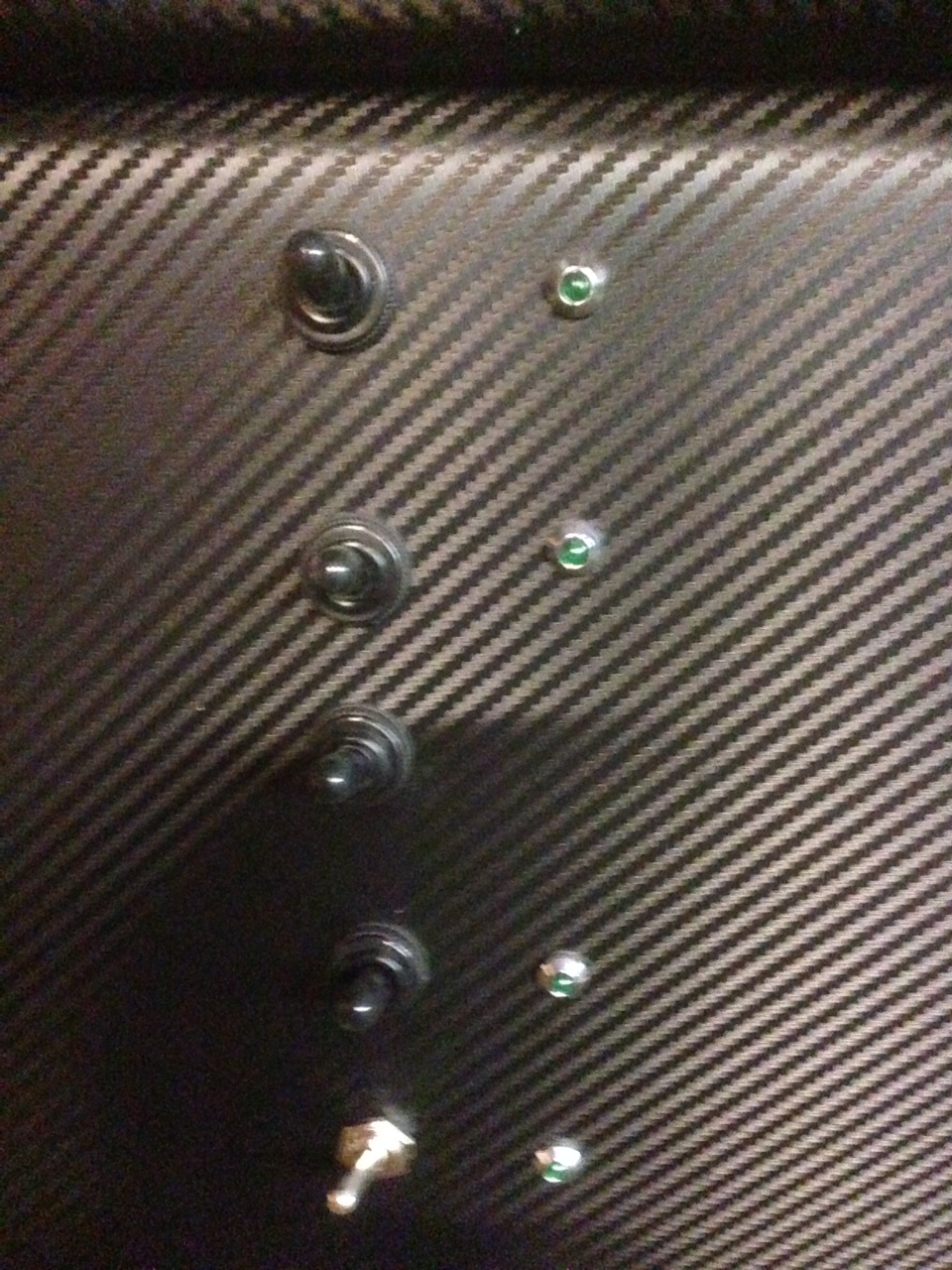

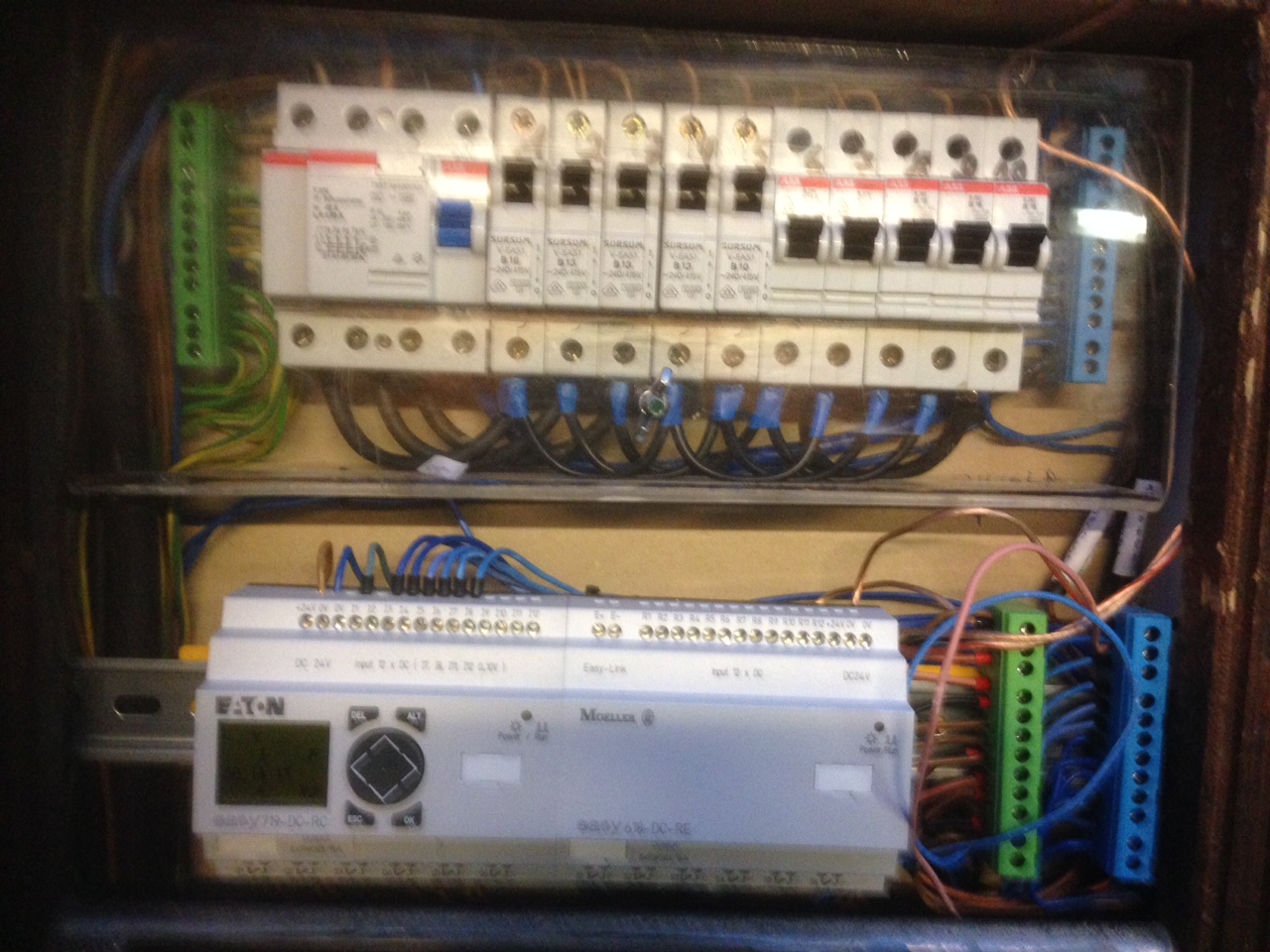

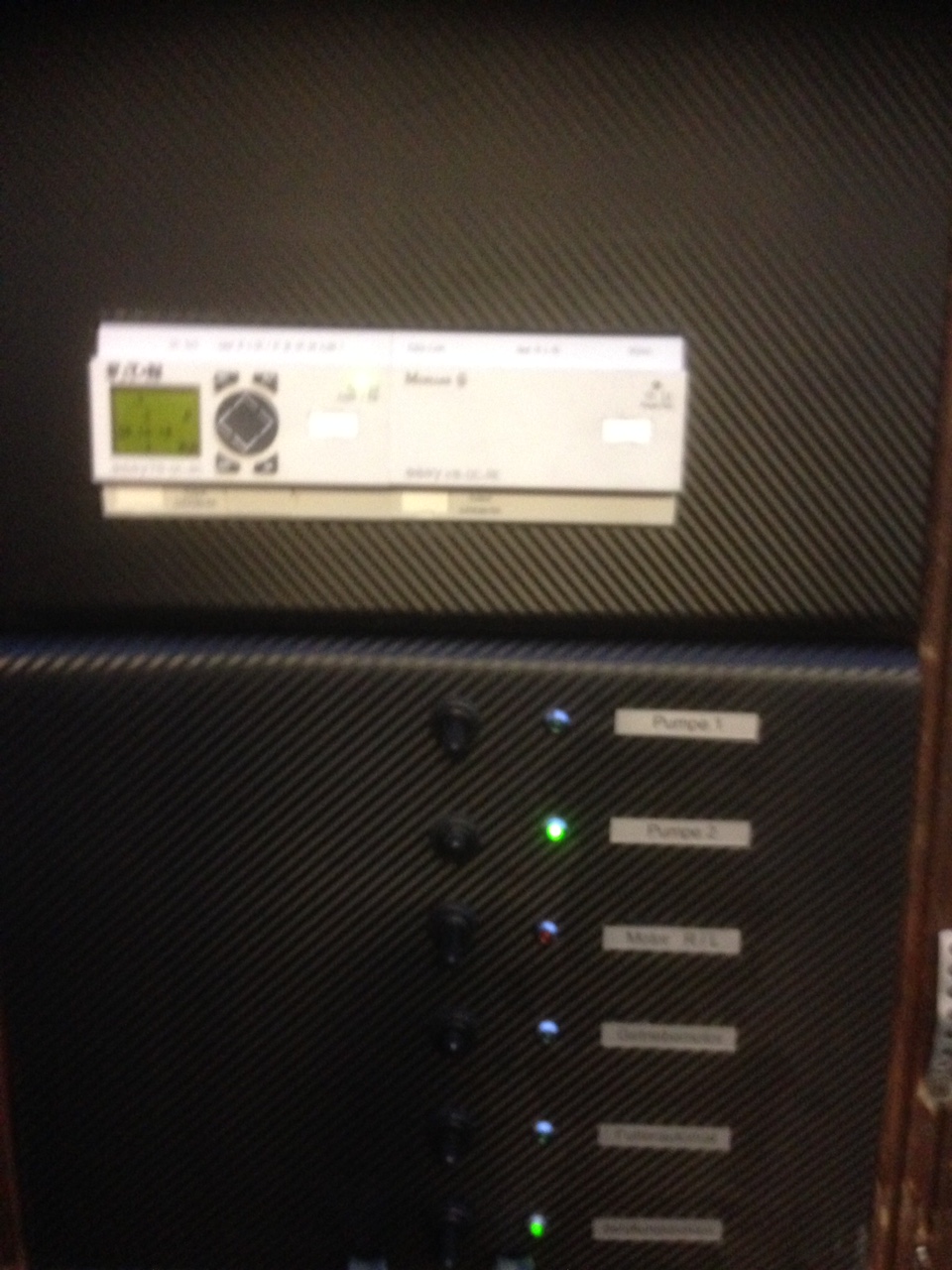

easy möler steuerung 719 RCDC mit erweiterung, alle angesteuerten steckdosen gehen über ein
koppelrelais (danke Patrick aus A)
angesteuerte dosen im moment 6 stück

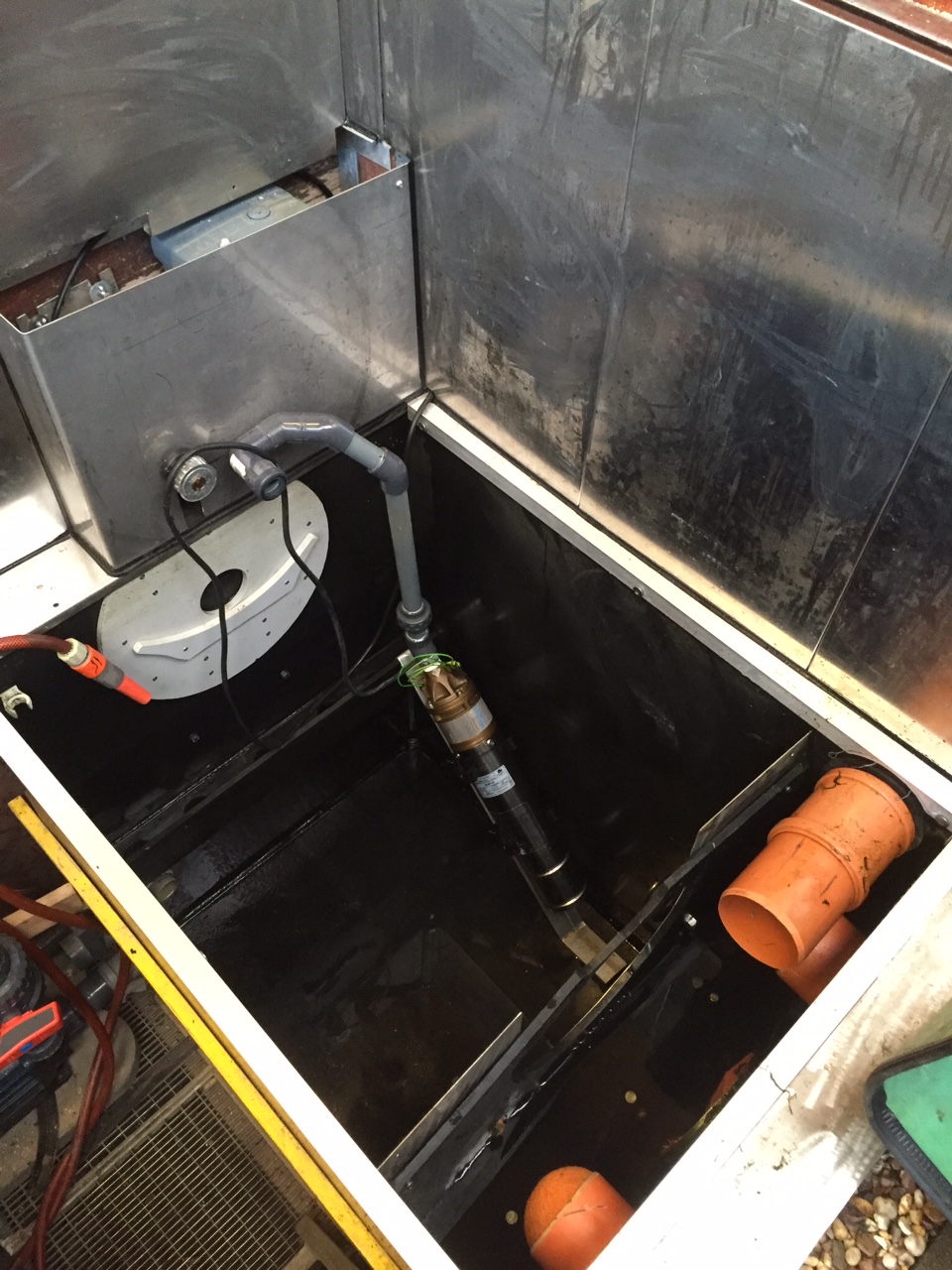

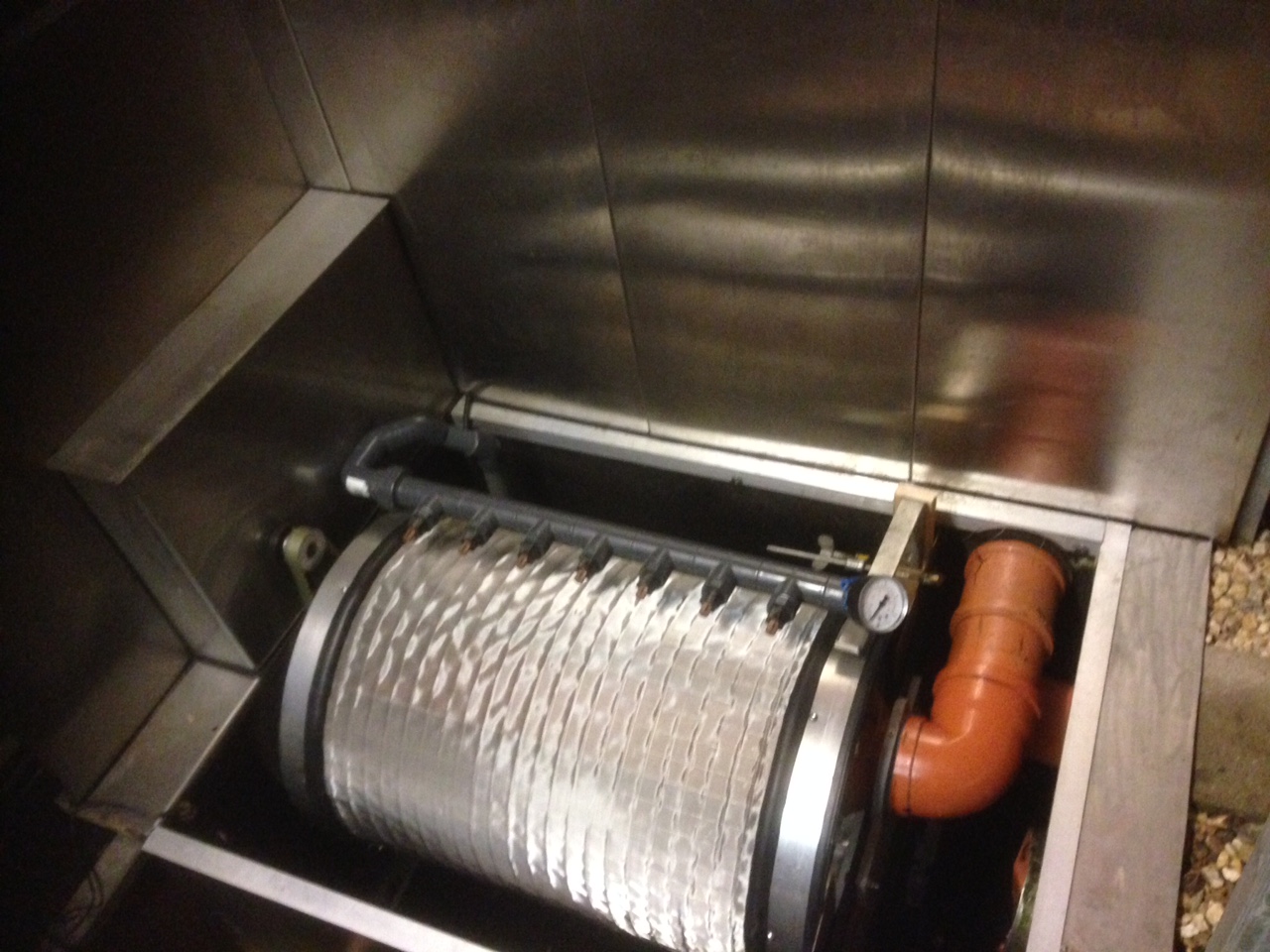

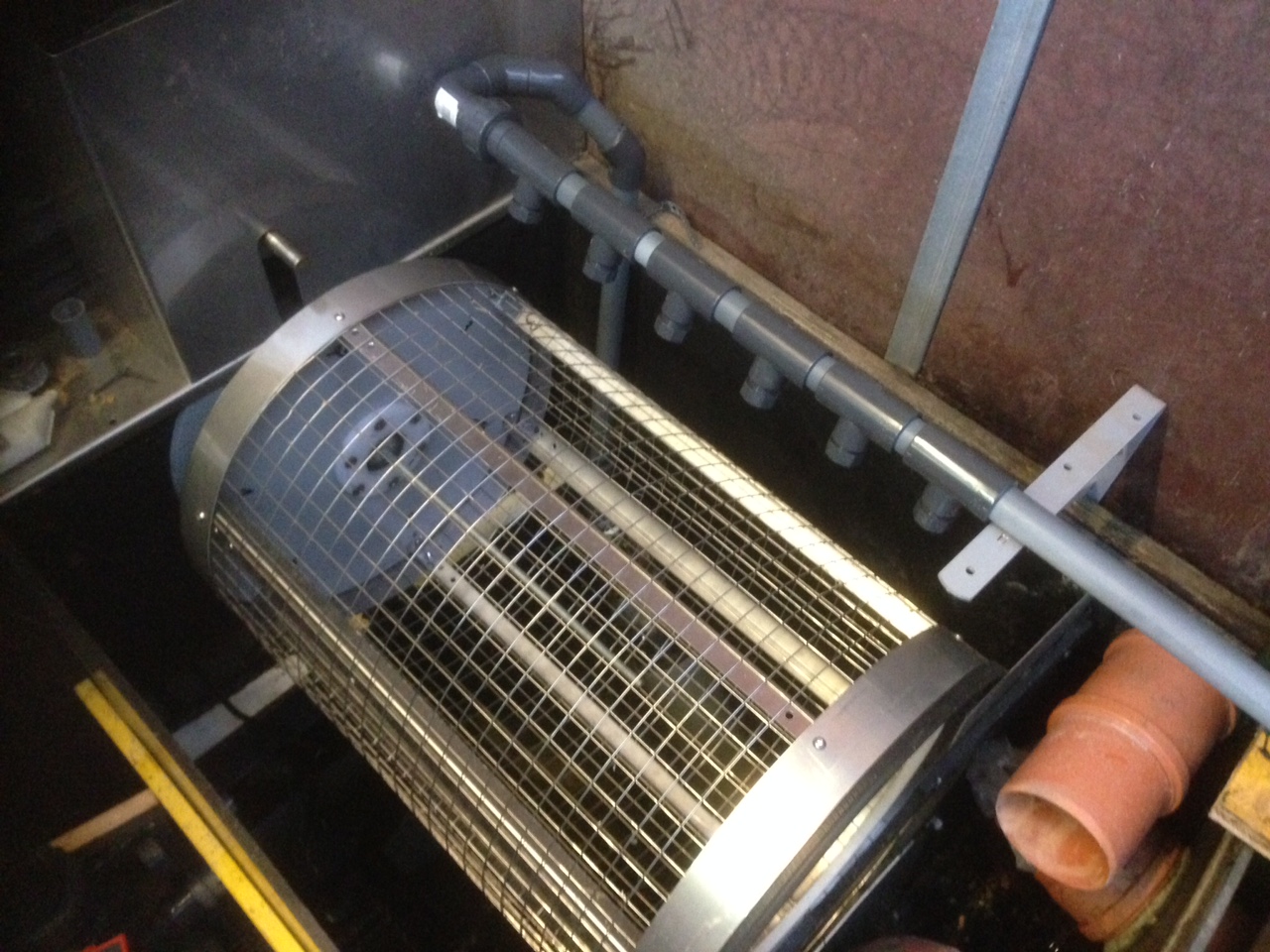

fertig mit spülrohr 7 bar kommen an.alle wände wurden mit v2a blech verkleidet

danke für die tips die ich hier bekommen habe.

der größte dank geht allerdings an meinen kumpel KKW...(Kölsche Koi Willi ist auch hier aktiv)
der mir die komplette programierung gemacht hat und mir erste schritte erklärt hat.
ohne seine hilfe wäre ich nie soweit gekommen.

gruß frank
die vorgearbeitete KG trommel steht zum verkauf

_________________
gruß Frank

Unser Land.
Unsere Kultur.
Unsere Regeln.
Wem das nicht passt, dem wünschen wir eine gute Rückreise!

Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!

hallo kallemann
lass uns bei meinen trommler bleiben.

_________________
gruß Frank

Unser Land.
Unsere Kultur.
Unsere Regeln.
Wem das nicht passt, dem wünschen wir eine gute Rückreise!

Klasse BauDoku!

Wie hast Du das Filtergewebe gespannt?
Wenn es zu lose ist, kann sich Dreck Innen zwischen Gewebe und TrommelGitter ansammeln.
Obwohl das bei dem Gitter ja nur Fadenalgen oder längere Dinge sein können.

Super Spülrinnenidee!
Da kann sich manscher TF Hersteller was abgucken!

Düsenstock:
Hast Du dort Flachstrahl- Zungendüsen verbaut??
Falls die in einer Reihe sitzen, können sich die benachbarten Sprühfächer behindern.
Falls das so ist- jede 2. Düse etwas weiter rausdrehen oder verlängern.
Oase hat bei den TF jede 2. Düse schräg nach unten gedreht- aber Dein Düsenstock ist ja fertig geklebt.

Dein Anfrage hab ich ja nicht vergessen:
viewtopic.php?f=14&t=21279

Also her mit dem neuen Wissen , Düsentyp, Spülpumpentyp, Druck im Betrieb, Wasserverbrauch in so 10..12s...
und ein kleines youtube-Video vom Sprühbild - und von der automatischen Filterklappe natürlich!

Einen schönen 3. Restadvent noch!

Und dem Rest kann ich nur zustimmen!

Noch eines- ist mir gerade aufgefallen:
POM als Lagerbuchse???
POM kann- glaube ich laienhaft- im Wasser etwas quellen. Klemmgefahr. Ich glaube Jürgenb hatte in seiner TF Doku damals deswegen von POM auf PTFE- Teflon umgerüstet- ich kann mich aber auch irren...trotzem mal gucken, ob es nach einem Weilchen im Wasser noch leicht läuft.

Kommt noch ein Düsenabdeckung??
viewtopic.php?f=14&t=21119&start=120

_________________
Schwimmteich 120m³ mit kleinen Fehlern und 3 Fischen

http://www.teichbau-forum-naturagart.de ... edl-berlin
Polymare TrommelfilterOptimierung:
viewtopic.php?f=14&t=21119
Teichsteuerung Siemens LOGO
viewtopic.php?f=14&t=21321
Luftheberbau DN 200
http://www.hobby-gartenteich.de/xf/thre ... -2m.44737/
Lufthebermesswerte nach geisy:
https://docs.google.com/spreadsheets/d/ ... li=1#gid=0

Ich halte Peek für den besten Werkstoff, sowohl für Gleitlagerungen wie auch für Zahnradantriebe aus Kunststoff.
