liebe Koiverrückte,

so habe mich jetzt auch mal entschieden einen Vliesfilter selber zu bauen.

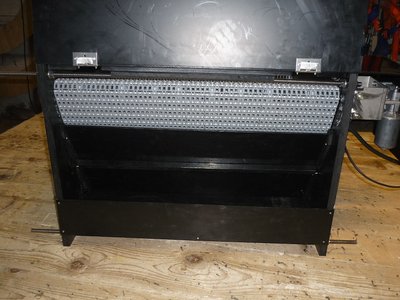

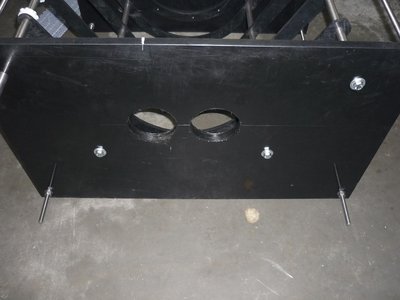

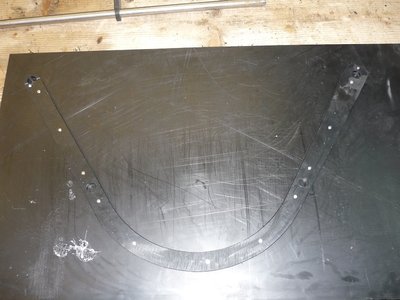

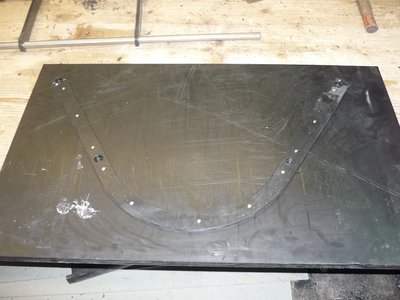

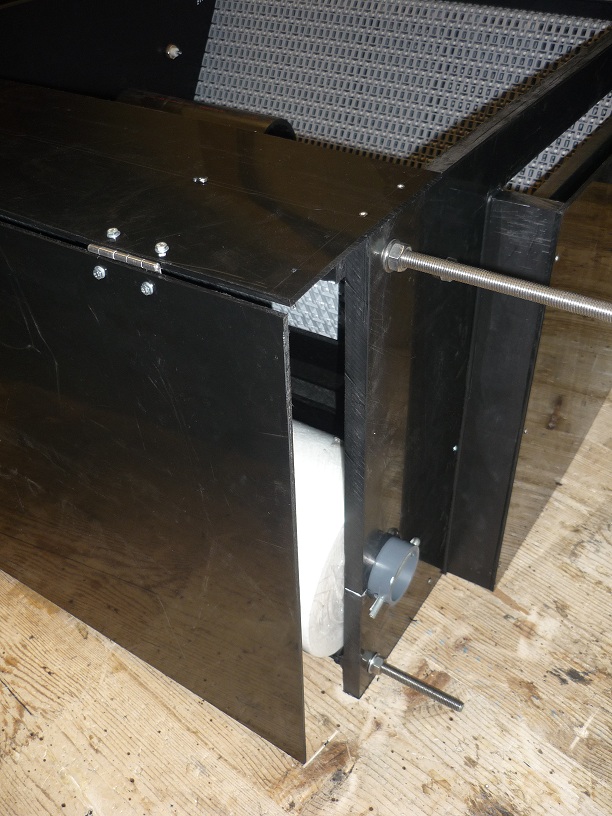

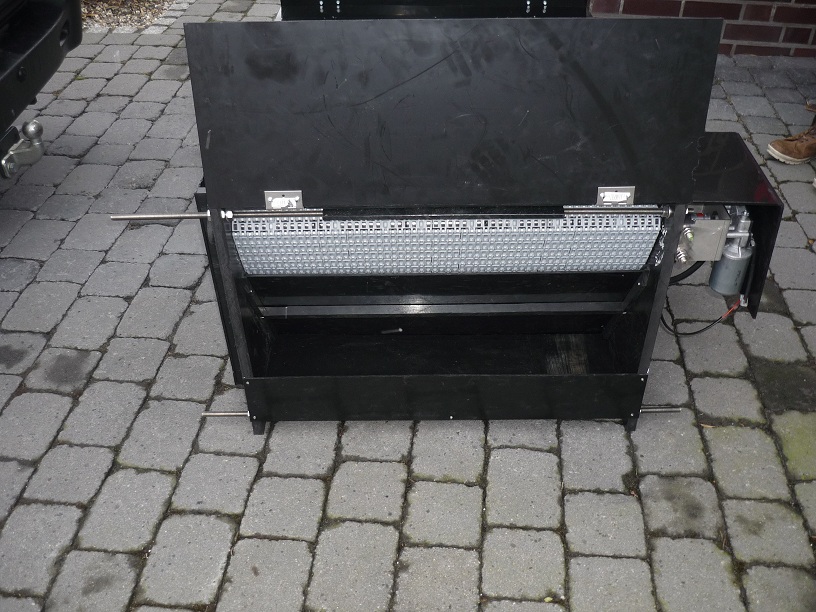

Mein Vliesfilter besteht aus HDPE 20mm Platten und hat ne Vliesbreite von 750mm!!!!

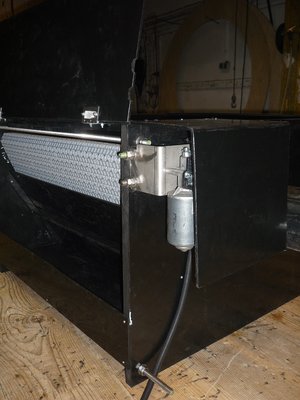

Angetrieben wird er über einen 24v Dogamotor mit einer Kupplung(danke Dir Guido )

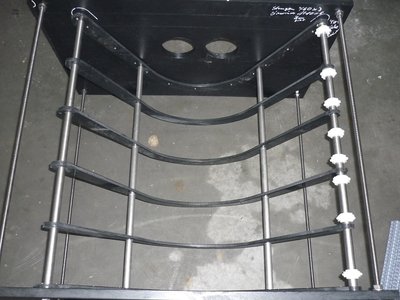

Es wurden 4xrund Edelstahl Vollmaterial 20mm Durchmesser mit einer Länge von 1m verbaut

Desweiteren 4xGewindestange Edelstahl 12mm 1m Lang verbaut

Das Hauptproblem war das Einfräsen der 8xNutsteine(Paßfeder),dasAbdrehen für den Motorantrieb inklusive Nutstein(Paßfeder)
und das einbringen der Gewinde aber danke an meinen Drehmeister

Gelagert wird die Antriebswelle über Messingbuchsen!!!!!

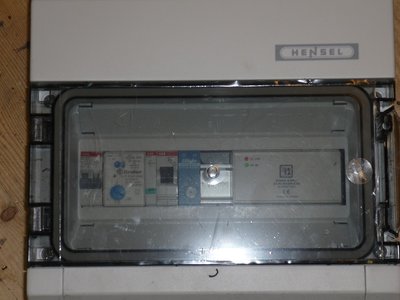

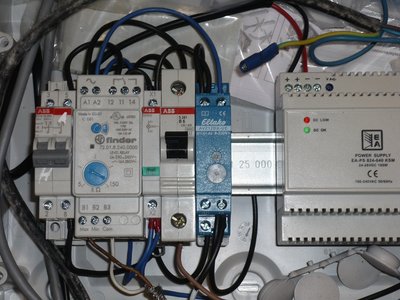

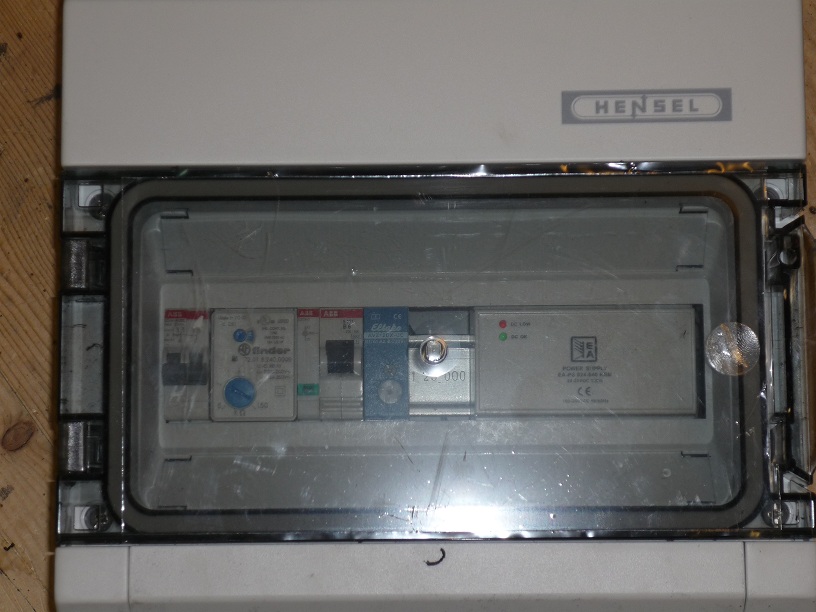

Elektrik besteht aus Finderbauteile seperate Sicherung Manueller Antrieb und ein 24Volt Netzteil

Mein besonderer Dank dient auch meinen Arbeitskollegen die mich bei meiner Arbeit nach Feierabend unterstützt haben
Danke EUCH
So jetzt aber mal Schluß mit dem Geschreibe ich Glaube Bilder sagen mehr aus als Worte:wink:
Bin jetzt mal gespannt wie das Feadback sein wird
Der Filter besteht zum Hauptteil nur aus Edelstahl und HDPE!!

So jetzt muß nur noch das Wetter stimmen und ab gehts!!!
Der Probeversuch klappte schon mal mit PE Rohren

LG Patric

_________________
schöne Grüße aus Drensteinfurt
Mein Teichumbau
viewtopic.php?f=1&t=17080

Hallo Patrick!
Was soll man sagen? Hat ja ein Profi gemacht...alles super schön.
So! Wie wird der Wasserstand gesteuert?
Ist die Kiste dicht?
Ich glaube aber in der Mitte oben wirst du sowieso noch eine Verstärkung brauchen,
oder ist schon die Wand mit Edehlstal verstärkt?
Wie wird der Filter eingebaut also wo kommt die Biotonne?
Der Vlieser sieht genauso aus wie meiner ist nur besser verschweißt und breiter.
Glückwunsch!
Grüße Walter

Hallo Patric,
TOLL geworden dein Vliessser

Eine Frage dazu: Wie verhinderst Du das das "Kettenband" angehoben wird wenn sich der Motor einschaltet?

_________________
LG aus A von

Franz

Walter,
danke für das positive Feedback
Der Wasserstand wird über den Niveauschalter geregelt
Die Kiste ist nach unten hin offen sieh steht erstmal über meiner Biowanne
Die Verstärkung in der Mitte brauche ich bis jetzt noch nicht da der Wasserdruck vorhanden ist aber wir warten die Praxis ab

LG Patric

_________________
schöne Grüße aus Drensteinfurt
Mein Teichumbau
viewtopic.php?f=1&t=17080

Franz

danke für dein positives Feedback

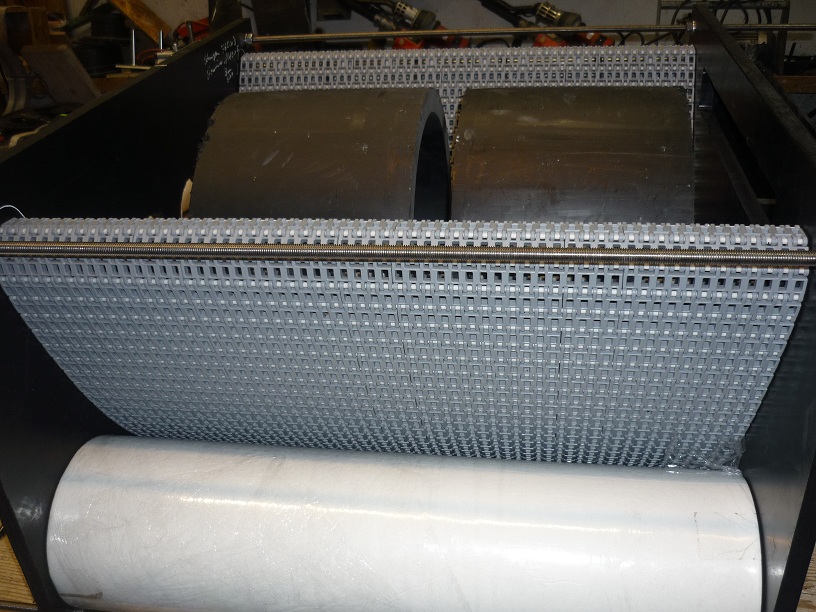

Also eigentlich ganz einfach durch den Wasserdruck und der Auflage von dem Modulband
LG Patric

_________________
schöne Grüße aus Drensteinfurt
Mein Teichumbau
viewtopic.php?f=1&t=17080

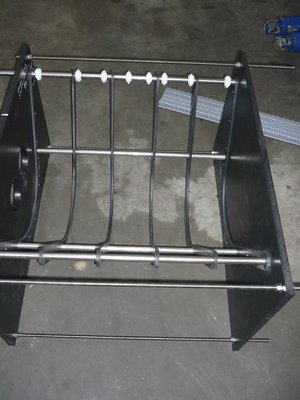

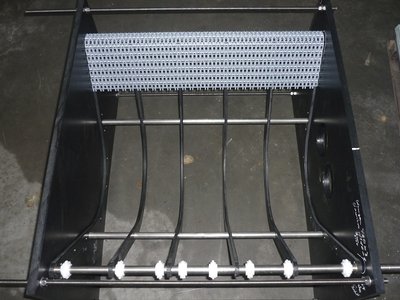

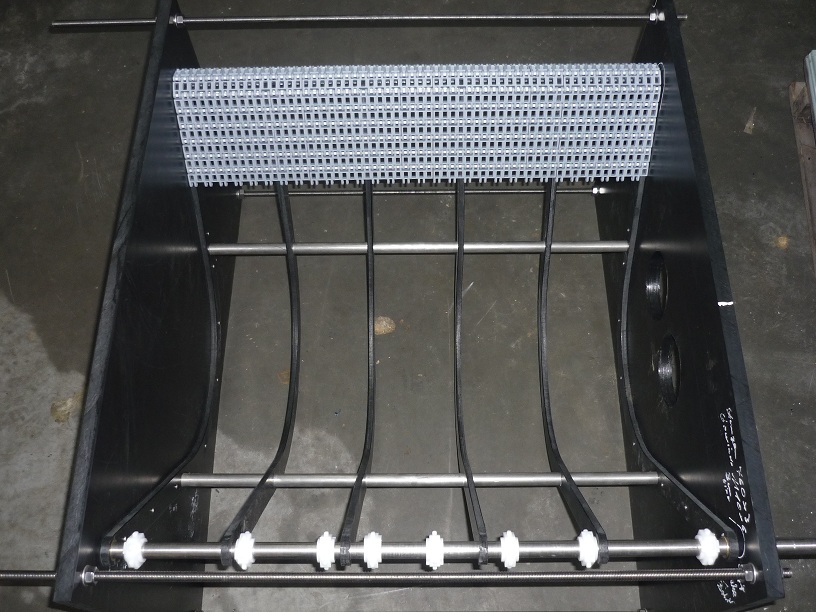

Interessant, die sechs Rundglieder unten finde ich gut.

Du bist ein Fan von langen Stutzen? Das Netzteil könnte auf Dauer etwas knapp bemessen sein.

Gruß,
Frank

_________________
Koifutter pondware Pure

Frank,

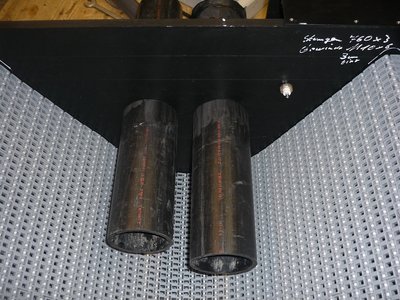

jepp die Stutzenlänge kann ich ja immer kürzen ist ja PE
Also um das Netzteil mache ich mir keine Sorgen

LG Patric

_________________
schöne Grüße aus Drensteinfurt
Mein Teichumbau
viewtopic.php?f=1&t=17080

Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!

Ja, die Stutzen würde ich kürzen, schaut etwas klobig aus. Ich kenne Deinen Motor nicht, aber die kleinen Netzteile machen oft Ärger.

Die Antriebswelle würde ich beim nächsten Mal als Vierkantrohr nehmen, dann kannst Du die passenden Zahnräder einfach drauf schieben.

Gruß,
Frank

_________________
Koifutter pondware Pure

Die Stutzen lasse ich immer länger damit ich sehe wie weit ich sie brauche
Der Motor hat 1,92A Das Netzteil hat 100W und 4,2A
Ja das mit den Vierkantrohr wäre besser gewesen hätte viel Zeit gespart aber dann hätte ich die Zahnräder auch als Vierkantaufnahme nehmen müssen
Waren auch billiger!!!!!!!!!!!Gabs aber nicht
LG Patric

_________________
schöne Grüße aus Drensteinfurt
Mein Teichumbau
viewtopic.php?f=1&t=17080

Die Zahnräder gibt's natürlich mit Vierkantlochung, denn bei den größeren Durchmessern werden Rundlochungen wegen den Kräften gar nicht mehr angeboten.

Nee, Du solltest auch die Anlaufströme berücksichtigen, das ist der kritische Moment.

Gruß,
Frank
