Hallo zusammen,

nach langem überlegen möchte ich auch meine Teichbaudoku einstellen. Zuerst mal DANKE an alle User die mir bei meinen vielen Fragen mit ihrem Rat und guten Tips geholfen haben.

zuerst fing alles im Juli 2011 mit viel lesen an. Tonnenfilter,PE-Vollmantelteich, Spaltsieb, Trommelfilter und und und....

Ergebnis der Planung im März 2014:

Hochteich mit 2 Sichtfenstern ca. 100x60cm
19er Betonschalsteine
Innenmaß: 4x3x1,75m, ca. 20qm3
1 Bodenablauf 110mm
1 Mittelwasserablauf 110mm
1 Skimmer 110mm
2 Rückläufe 110mm
Auskleidung in 2mm PE
Smartpond 800er Vliesfilter - Schwerkraft in einem Filterhaus

Pumpen Rohrpumpen, evtl. Luftheber als Ergänzung/Rückfallebene

Schöne Grüße

Marco

_________________
Mein Teich:
Hochteich 20m3 - 19er Betonschalsteine und 50mm Isolierung
2 Teichfenster 100x60cm
Aquafil Smartpond Vliesfilter 800 S mit Aquaforte DM-Vario 20000 als Redundanz
42W UVC-Lampe
1 BA, 1 Skimmer, 1 Mittelwasserablauf, 2 Rückläufe
Zusatzbiofilter:
300l - 25er Helix statisch, 20cm Membrantellerbelüfter, Thomas AP Belüfterpumpe 60l/Min und Aquaforte DM-Vario 30000
Belüfterring im Teich mit Thomas AP Belüfterpumpe 40l/Min
Winterabdeckung: 16mm Doppelstegplatten

Meine Teichbaudoku:

viewtopic.php?f=1&t=19154


Nach oben
 Profil

 Betreff des Beitrags: Re: Hochteich Teichbaudoku
BeitragVerfasst: Fr 09.Mai 2014 16:48
Offline
Anonymer User

Registriert: Di 12.Jul 2011 9:41
Cash on hand:
384,21 Taler

Beiträge: 281
Wohnort: 533XX
...


Dateianhänge:

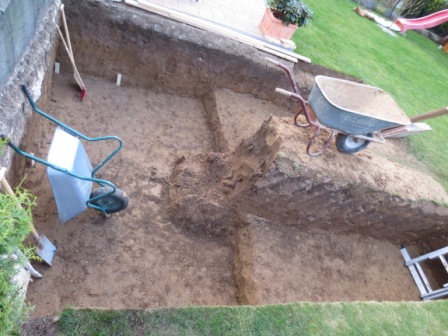

Dateikommentar: Ausgangslage
IMG_0820.JPG [ 67.1 KiB | 9574-mal betrachtet ]

_________________
Mein Teich:
Hochteich 20m3 - 19er Betonschalsteine und 50mm Isolierung
2 Teichfenster 100x60cm
Aquafil Smartpond Vliesfilter 800 S mit Aquaforte DM-Vario 20000 als Redundanz
42W UVC-Lampe
1 BA, 1 Skimmer, 1 Mittelwasserablauf, 2 Rückläufe
Zusatzbiofilter:
300l - 25er Helix statisch, 20cm Membrantellerbelüfter, Thomas AP Belüfterpumpe 60l/Min und Aquaforte DM-Vario 30000
Belüfterring im Teich mit Thomas AP Belüfterpumpe 40l/Min
Winterabdeckung: 16mm Doppelstegplatten

Meine Teichbaudoku:

viewtopic.php?f=1&t=19154
Nach oben
 Profil

 Betreff des Beitrags: Re: Hochteich Teichbaudoku
BeitragVerfasst: Fr 09.Mai 2014 16:49
Offline
Anonymer User

Registriert: Di 12.Jul 2011 9:41
Cash on hand:
384,21 Taler

Beiträge: 281
Wohnort: 533XX
...


Dateianhänge:
IMG_1073.JPG [ 73 KiB | 9562-mal betrachtet ]

_________________
Mein Teich:
Hochteich 20m3 - 19er Betonschalsteine und 50mm Isolierung
2 Teichfenster 100x60cm
Aquafil Smartpond Vliesfilter 800 S mit Aquaforte DM-Vario 20000 als Redundanz
42W UVC-Lampe
1 BA, 1 Skimmer, 1 Mittelwasserablauf, 2 Rückläufe
Zusatzbiofilter:
300l - 25er Helix statisch, 20cm Membrantellerbelüfter, Thomas AP Belüfterpumpe 60l/Min und Aquaforte DM-Vario 30000
Belüfterring im Teich mit Thomas AP Belüfterpumpe 40l/Min
Winterabdeckung: 16mm Doppelstegplatten

Meine Teichbaudoku:

viewtopic.php?f=1&t=19154
Nach oben
 Profil

 Betreff des Beitrags: Re: Hochteich Teichbaudoku
BeitragVerfasst: Fr 09.Mai 2014 16:51
Offline
Anonymer User

Registriert: Di 12.Jul 2011 9:41
Cash on hand:
384,21 Taler

Beiträge: 281
Wohnort: 533XX

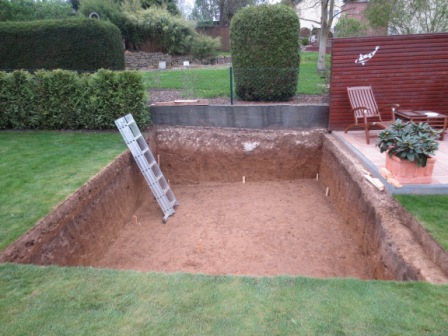

Fertig...

Alles ohne Bagger, aber dafür ist der Garten kein Schlachtfeld.


Dateianhänge:
IMG_1183.JPG [ 70.48 KiB | 9562-mal betrachtet ]

_________________
Mein Teich:
Hochteich 20m3 - 19er Betonschalsteine und 50mm Isolierung
2 Teichfenster 100x60cm
Aquafil Smartpond Vliesfilter 800 S mit Aquaforte DM-Vario 20000 als Redundanz
42W UVC-Lampe
1 BA, 1 Skimmer, 1 Mittelwasserablauf, 2 Rückläufe
Zusatzbiofilter:
300l - 25er Helix statisch, 20cm Membrantellerbelüfter, Thomas AP Belüfterpumpe 60l/Min und Aquaforte DM-Vario 30000
Belüfterring im Teich mit Thomas AP Belüfterpumpe 40l/Min
Winterabdeckung: 16mm Doppelstegplatten

Meine Teichbaudoku:

viewtopic.php?f=1&t=19154
Nach oben
 Profil

 Betreff des Beitrags: Re: Hochteich Teichbaudoku
BeitragVerfasst: Fr 09.Mai 2014 16:53
Offline
Anonymer User

Registriert: Di 12.Jul 2011 9:41
Cash on hand:
384,21 Taler

Beiträge: 281
Wohnort: 533XX
Bodenablauf aus KG-Reduzierung 160/110mm
Schalung für Bodenplatte ca. 18cm Höhe


Dateianhänge:
IMG_1217.JPG [ 64.21 KiB | 9562-mal betrachtet ]

_________________
Mein Teich:
Hochteich 20m3 - 19er Betonschalsteine und 50mm Isolierung
2 Teichfenster 100x60cm
Aquafil Smartpond Vliesfilter 800 S mit Aquaforte DM-Vario 20000 als Redundanz
42W UVC-Lampe
1 BA, 1 Skimmer, 1 Mittelwasserablauf, 2 Rückläufe
Zusatzbiofilter:
300l - 25er Helix statisch, 20cm Membrantellerbelüfter, Thomas AP Belüfterpumpe 60l/Min und Aquaforte DM-Vario 30000
Belüfterring im Teich mit Thomas AP Belüfterpumpe 40l/Min
Winterabdeckung: 16mm Doppelstegplatten

Meine Teichbaudoku:

viewtopic.php?f=1&t=19154
Nach oben
 Profil

 Betreff des Beitrags: Re: Hochteich Teichbaudoku
BeitragVerfasst: Fr 09.Mai 2014 16:55
Offline
Anonymer User

Registriert: Di 12.Jul 2011 9:41
Cash on hand:
384,21 Taler

Beiträge: 281
Wohnort: 533XX

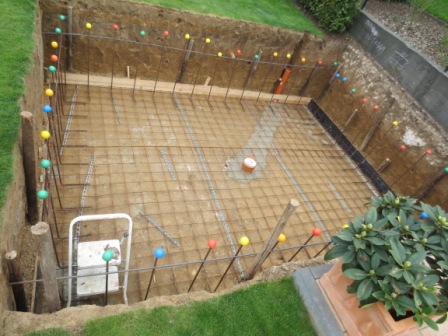

Eisenmatte auf Abstandhaltern, senkrechte 12mm Eisen für Schalsteine mit eingebunden. Mit Bällen als Durchspießungsschutz gegen die Kinder gesichert.


Dateianhänge:
IMG_1238.JPG [ 73.74 KiB | 9560-mal betrachtet ]

_________________
Mein Teich:
Hochteich 20m3 - 19er Betonschalsteine und 50mm Isolierung
2 Teichfenster 100x60cm
Aquafil Smartpond Vliesfilter 800 S mit Aquaforte DM-Vario 20000 als Redundanz
42W UVC-Lampe
1 BA, 1 Skimmer, 1 Mittelwasserablauf, 2 Rückläufe
Zusatzbiofilter:
300l - 25er Helix statisch, 20cm Membrantellerbelüfter, Thomas AP Belüfterpumpe 60l/Min und Aquaforte DM-Vario 30000
Belüfterring im Teich mit Thomas AP Belüfterpumpe 40l/Min
Winterabdeckung: 16mm Doppelstegplatten

Meine Teichbaudoku:

viewtopic.php?f=1&t=19154
Nach oben
 Profil

 Betreff des Beitrags: Re: Hochteich Teichbaudoku
BeitragVerfasst: Fr 09.Mai 2014 17:01
Offline
Anonymer User

Registriert: Di 12.Jul 2011 9:41
Cash on hand:
384,21 Taler

Beiträge: 281
Wohnort: 533XX

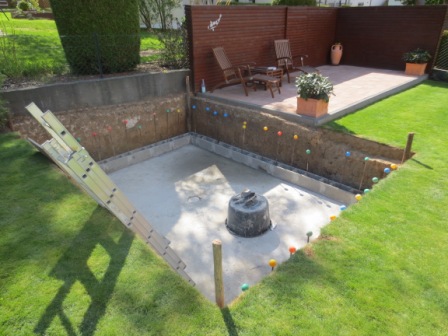

Bodenplatte mit selbstgemachten Beton gegossen.

BA mit Blase aus einem alten Lederball gesichert ( besteht auch deb Dichtigkeitstest ohne Probleme), anschließend Deckel aus 19mm Spannplatte draufgesetzt und mit Silikon abgedichtet. Nach Entfernung von dem Holzdeckel steht der BA die gewünschten 19mm tiefer als dier Bodenplatte, so das die PE-Folie ohen Kannte eingeschweißt werden kann.


Dateianhänge:
IMG_1242.JPG [ 64.96 KiB | 9556-mal betrachtet ]

_________________
Mein Teich:
Hochteich 20m3 - 19er Betonschalsteine und 50mm Isolierung
2 Teichfenster 100x60cm
Aquafil Smartpond Vliesfilter 800 S mit Aquaforte DM-Vario 20000 als Redundanz
42W UVC-Lampe
1 BA, 1 Skimmer, 1 Mittelwasserablauf, 2 Rückläufe
Zusatzbiofilter:
300l - 25er Helix statisch, 20cm Membrantellerbelüfter, Thomas AP Belüfterpumpe 60l/Min und Aquaforte DM-Vario 30000
Belüfterring im Teich mit Thomas AP Belüfterpumpe 40l/Min
Winterabdeckung: 16mm Doppelstegplatten

Meine Teichbaudoku:

viewtopic.php?f=1&t=19154
Nach oben
 Profil

 Betreff des Beitrags: Werbung, um Taler einzunehmen
Verfasst: Fr 26.Apr 2019 0:48
Online
Expertin
Benutzeravatar

Registriert: Mo 05.Dez 2005 19:01
Cash on hand:
immer zu wenige Taler

Beiträge: nur ein paar
Wohnort: Koi-Schnack
Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!


Nach oben
 Profil Private Nachricht senden

 Betreff des Beitrags: Re: Hochteich Teichbaudoku
BeitragVerfasst: Fr 09.Mai 2014 17:02
Offline
Anonymer User

Registriert: Di 12.Jul 2011 9:41
Cash on hand:
384,21 Taler

Beiträge: 281
Wohnort: 533XX
Erste Reihe Schalsteine in Mörtel gesetzt


Dateianhänge:
IMG_1248.JPG [ 65.79 KiB | 9556-mal betrachtet ]

_________________
Mein Teich:
Hochteich 20m3 - 19er Betonschalsteine und 50mm Isolierung
2 Teichfenster 100x60cm
Aquafil Smartpond Vliesfilter 800 S mit Aquaforte DM-Vario 20000 als Redundanz
42W UVC-Lampe
1 BA, 1 Skimmer, 1 Mittelwasserablauf, 2 Rückläufe
Zusatzbiofilter:
300l - 25er Helix statisch, 20cm Membrantellerbelüfter, Thomas AP Belüfterpumpe 60l/Min und Aquaforte DM-Vario 30000
Belüfterring im Teich mit Thomas AP Belüfterpumpe 40l/Min
Winterabdeckung: 16mm Doppelstegplatten

Meine Teichbaudoku:

viewtopic.php?f=1&t=19154
Nach oben
 Profil

 Betreff des Beitrags: Re: Hochteich Teichbaudoku
BeitragVerfasst: Fr 09.Mai 2014 17:06
Offline
Anonymer User

Registriert: Di 12.Jul 2011 9:41
Cash on hand:
384,21 Taler

Beiträge: 281
Wohnort: 533XX

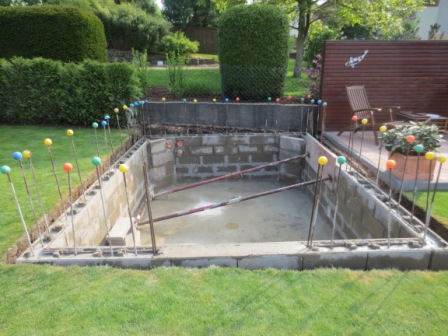

Dann wurden weitere Reihen Schalsteine gesetzt und jede Reihe mit waagerechten 12er Eisenverstärkt, mit Beton verfüllt und verdichtet. Von Außen und Innen die Fugen verspachtelt. Der unterirdische Teil wurde Außen mit einem Bitumenanstrich versehen.

Die Innenecken wurden mit 10er Bimssteinen abgeschrägt und mit Beton hinterfüllt.


Im Vordergrund des Bildes kann man schon die erste Öffnung für das Sichtfenster erkennen. Das zweite Sichtfenster befindet sich rechts im Bereich der Terasse.


Dateianhänge:
IMG_1499.JPG [ 72.37 KiB | 9555-mal betrachtet ]

_________________
Mein Teich:
Hochteich 20m3 - 19er Betonschalsteine und 50mm Isolierung
2 Teichfenster 100x60cm
Aquafil Smartpond Vliesfilter 800 S mit Aquaforte DM-Vario 20000 als Redundanz
42W UVC-Lampe
1 BA, 1 Skimmer, 1 Mittelwasserablauf, 2 Rückläufe
Zusatzbiofilter:
300l - 25er Helix statisch, 20cm Membrantellerbelüfter, Thomas AP Belüfterpumpe 60l/Min und Aquaforte DM-Vario 30000
Belüfterring im Teich mit Thomas AP Belüfterpumpe 40l/Min
Winterabdeckung: 16mm Doppelstegplatten

Meine Teichbaudoku:

viewtopic.php?f=1&t=19154
Nach oben
 Profil

 Betreff des Beitrags: Re: Hochteich Teichbaudoku
BeitragVerfasst: Fr 09.Mai 2014 21:19
Offline
Redakteur
Redakteur
Benutzeravatar

Registriert: Sa 28.Jan 2006 14:10
Cash on hand:
479,24 Taler

Beiträge: 5693
Wohnort: Kanton Fribourg Schweiz
Bin schon gespannt auf mehr.
Sieht nach einer sehr durchdachten und sauberen Baustelle aus :hallo:
