Hallo zusammen,
da ich es aus zeitlichen und gesundheitlichen Gründen nicht mehr realisieren kann meinen TF selber zubauen, biete ich hier meine TF Trommel an.
Die beiden Kopfseiten sind aus PEHD
Druchmesser der Trommel 550 mm
Länge der Trommel 545 mm
Einlass Durchmesser 390 mm
Dateianhang:

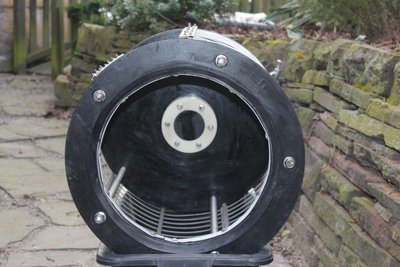

Dateikommentar: Trommel Einlasseite
IMG_2991.JPG [ 96.61 KiB | 742-mal betrachtet ]
Dateianhang:

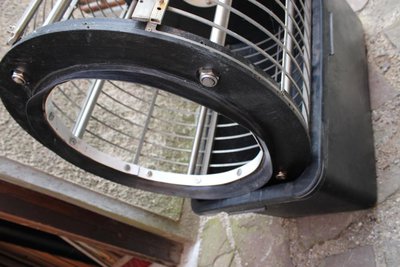

Dateikommentar: Trommel Einlasseite mit Dichtungslippe
IMG_3000.JPG [ 95.15 KiB | 742-mal betrachtet ]
Dateianhang:

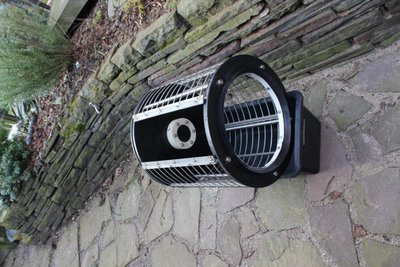

Dateikommentar: Trommel Seitenansicht
IMG_2993.JPG [ 129.14 KiB | 742-mal betrachtet ]
Dateianhang:

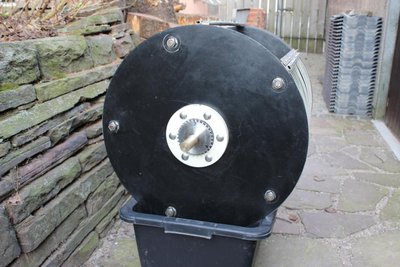

Dateikommentar: Trommel Rückseite Antrieb
IMG_2995.JPG [ 103.31 KiB | 742-mal betrachtet ]
Dateianhang:

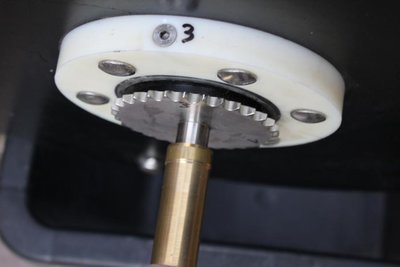

Dateikommentar: Trommel Rückseite Antrieb mit Messinglager
IMG_2997.JPG [ 48.75 KiB | 742-mal betrachtet ]
Dateianhang:

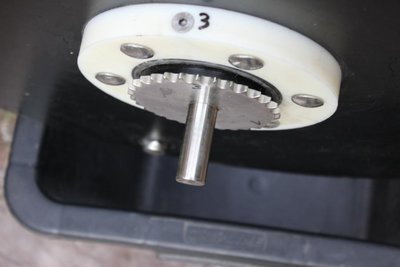

Dateikommentar: Trommel Rückseite Antrieb ohne Messinglager
IMG_2998.JPG [ 51.93 KiB | 742-mal betrachtet ]
Dateianhang:

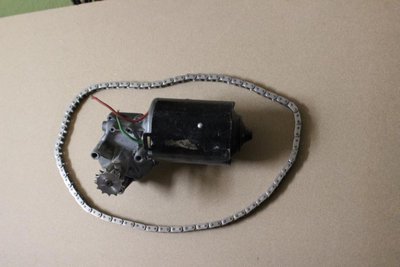

Dateikommentar: Antriebsmotor mit Ritzel und Edelstahlkette_1
IMG_3003.JPG [ 66.54 KiB | 742-mal betrachtet ]
Dateianhang:

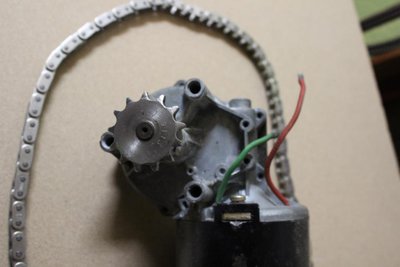

Dateikommentar: Antriebsmotor mit Ritzel und Edelstahlkette_2
IMG_3004.JPG [ 58.55 KiB | 742-mal betrachtet ]
Zur Stabilisierung wurden 5 10mm Gewindestangen, die von einem Rohr ummantelt sind, verbaut.
Am Einlass wurde eine Dichtung eingebaut (siehe Bilder)
An der Rückseite der Trommel wurde der Antrieb angebracht. Als Lager habe ich mir eine Messingbuchse drehen lassen ob die so funktioniert weiß ich nicht. In der Dreherei meinten der Mitarbeiter das das wohl klappen sollte. Die Welle an den Antrieb hat 18mm.
Alle Schrauben sind V4A.
Mit dazugehört eine Edelstahlkette sowie der Antriebsmotor und das Entsprechende Ritzel. Der Antriebsmotor läuft auf 24V und ist gebraucht.
Den Trommelrohling habe ich gebraucht gekauft.
Die beiden Ritzel sowie die Antriebskette sind neu und haben 95,- € gekostet.
Als Gesamtpreis habe ich mir 250,- € vorgestellt.
Alles weitere gern via PN.
