Hallo alle zusammen,
auch ich möchte einmal meinen Teichbau aus dem Jahre 2008, sowie Erfahrungsberichte und eine Filtererneuerung 2010 vorstellen.

Ausgangsposition 2007 sah wie folgt aus: Ein Absolut nicht Koigerechter Teich mit Goldfischen und kleinen Koi.

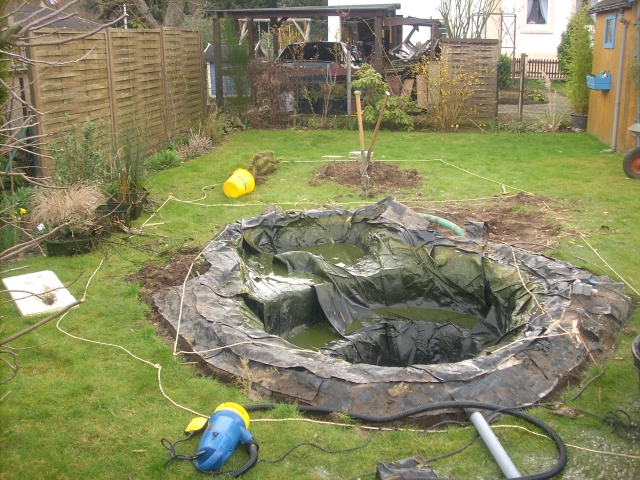

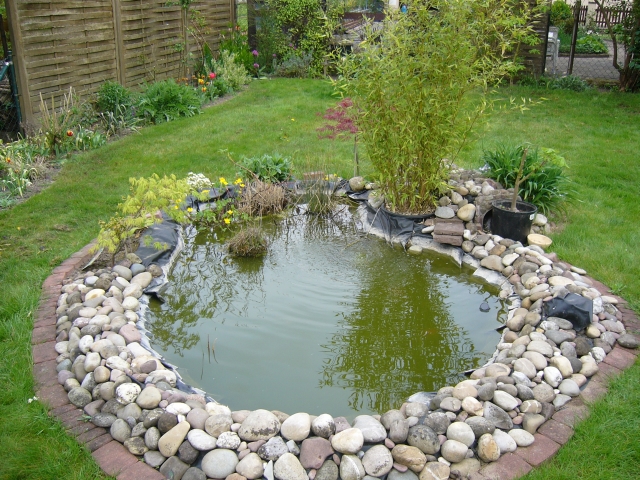

Hier ist die alte Teichform zu sehen:



Im Frühjahr 2008 wurde dann kurzer Hand der Bau begonnen:

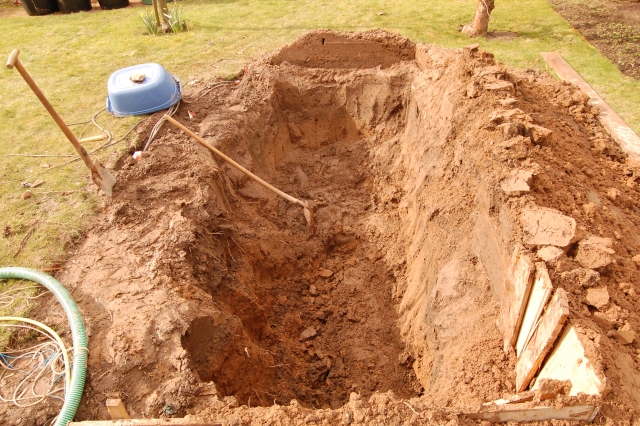

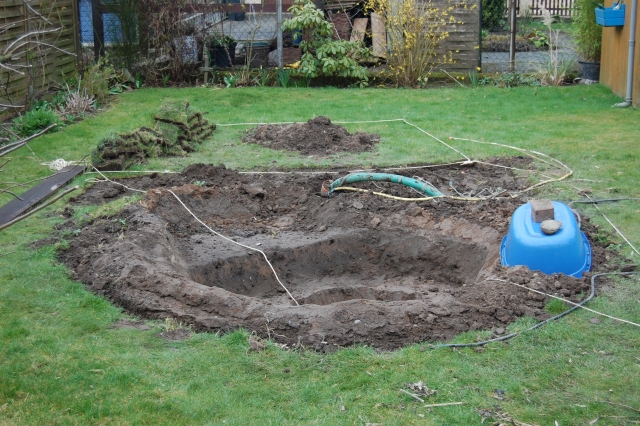

Erste Fortschritte gingen schnell. Der Boden hier ist sehr gut zu bearbeiten, sehr lehmhaltig!





Die Koi waren sowieso schon seit 2 Jahren in der IH untergebracht, so dass die Bauarbeiten unter keinem Zeitdruck standen. Trotzdem ging der Baufortschritt schnell voran (trotz Bodenfrost)

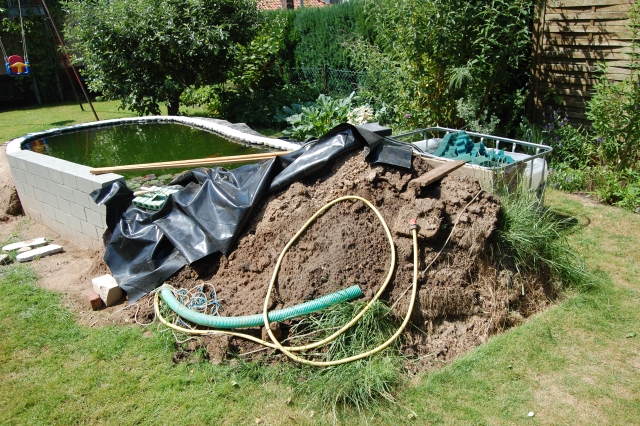

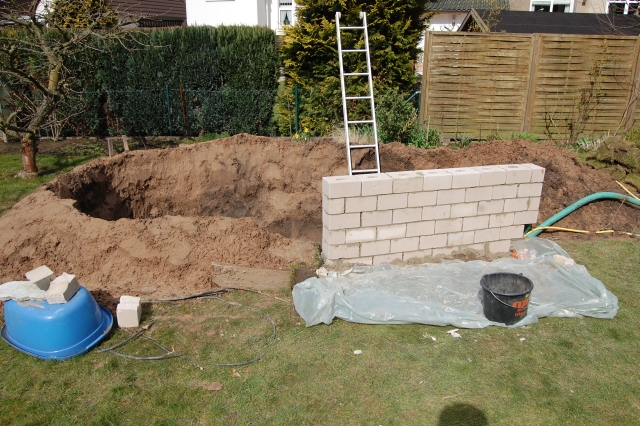

Langsam ist schon zu erkennen, wie der Teich aufgebaut sein soll. Sämtlicher Aushub ist im Garten geblieben. Der Lehm wurde Schicht für Schicht mit dem Spaten festgeschlagen. Mit der Umrandung gab es noch nie Probleme, weder bei Frost, noch bei starkem Regen.



Bei dieser Bauweise ist jedoch ein direktes Antreten an den Teich kaum möglich ohne sich zu strecken. Deshalb wurde eine ca. 1,6 m lange Mauer errichtet um von dort aus die Koi genießen zu können. Davor sollte eigentlich noch eine Terasse, doch bislang hatte da niemand Lust zu und auf der Mauer mit der Hand im Wasser am Teichrand sitzen ist sowieso 10x schöner.

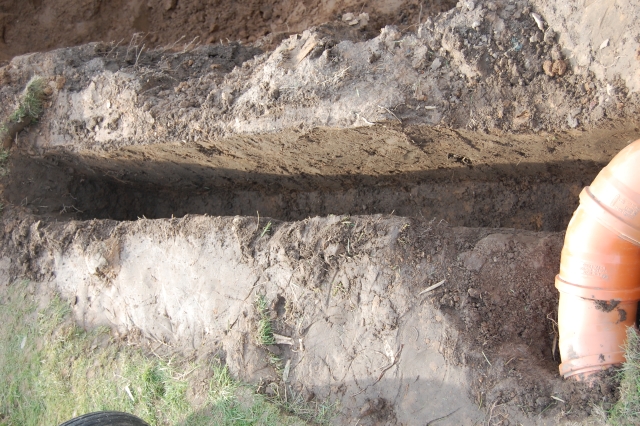

Das Fundament wurde 40cm unter die Rasenkante gegossen.
Das zu sehende 125er KG Rohr ist die alte Zu- und Rückleitung von einem kleinen Filter in einer Gartenhütte. Es wurde liegen gelassen, falls später technische Spielereien wie ein SK in der Hütte untergebracht werden sollen.

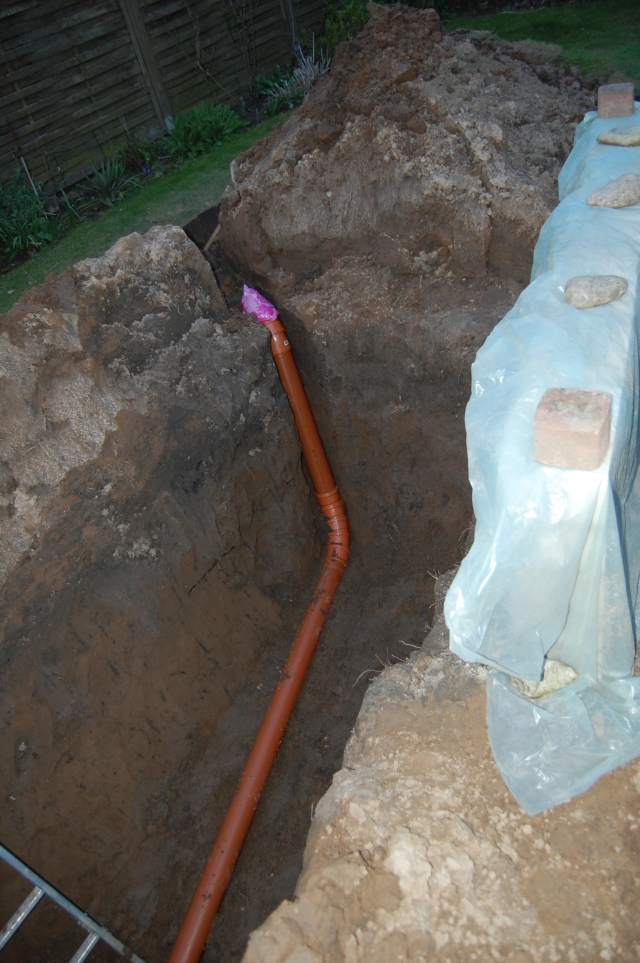

Der Bodenablauf wurde verrohrt und mit Beton gefestigt:

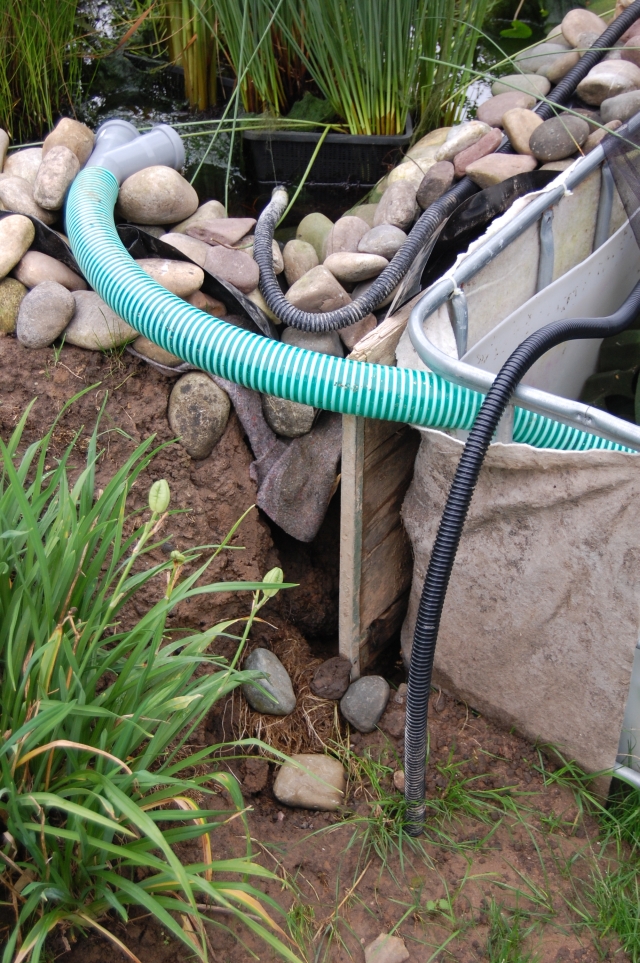

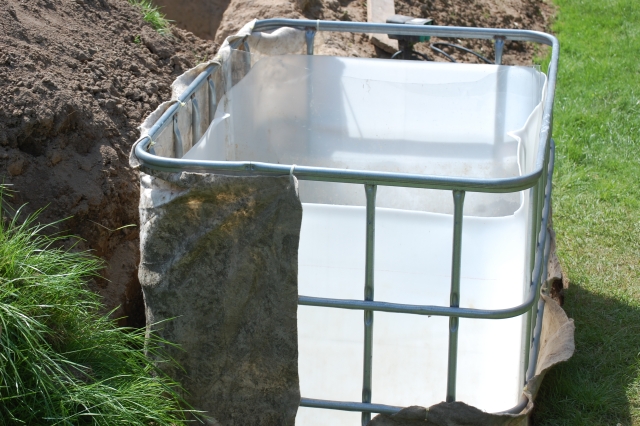

Auch für den Filter, bestehend aus einem 600l IBC Container, wurde Platz geschaffen. Der Erdhügel, auf dem später ein Pflanzenbecken entsteht, ist auch schon gut zu sehen.



Die Mauer wurde ohne Putz gestrichen. Funtioniert bis auf ein wenig abgeblätterte Farbe gut.

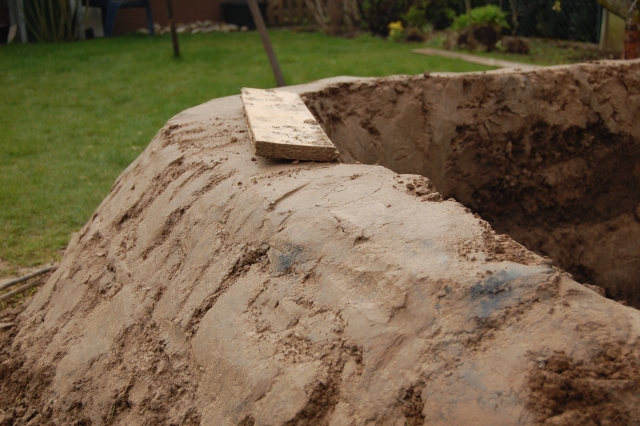

Hier ist zu sehen, wie der Teichrand für die spätere Randgestaltung geformt wurde. Keine leichte Angelegenheit! Doch nach gefühlten 1000 Spatenhieben bekommt man irgendwann die richtige Form.



Hier noch ein Bild der Skimmerverrohrung. Dort hatte ich beim Aushub den Rand ebenfalls schon in Form gebracht und musste ihn nun wieder wegschaufeln. Potenzielle Nachbauer sollten also lieber alle Rohre vorher verlegen.

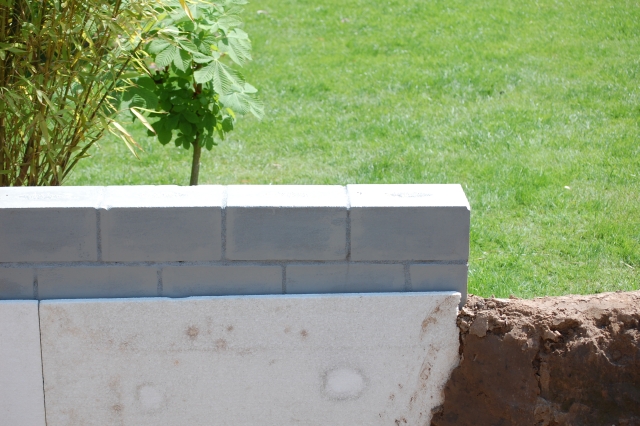

Die Mauer wurde mit Styropor isoliert. Beim Erdreich ist dies nach meinen Wintererfahrungen nicht nötig gewesen.



Der Einbau des Filters:

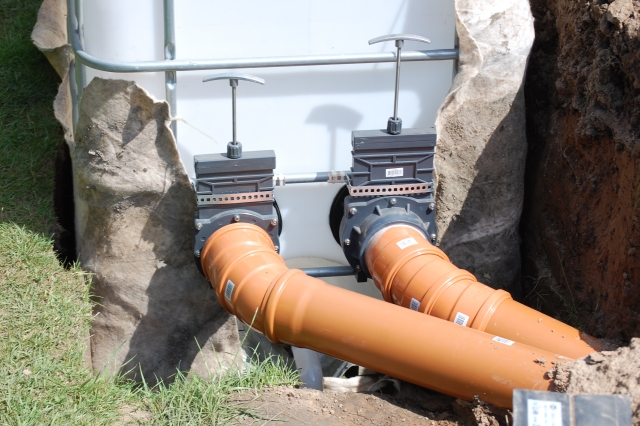

Zugschieber wurden mit einem PVC Druckrohr direkt in die Flansche geklebt - ein großer Fehler für spätere Umbauen, die Schieber konnte man nach Ausbau mit den Flanschen entsorgen. Für den Bodenablauf ist ein 100er Zugschieber, für den Skimmer nur ein 90er Schieber verbaut. Mit Innotec abgedichtet kann man auf diesen direkt eine 110er KG Rohr Muffe schieben.



Nun ist meine Maximale Anzahl angehängter Bilder erreicht und im nächsten Beitrag geht es weiter

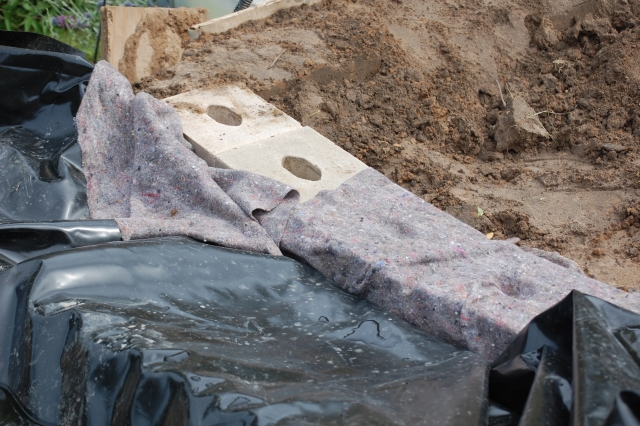

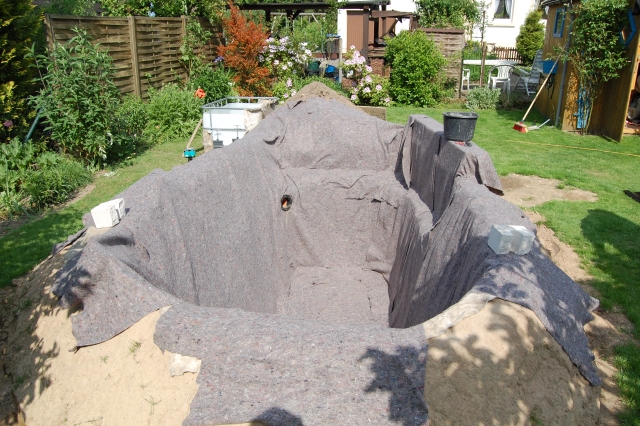

Weiter geht es mit der Auskleidung des Teiches mit Vlies:

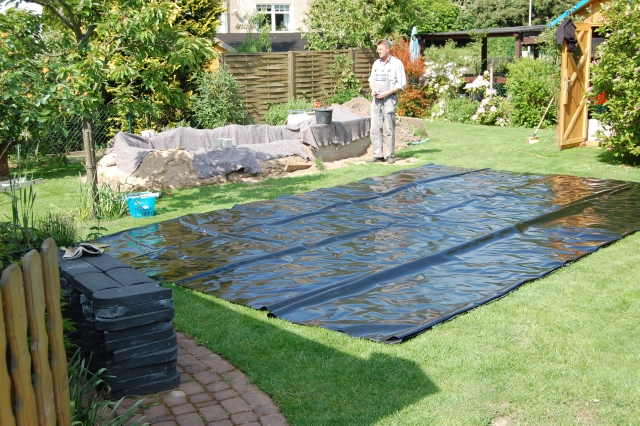

Die Teichfolie wurde in der Sonne erwärmt und danach wunderbar geschmeidig.

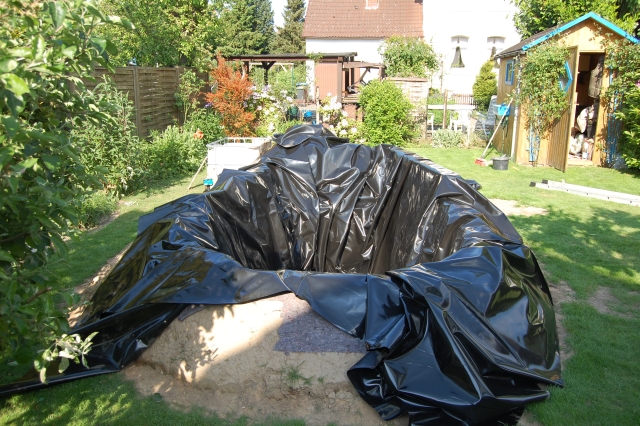

Und rein mit der Folie:

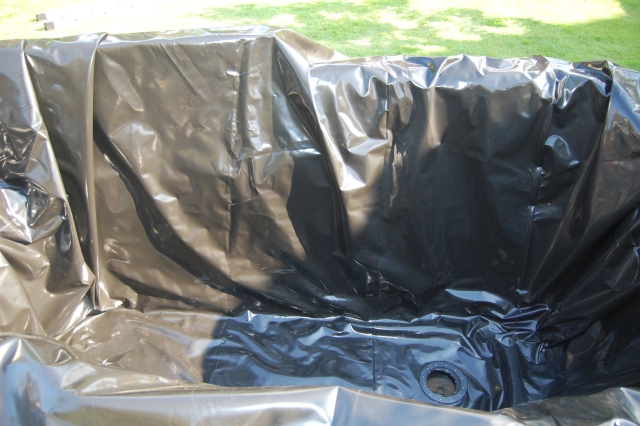

Bodenablauf verklebt und wie sich später heraus stellte auch dicht

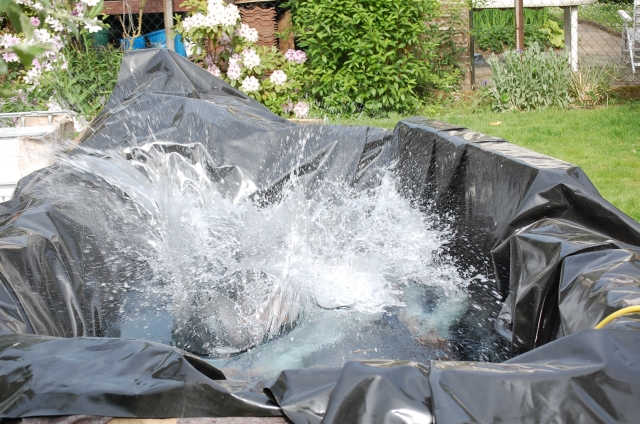

Zeit für ein erstes Bad bei 12 °C :

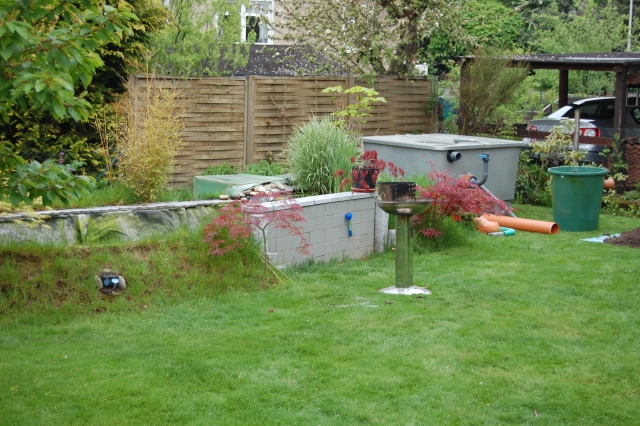

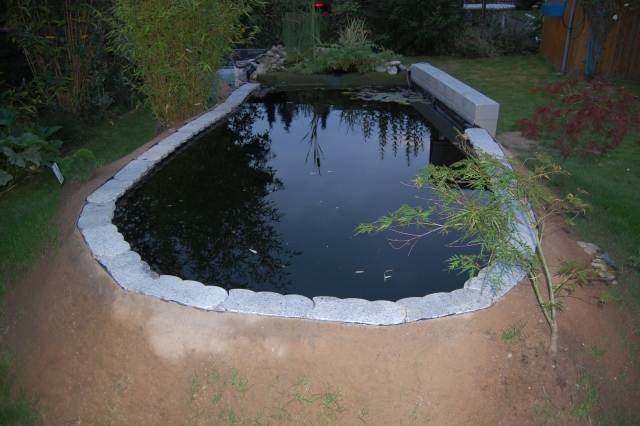

Gesamtansicht:



Ein ordentliches Chaos im hinteren Bereich, wo einmal der Planzteich entstehen soll. Auch hier war die Erstellung der gewünschten Form eine nicht gern gesehende Arbeit. Doch nach einigen Versuchen und unzähligen Spatenstichen war auch in dieses Chaos Ordnung gekommen. Im Hintergrund sieht man den ebenso choasmäßig bestückten Filter.

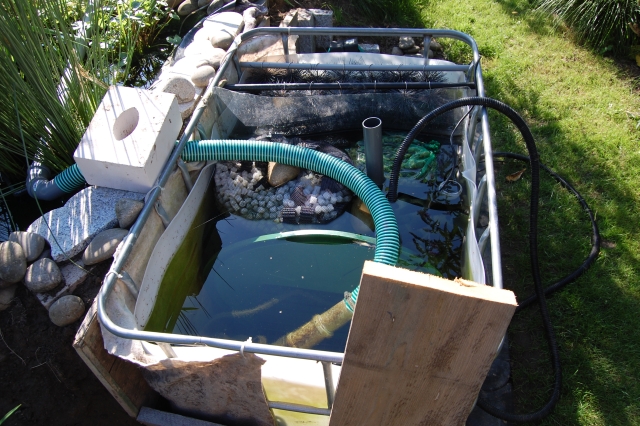

Genauerer Blick zum Filter:

[img]http://www.koi-gehlhaar.de/koi/forum/download/file.php?mode=view&id=808&sid=c6bf576b525c6d3d4070495395344c02[img]

Der Übergang vom Pflanzenteich zum Hauptteich wurde ca. 10cm über Teichnieveau gelegt. Befestigt wurde der Übergang mit den übrigen Kalksandsteinen.

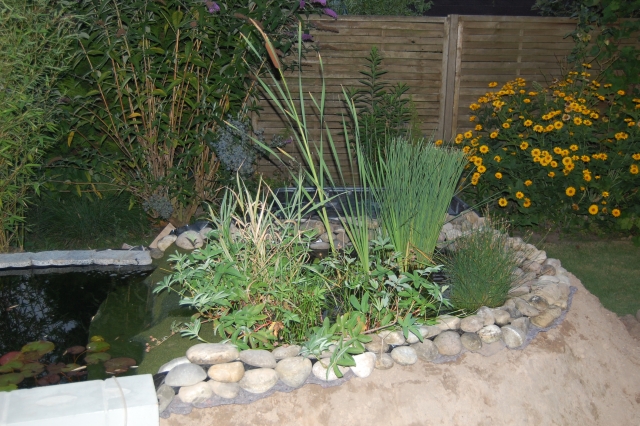

Hier sogar schon mit Pflanzen bestückt. Die Randgestaltung lies sich hier auf Grund der geringen Randbreite nicht so wie beim Rest des Teiches gestalten. Passt jedoch meiner Meinung nach auch besser zu den Pflanzen.

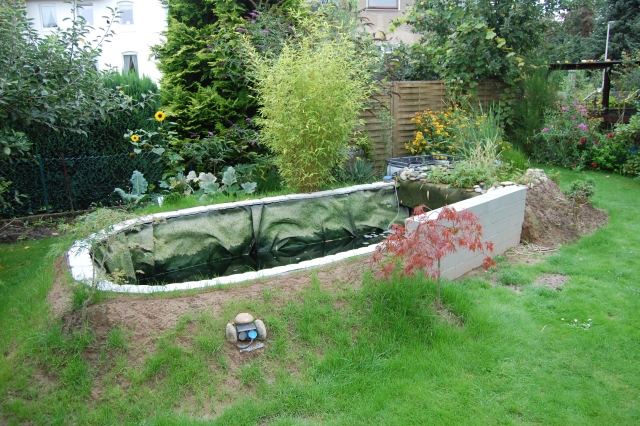

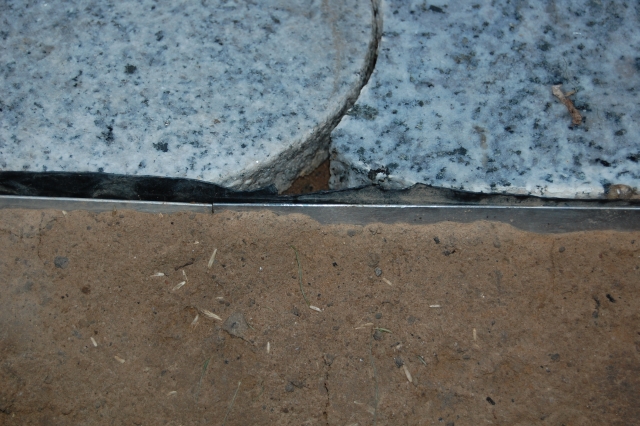

Einige Übersichtsbilder und die Verklebung der Randsteine mit der Folie, später wurde hinter die Folie zum Erdreich noch eine Aluschiene in den Erdwall gesetzt.

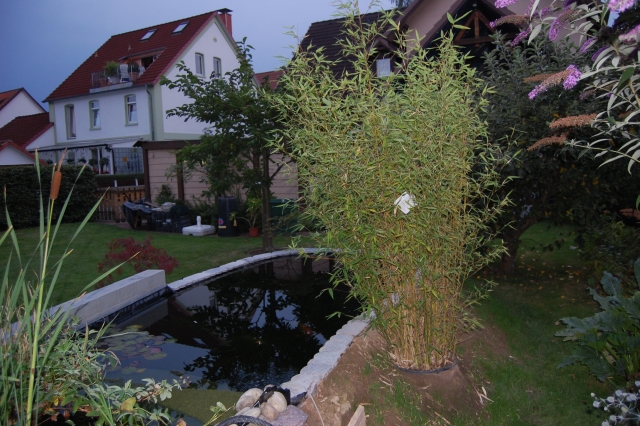

Der Bambus steht heute noch am Teich und bislang sind keine Rhizome sichtbar. Sie werden von einem einfachen Pflanzkübel zurückgehalten. Doch sicherheitshalber wird er bei weiterem Wachstum etwas weiter nach hinten gesetzt und eine zusätzliche Sperre eingebaut.











Die Pflanzmatte hat den schwarzen Folienübergang schön bedeckt. Doch leider erwies sie sich als Algenmagnet und Wasserstauer. Außerdem haben die Koi sie 2009 beim Ablaichen komplett ins Wasser gerissen, so dass sie nicht mehr zum Einsatz kam.

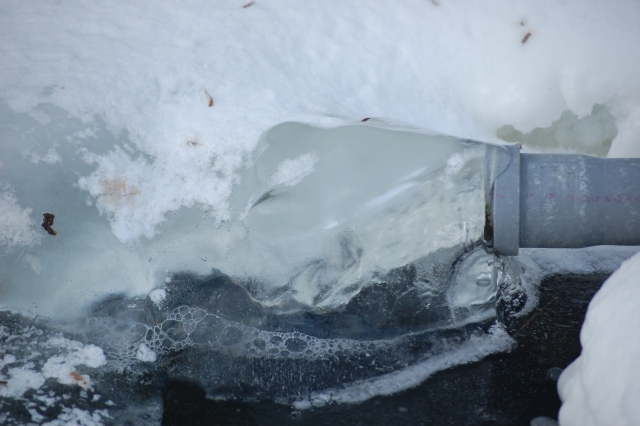

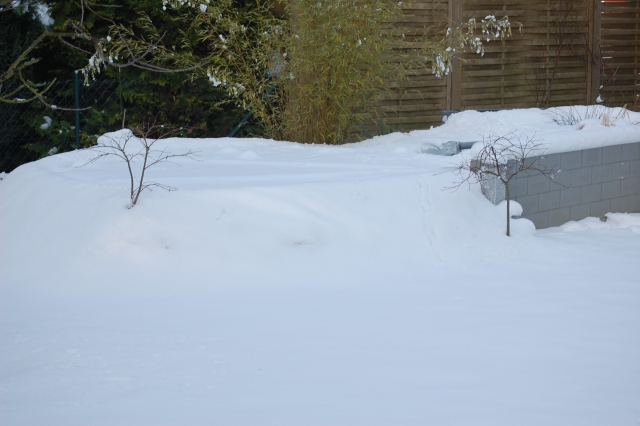

Hier 2 Winterbilder:

Der Einlauf über der Wasseroberfläche war einen riesen Fehler. Doch trotzdem kamen alle Koi gut durch den Winter! Vielleicht hat das außenstehende Eis ja das fließende Wasser isoliert.





Im nächsten Beitrag geht es weiter mit kleinen Änderungen und auftretenden Problemen.

Da der Sinn einer Teichvorstellung ja nicht unbedingt nur der Bau ist, sondern auch die möglichen Probleme hier zu erst mal eines, was mir einen großen morgendlichen Schreck beim Blick aus dem Fenster eingejagt hat:



Der Teich fast zur Hälfte leer ( Zum Glück waren es nur 65cm Wasserstand bis Unterkante Filtereinlauf). Alle Fische wohlauf, Pumpe trocken gelaufen.
1. Frage: Wo ist das Wasser hin?

Die Suche war lang aber letzendlich erfolgreich...
Das Pflanzbecken war an einer Stelle übergelaufen ( ich erwähnte ja bereits die Pflanzmatte als Staumauer)
Dies führte dazu, dass immer Mehr Erde unterhalb des Pflanzenbeckens weggespült wurde und so der Teich über Nach so weit leer lief, wie Wasser in den Filter nachströmen konnte. Denn das gesamte Wasser wurde von der Filterpumpe in das Pflanzbecken gepumpt.




Eine schöne Bescherung.
Naja, wenigstens außer Wasser kein Verlust.
Das Pflanzbecken wurde am Rand etwas höher gemacht und die labile Stelle mit Steinen in der Erde befestigt, der Teich wieder gefüllt.
Der Pflanzenteich lief irgendwann nur noch im Bypass.

Doch es gab nocheinmal Probleme mit stetig schleichendem Wasserverlust. Wieder wurde nach langer Suche der Pflanzenfilter als Übeltäter ausgemacht.

Die Pflanzen waren so gewuchert, dass das gesamte Becken (Volumen weit über 200 Liter) mit Wurzeln verwuchert war. Dadurch konnte kaum noch Wasser durch das Becken fließen und lief am Rand stetig, wenn auch wenig, über.

Das Ende der Aktion waren 3 Std Arbeit mit der Machete. 4!!! Kübel voll Wurzeln wurden entfernt und die Pflanzen, wieder auf Topfgröße verkleinert, zurück in das Pflanzbecken gesetzt. Seit dem werden die Pflanzen regelmäßig aus dem Wasser genommen und die Wurzeln gestutzt.

Dabei wird zugleich der Mulm aus dem Becken entfernt.

Trotz dieser Probleme bin ich sehr zufrieden mit dem Pflanzenfilter. Schwebestoffe setzen sich in ihm ab und natürlich wird das Nitrat verarbeitet.

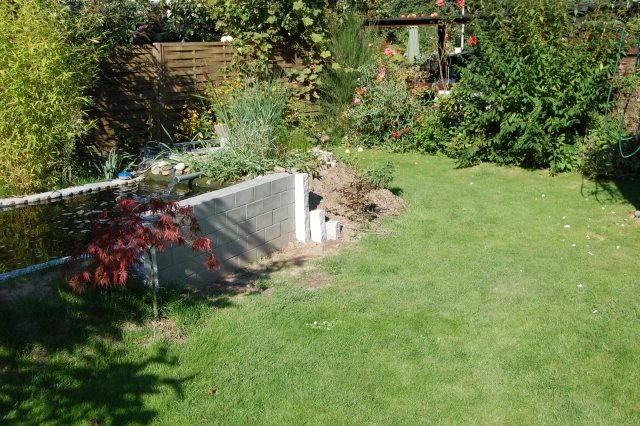

Der Erdwall wurde zur Mauer hin mit Erdpalisaden abgestützt und mitlerweile die Mauer auch von Oben mit Granitplatten bedeckt.

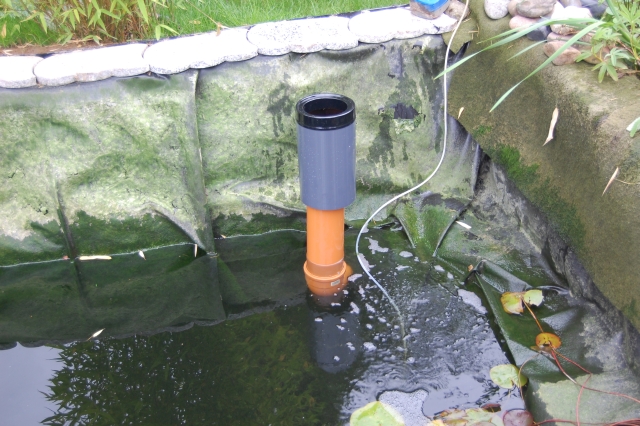

Auch der Skimmer hatte kleinere Probleme. Er arbeitete nur bei maximalem Wasserstand. Eine Verkürzung des Rohres führte hier zur Behebung des Problems - probieren geht über studieren.



Die Filterleistung war wie zu erwarten nicht optimal. Doch durch begrenztes Budget nicht anders zu lösen.
Die Filtermaterialen wurden besser angeordnet und ein wenig experminentiert.



Zufriedenstellend war jedoch keine Modifikation.

Nachdem ich mir erst eine Sifi zulegen wollte, habe ich mich jedoch lieber direkt für einen neuen Filter entschieden.

Nachdem ich mich auf der diesjährigen Interkoi nach zahlreichen Tf´s umgesehen hatte, andere große Mehrkammerfilter in betracht gezogen hatte, ein Angebot für einen Beadfilter hatte, bin ich sehr günstig an einen Centervortex gekommen.

Sicherlich nicht High end, in seiner Auslegung für meinen Teich jedoch hoffentlich gut. Für alle die es nicht wissen, ich habe letztes Jahr mein Abitur gemacht und bin jetzt armer Student

Hier also nun die Filtereinbaudoku von den letzten Wochen:

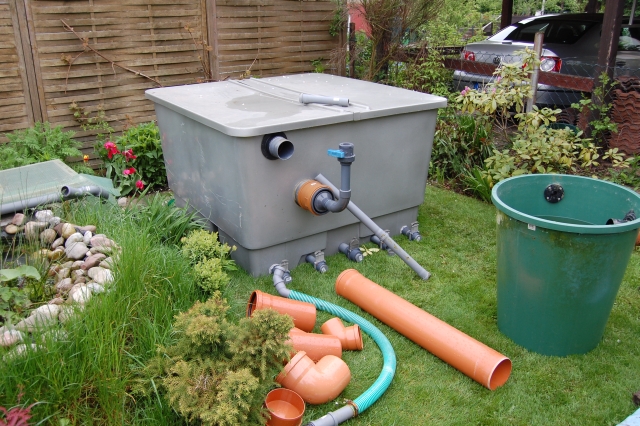

Der Filter hat oben ca. 1,60cm x 1,60cm und der Vortex oben einen Durchmesser von 1,10m!
Nun also ab mit dem Teil in den Garten. Ganz schön riesig neben dem Teich!

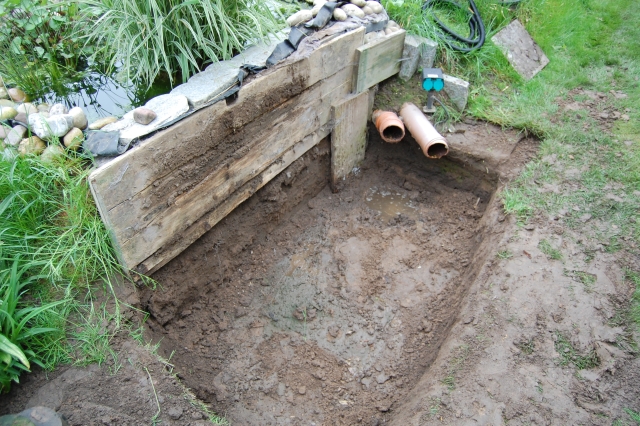

Der Teich musste bis unterkannte Filtereinlauf abgepumpt werden, da der alte Filter ja mit angeklebten Zugschiebern entfernt werden musste. Er wurde anschließend zerlegt und entsorgt.
Hier nochmal der Aufruf Zugschieber immer mit Doppelmuffen, oder zumindest in eine zugehbare Rohrleitung einzubauen

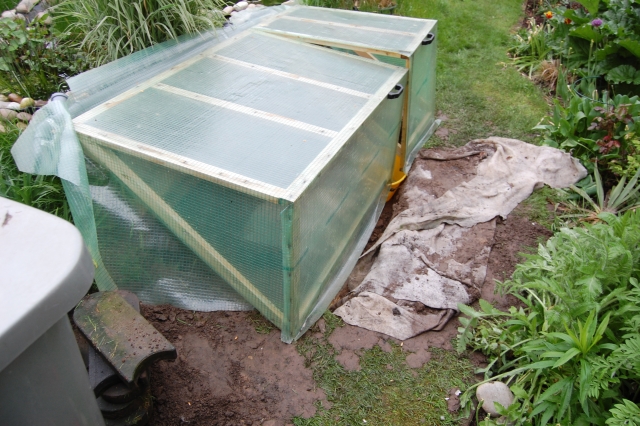

Die alte Filterabdeckung wird auch beim neuen Filter wieder Verwendung finden.

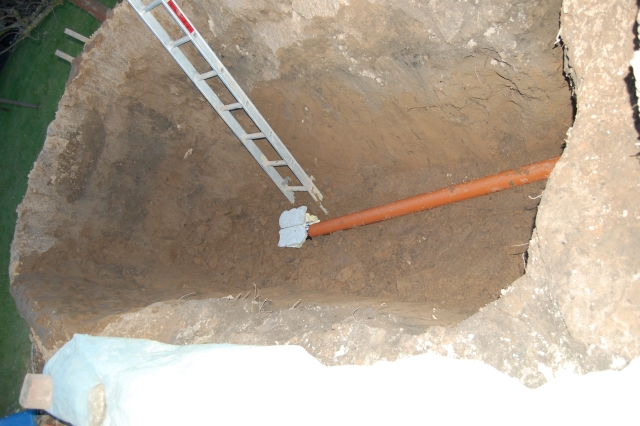

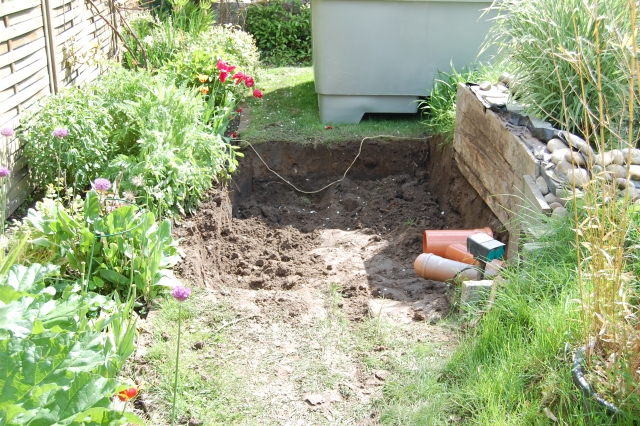

Ein 1,6m x 1,6m großes Loch ist doch größer als es sich liest. Der Aushub wurde in der Nachbarschaft verteilt und wird im hinteren Bereich wieder an den Filter geschüttet, damit es sich ins Gesamtbild einpasst.

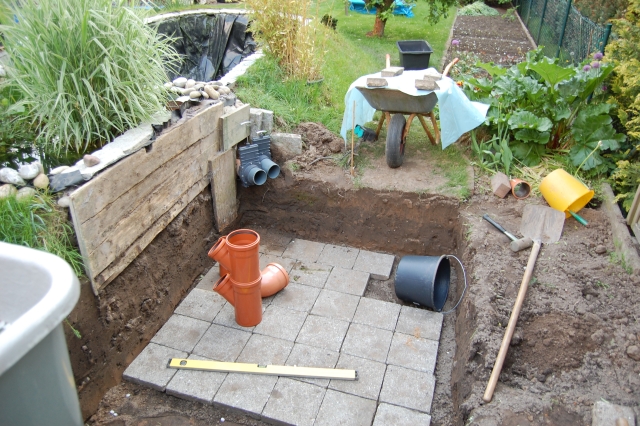

Die Platten gab es vom Nachbarn für lau, dafür konnte er meine Erde an ihrer ursprünglichen Stelle gebrauchen

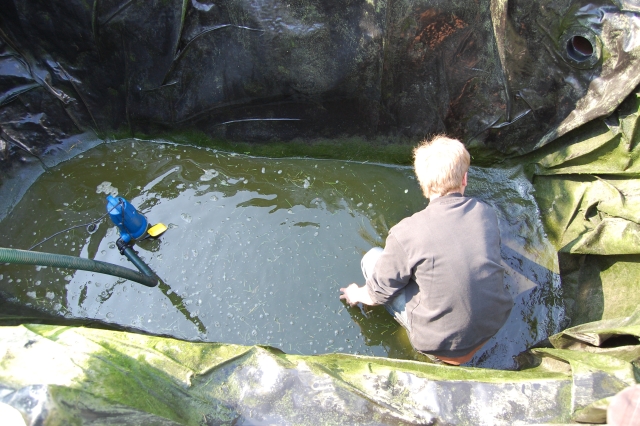

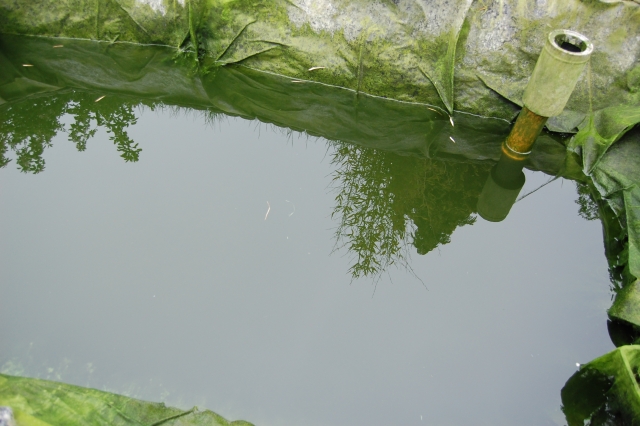

Auch der Teich wurde einmal komplett gereinigt. Die Folie abgeschrubbt ( sehr viele Fadenalgen etc.) und allerlei in den Teich gefallenen Steine entfernt.

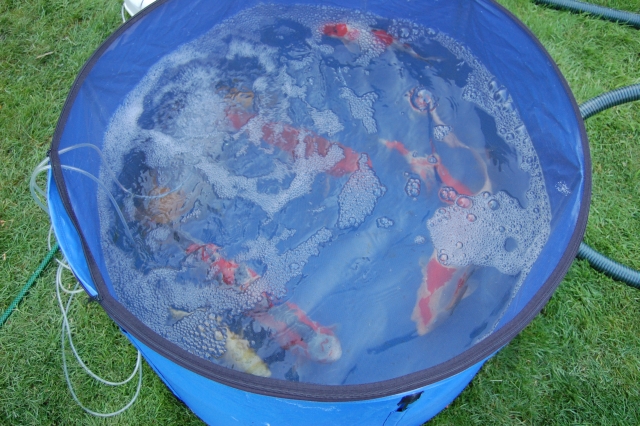

Die Fische waren hier unter starker Belüftung für einen Nachmittag untergebracht. Der Teich wurde mit Frischwasser und im Filter zwischengelagertem, alten Teichwasser, wieder befüllt.

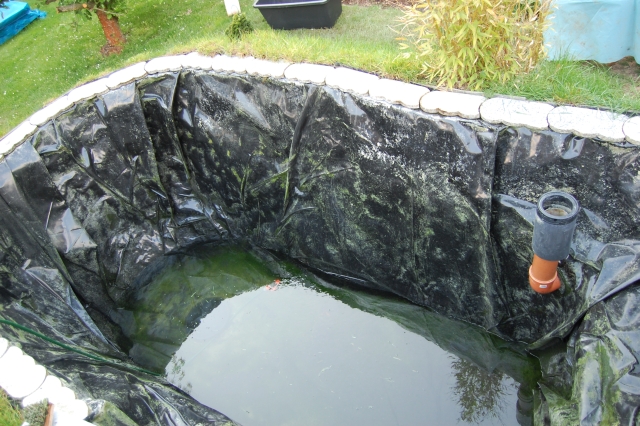

Hier der gereinigte Teich. Ging mit einer Bürste doch leichter als gedacht. Die Falten wollte ich eigentlich auch gleich mit Innotec verkleben, doch dabei musste ich feststellen, dass dieser nicht dafür geeignet ist.



Die Rasselbande schon wieder im Teich

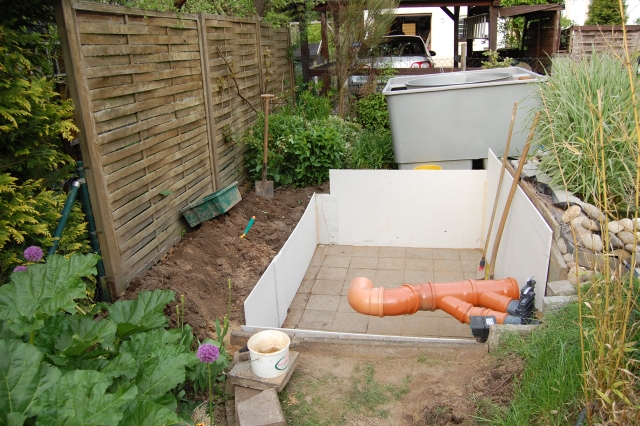

Die Filterkammer habe ich mit Fermazellplatten verschalt. Beton oder gemauert sollte es nicht werden, da dies insgeheim mit Sicherheit nicht ein 10 jähriger Endstand sein wird.



Der Anschluss erfolgt mit einem 150er Rohr. Ich hatte Glück und konnte die vorhandenen Rohre nach einiger Fummelei gut in das 150er Rohr auf richtiger Höhe münden lassen.

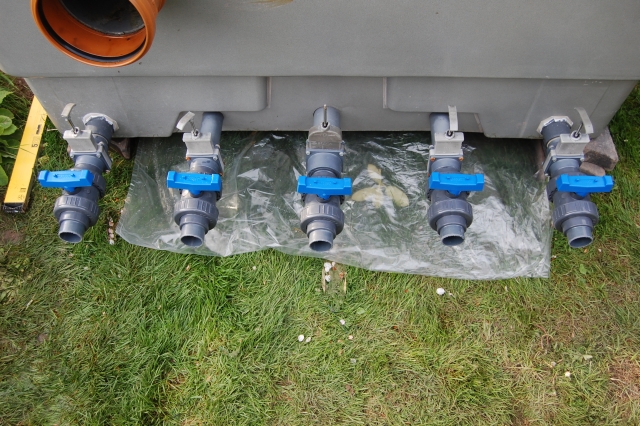

Der Filter bekam zu den Zugschiebern noch neue Kugelhähne, da die Zugschieber nicht mehr alle dicht waren. Treu nach dem Motto doppelt hält besser

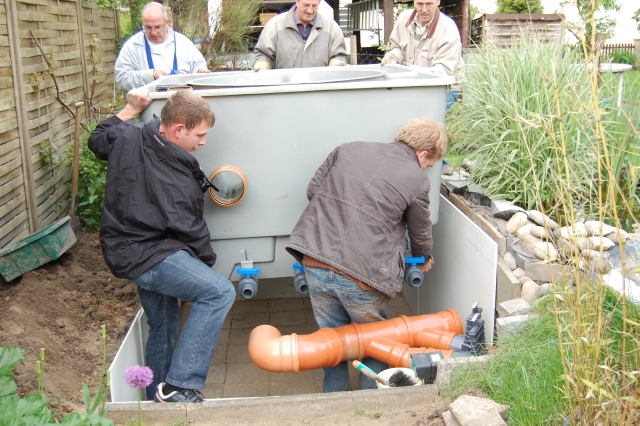

Mit 5 Mann wurde der Filter in seine Grube gehoben.



Und hier ist wieder Ende auf Grund der maximalen Bildzahl

Hier noch ein Bild der fertigen Kammer. In dem Kübel werden die Schmutzablässe enden. Dort wird das Schmutzwasser mit einer flachsaugenden Pumpe in den Garten befördert.



Der Anschluss passt - ein schöner Moment nach soviel Tüftelei!

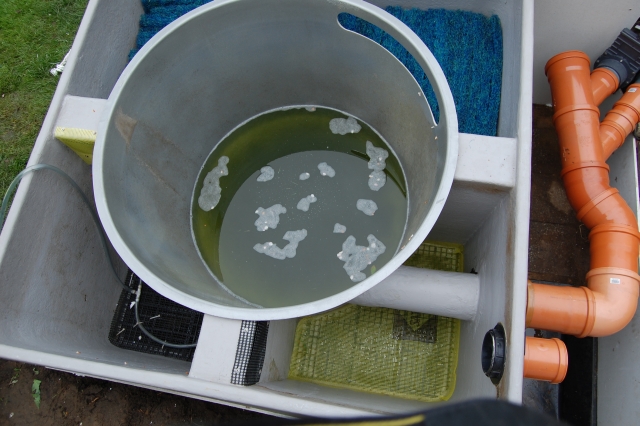

Die Filterbestückung besteht momentan aus Vortex ohne alles, 1. und 2. Kammer Japanmatten, 3. Kammer 80l mit kleinen Unterbrechungen belüftetem original Kaldnes und der letzten Kammer als Pumpenkammer. Hier möchte ich jedoch gerne noch mit ruhendem Hel - X oder ähnlichem arbeiten.
Vorhanden sind zur Zeit noch jede Menge Filterschaummatten, 80l Bio Blocks und 150l Hel-X schwimmend.

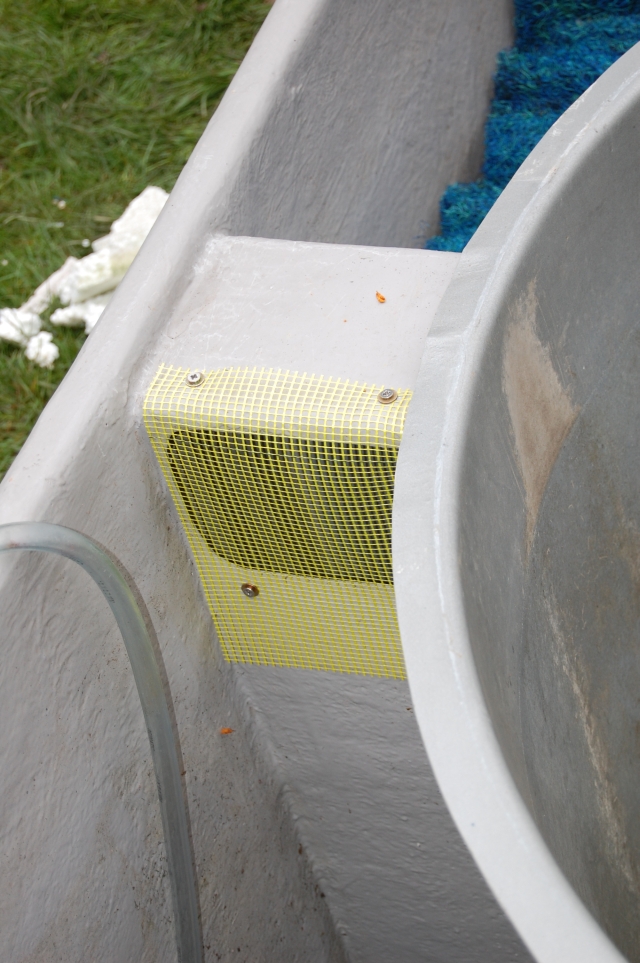

Was würdet ihr wählen? Hat jemand etwas gegen die gelbe Gaze aus dem Baustoffhandel einzuwenden?





Gespeist wurde der Teich vorher von einer Lifetechpumpe mit 75 Watt und 10.000l. Jetzt ersetzt durch eine Optimax 15.000 mit 85 Watt. Die zu überwindende Höhe liegt bei maximal 15cm, so dass es hier kaum zu Flow Verlusten kommt!

Kommentare in Form von Lob, Kritik und Anregungen sind ausdrücklich erwünscht und werden gerne diskutiert. Auch Fragen beantworte ich gerne.

Werde in den nächsten Tagen noch ein wenig mehr berichten, doch gerade qualmt mir der Kopf von dem Einstellmarathon hier!

Viele Grüße

Timo

Sieht sehr gut aus das ganze, auch der neue Filter. Wie groß ist der Teich? (m³)


Gruß Nico

Hallo Nico,

Danke für das Lob!

Ich habe nicht auf die Wasseruhr geguckt aber es sollten um die 15m³ sein.



Hat niemand eine Idee für die Füllung der letzten Kammer?

Von dem Kaldnes werden ja vermutlich kleinere Schwebeteile vom Bakterienrasen in die letzte Kammer kommen.
Wie wäre eine Kombination von Hel-X in Filtersäcken und Schaumstoffmatten?
So würden die kleinen Partikel zurückgehalten und genug Besiedlungsfläche für zusätzliche Biologie wäre vorhanden.
Besteht dabei die Gefahr von nicht angeströmten Zonen wenn die Pume auf dem Kammergrund steht?

Zur Zeit ist der Teich auf Grund der schnellen Temperaturerhöhung der letzten Tage leider wieder grün. Mal sehen wann sich das Ganze ein wenig einspielt. Werde morgen noch Filterbakterin zugeben um dem Filter den Start zu erleichtern, nachdem ich bereits zu Beginn mit Erde nachgeholfen hatte.
Regelmäßige Wasserwechsel führe ich durch.

Kann Ozon hier Abhilfe schaffen? Ich habe noch einen unbenutzen 100mg billig Ozongenerator hier rumfliegen. Wenn ich den ganz Schlicht mit einem Sprudelstein im Vortex einbringe ist eine Redoxmessung und Regelung meiner Ansicht nach nicht nötig. Gibt es dazu andere Meinungen oder Erfahrungen?

Viele Grüße

Timo

warum legt man die Folie zum erwärmen in die Sonne ??

_________________
ein 100m³ Traumteich
komplett erstellt in 4 Wochen !
EBF 1200 S plus zusätzliche große Biokammer

Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!

Hallo Siggi,

nicht jeder kann sich feinste EPDM Folie leisten

Das ist 0,8mm PE Folie, 48m² für 50 Euro vor Jahren bei Ebay geschossen. Die ist wenn sie aus dem Paket kommt nicht toll geschmeidig.

Ab 2 Std Sonnenbad hat sie den gewünschen Bräungsgrad erreicht und schmiegt sich in die Teichform

Viele Grüße

Timo

Hallo alle zusammen,

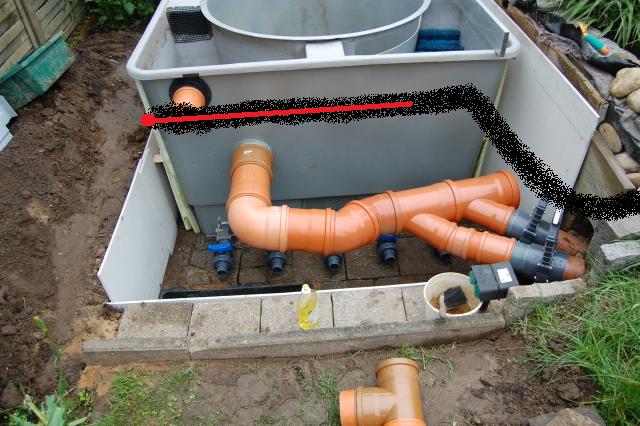

ich möchte nun den Rücklauf zum Teich etwas ändern. Es soll wie im Bild eingezeichnet nun in Form der schwarzen Linie ein 110er KG Rohr zurück zum Teich führen.

Aus dem Filter möchte ich dabei mit einem 90° T Stück herausgehen, um eine Tauch UVC in die Rückleitung zu integrieren (rot eingezeichnet). Wie mache ich das am Besten? Mit einer KG Endkappe und einer Lochbohrung und ein wenig Innotec - oder gibt es auch eine andere Lösung bei den knappen Platzverhältnissen?



Womit könnte man das KG Rohr von Innen auskleiden, um den Wirkungsgrad der UVC zu erhöhen?

Durch das Rohr sollen nur max. 15m³ gehen - wie gewährleiste ich, das immer Wasser im Rohr steht? Soll ich den Ausgang dann auf 50mm zum Teich hin verkürzen?



Viele Grüße und Danke für eure Ideen,

Timo

Hat niemand eine Idee, oder geht es hier unter?
