So vorab erstmal vielen Dank meinerseits an die Koikichi, die mir gestern mit Rat und Tat beistanden!


Weiter geht´s mit Sven, meinem Haus und Hofelektriker und bald wohl absoluter Teichsteuerungsfachmann. Ihn mußte ich wohl oder über gegen kurz nach 1.00Uhr aus meiner Garage schmeißen, sonst würde der wohl jetzt noch da knien und weiterverdrahten! SInd ja nur noch 26 Strippen, 2 24V Überwachungsdingsbums, etliche Kontrollleuchten sowie ein Frequenzumrichter usw. ect. pp.

Ach und noch eins! Nein man braucht sowas nicht für seine Fische;aber Mann wollte sowas haben und es erfreut mich zunehmends mehr! Der selbstgebaute Trommler war ja schon nicht schlecht aber dieser ausrangierte Dialyseschrank hattet in sich!

Aber jetzt mal von vorn!

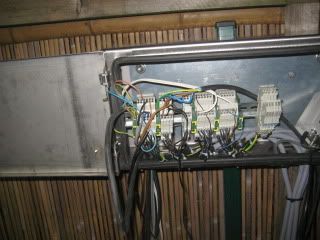

Hier mal ein Bild meiner schön aufgelegten Unterverteilung am TEich! (ähm zu Beginn so ca. 17.00Uhr!)


insgesamt werden 12 Ein- und Ausgänge über diesen Verteiler verwaltet!

Jetzt mal ein Bild vom Verteiler so gegen 22.30UHr


sieht aber heute schon wieder ordentlicher aus! einzahn

die üblichen Verdächtigen beim Lasagnewettessen! Habesi, Sven und Rudolf


Hinter dieser Tür verschwand dann der Sven so gegen 18.00Uhr um sich mal richtig auszutoben


wie man hier gut erkennen kann ohne High-Tech und Drogen ging es auch bei uns leider nicht (war aber z.T. auch alkoholfreies dabei!)


Hier bekommt der angehende Elektromeister und Kollege Dirk mal von Habesi erklärt, warum es wichtig ist die genauen Koordinaten seines WOhnorts zu kennen!
Ihr glaubt es nicht aber die Teichbeleuchtung ermittelt die Einschaltzeiten unter Zuhilfenahme des Längen und Breitengrades! Diese Sonneauf und Untergänge werden von der Logo verarbeitet! Das nenne ich absolute Hochnäsigkeit des stolzen Programmierers!


Mal einen kleinen Blick über die Schulter des Machers! Das was ihr da auf dem Laptop seht, ist dafür verantwortlich, dass mein Futterautomat impulsweise füttert und somit eine Art Mühlensound erzeugt wird!


So kommen dann die Datenh auf die Logo! Laptop-Kabel-ruhige Hand und Logo Modul




Aber jetzt kommen wir mal zum Wesentlichen - nämlich zum Schaltschrank!

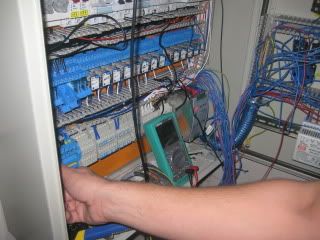

hier nochmal ein kleiner Ausschnitt der noch aufzulegenden Kabel!

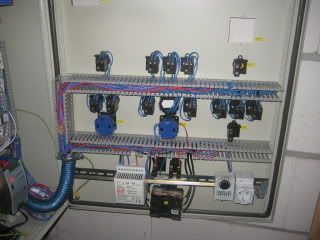

und hier mal das vorläufige Ergebnis des gestrigen Tages! Voilá



Dank Habesi, der mal gerade innerhalb von 4 Minuten mir eine neue STeuerung für den Trommler geschrieben hat, läuft zur Zeit der Trommler, die Teichbeleuchtung, der Futterautomat, das Ozon sowie die UV über die Logo! Und das alles zu meienr vollstens Zufriedenheit, was die Teichsteuerung anbelangt.

Was wird noch geändert bzw. ergänzt! Die verbauten Pumpen werden mittels eines Strömungssensors überwacht! Die Pumpenleistung mittels Frequenzumrichters auf die Futtersorte abgestimmt! Unterschied Sommer und Winterfutter bzw. Schwimm- und Sinkfutter! PH-Wert KOntrolle über Dosieranlage! IKS signale werden von der Logo weiterverarbeitet und geschaltet, einige Funktionen werden noch über Fernbedienung steuerbar sein. Automatischer WW, in Abhängigkeit der TF-Spülungen, Trommelüberwachung mittels Positionsgeber, und halt noch ein paar Spielereien, wovon selbst der habesi noch nix weiß!

_________________
Grüße Daniel

Hallo Daniel,



Respekt, Respekt. Ich glaube, das hat noch keiner

Viele Grüsse
Hans

Und es kommen noch mehr Spielereien rein! Richtig cool wird´s erst, wenn die komplette Kiste online geht!

_________________
Grüße Daniel

Hallo Daniel,

mir als absoluter anti Eliktriker wird bei dem anblick deiner Bilder ganz schlecht

respekt,

Gruß Reinhold

_________________
PS: Hunde haben Herrchen/Katzen Personal

Teich seit 09.2003, 50000lt, TF eigenbau,
Helixvortex Beadfilter eigenbau, 3 x Optimax 15000,

Das hat nicht nur keiner, das braucht eigentlich auch keiner

Der Hardy liegt wahrscheinlich im Koma auf der Intensivstation wenn er das liest.

Ansonsten auch von mir RESPEKT.

Sascha, dem das alles aber auch des gutem zu viel wäre.

_________________
www.king-tosai.de DER HEL-X ONLINESHOP !!!

Hai Rinhold,

und ich hab´Verständnis dafür! Ich brauchte auch 3 Pötte Kaffee ca. 5 STd. Zeit! Nur ich und der KAsten!

_________________
Grüße Daniel

Hi,

wenn er aber meinte den Flow wärend des Fütterns runter zu fahren ,

dann würde es Sinn ergeben ....auch bei Sinkfutter die BA-Pumpen zu drosseln


Generell könnte dort , in die Flowregelung, noch die Verdauungs/Ausscheidungskurve mit einfliessen

_________________
Gruß
Klaus





18 Koi 56-77cm ; 42t Teich ; EB-Trommler ; 280L Helx ; 30t Ppe u. 20t Ppe. ; 40W + 40W UVC ; >65kg Fisch

Mein Futter : https://www.koifutterhandel.de/

Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!

Der Klaus hat es! Wenn Ihr ein Schwerkraftsystem wie ich habt, dann macht das sehr woh Sinn! Ich pumpe 33m³ über 1 BA, 1 Skimmer und 1 63er Mittelablauf! Somit dürfte ja wohl klar sein, was da für ein Sog auf diesen Leitungen liegt! Und jetzt kommt das GEniale!

Am Futterautomat sitzt ein Schalter, der je nach Fllung auf WInter- bzw. Sommerfutter gestellt wird; sprich Sink oder Schwimmfutter!

Wenn jetzt Sommerfutter gefüttert wird, dann wird mittels FU die Pumpenleistung soweit gedrosselt, bis das der Skimmer nicht mehr zieht, da genügend Flow über BA und Mittelablauf gegeben ist! BEim Winterfutter wird sogar für einen ZEitraum von 20 Min die Pumpenleistung soweit gedrosselt, das auch kaum noch was durch den BA verschwindet aber der FIlter noch geügend Flow hat.

Sicherlich könnte man auch einen Hi-Blow direkt neben dem Skimmer schalten, der das Futter fernhält, aber das wäre doch langweilig nicht wahr?

Bei den heutigen Futterpreisen und da nicht jeder einen Hydrotech installiert hat macht es durchaus Sinn. Bei den meisten TF gammelt nämlich das Futter nur so vor sich hin!
Mit einer SPS hat man soviel Spielmöglichkeiten warum also diese nicht auch nutzen!

Nochmals: Das soll kein Muß darstellen, aber es macht die ganze Sache etwas einfacher und bequemer! Bei uns haben sich halt 2 gefunden, die einfach auf so ´ne Sachen steh´n und somit ergibt sich halt so manches!

_________________
Grüße Daniel

Hallo Sascha,




Wegen solcher kleinen Schaltkästen, da falle ich bestimmt nicht ins Koma.

Ich kann nur sagen: Das Kind im Manne muß doch auch befriedigt werden...
wenn sich dann Leute finden und sie ihren Spieltrieb so auf friedlicher weise austoben können, warum nicht.

Bei der ganzen Automatisation, da darf nur eines nicht vergessen werden:
Für jedes Agregat, egal auf welcher Art und Weise etwas geregelt/angepasst/Ein/Aus usw.,
man darf sich nicht blind auf eine ständige (richtige) Funtion verlassen.
Es können immer Situationen eintreten, wo man etwas anders haben/schalten möchte,
dafür ist es sehr wichtig, das für jedes Agregat eine Handbedienebene/Modul vorhanden ist, wo jeweils ein einzelnes Agregat geschaltet werden kann (Schaltmöglichkeiten auto/ hand-ein-aus)
Software kann auch mal einen Husten kriegen und sich verschlucken.....
wenn dann keine Handebene vorhanden ist...gute Nacht.

Bei größeren/komplexeren Anlagen, wo dessen Programme sehr oft nur noch von "Softis" geschrieben werden,
welche von den komplexen Abläufen - der geschalteten Technik 0 Ahnung haben, die eventuellen Verküpfungen mit angrenzenden/übergreifenden Verfahrenstechniken nicht kennen....
bei solchen Anlagen, da bin ich immer froh, wenn die Scheiß Software für`n Arsch ist,
ich eine gute Handbedienebene vorfinde

Gruß Hardy
der ansich nichts gegen Schaltschränke hat

_________________
Mein Märchen ist aus, dort läuft eine Maus, wer sie fängt, darf sich eine große, große Pelzkappe daraus machen.
Achtung, der Inhalt meiner Beiträge könnte auch satirische/ironische Bemerkungen enthalten,
Risiken und Nebenwirkungen sind nicht ausgeschlossen.

http://www.teichtech.de

http://www.Teich-Steuerung.de

Die Handebene ist natürlich vorhanden wurde aber nicht noch extra erwähnt! SIe gehört immer zu einer Steuerung, so wie auch Wasser zum Teich gehört!



Aber HArdy hat´s ja passend fomuliert! KLeine Kinder spielen gern...

Und so lange dem Spieltrieb keine Grenzen gesetzt werden, werden wir es auch immer weiter ausreizen und weiter verfeinern! Als nächstes steht die Onlinefunktion auf dem Plan und somit haben wir dann auch den Punkt der Sicherheit abgedeckt!
