ich versuche mir so einen Vliesfilter wie Koiroli zu bauen. Ich habe mir einen Schwimmschalter gakauft welcher den Motor von Wickeldorn bei steigenden Wasserstand steuern soll.

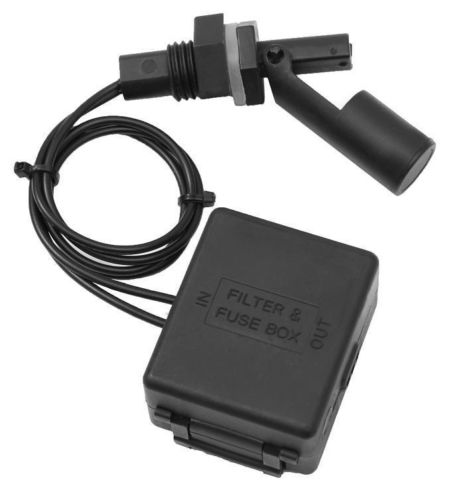

Hier der Schalter

http://www.ebay.de/itm/111147903419?_tr ... EBIDX%3AIT

Ich komme nicht dahinter wie ich die Stromanschlüsse am Leistungsschalter zusammenführen soll.
Kann mir bitte jemand helfen? Hab schon einiges ausprobiert, krieg es aber nicht hin.

Viele Grüße und vielen Dank

_________________
15000 Liter Koiteich, Oval, 1 Bodenablauf, 1 Rohrskimmer, 36 Watt tauch UVC, 16000 Liter Rohrpumpe, Reihenfilter mit 600 Liter Volumen (Bürsten, Matten, Biomaterial)

Mach mal n bild von den anschlüssen bitte. Ist da ein öffner oder ein Schließer kontakt oder ein wechsler (öffner und schließer) verbaut?

_________________
Gruß Uwe

Meine Teichbaudoku:
viewtopic.php?f=1&t=15521

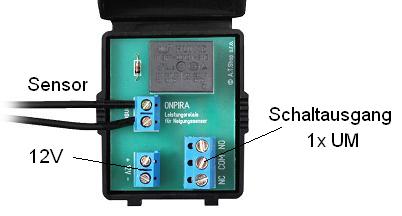

Hi, hier das Bild.







Gruß

_________________
15000 Liter Koiteich, Oval, 1 Bodenablauf, 1 Rohrskimmer, 36 Watt tauch UVC, 16000 Liter Rohrpumpe, Reihenfilter mit 600 Liter Volumen (Bürsten, Matten, Biomaterial)

Hallo,
hier ist doch alles bestens zu sehen


Das Leistungsteil benötigt eine Versorgungsspannung von 12V
Der Schaltausgang ist als Wechsler ausgeführt. (Potentialfrei)
Auf COM geht es rein und je nach Anforderung geht es auf NC oder NO wieder raus zum Antrieb.
Achtung max. 10A
Ich würde ein Koppelrelais nachschalten.

Gruß Martin

So wie Martin geschrieben hat. Das schwarze Kästchen braucht 12V Versorgungsspannung um arbeiten zu können. Im unbetätigten zustand des Schwimmers ist der Kontakt zwischen COM und NC geschlossen. Steigt der Wasserstand und der Schwimmer wird betätigt, dann schaltet der wechsler und der Kontakt zwischen COM und NC wird geöffnet und zwischen COM und NO wird geschlossen

_________________
Gruß Uwe

Meine Teichbaudoku:
viewtopic.php?f=1&t=15521

Hallo zusammen, vielen Dank für die Antworten.
Jetzt habe ich es kappiert. Könntet Ihr mir noch einen Tipp geben wie ich die 12V Netzspannung realisieren soll? Soll ich mir einfach so einen 12v Netzteil kaufen?

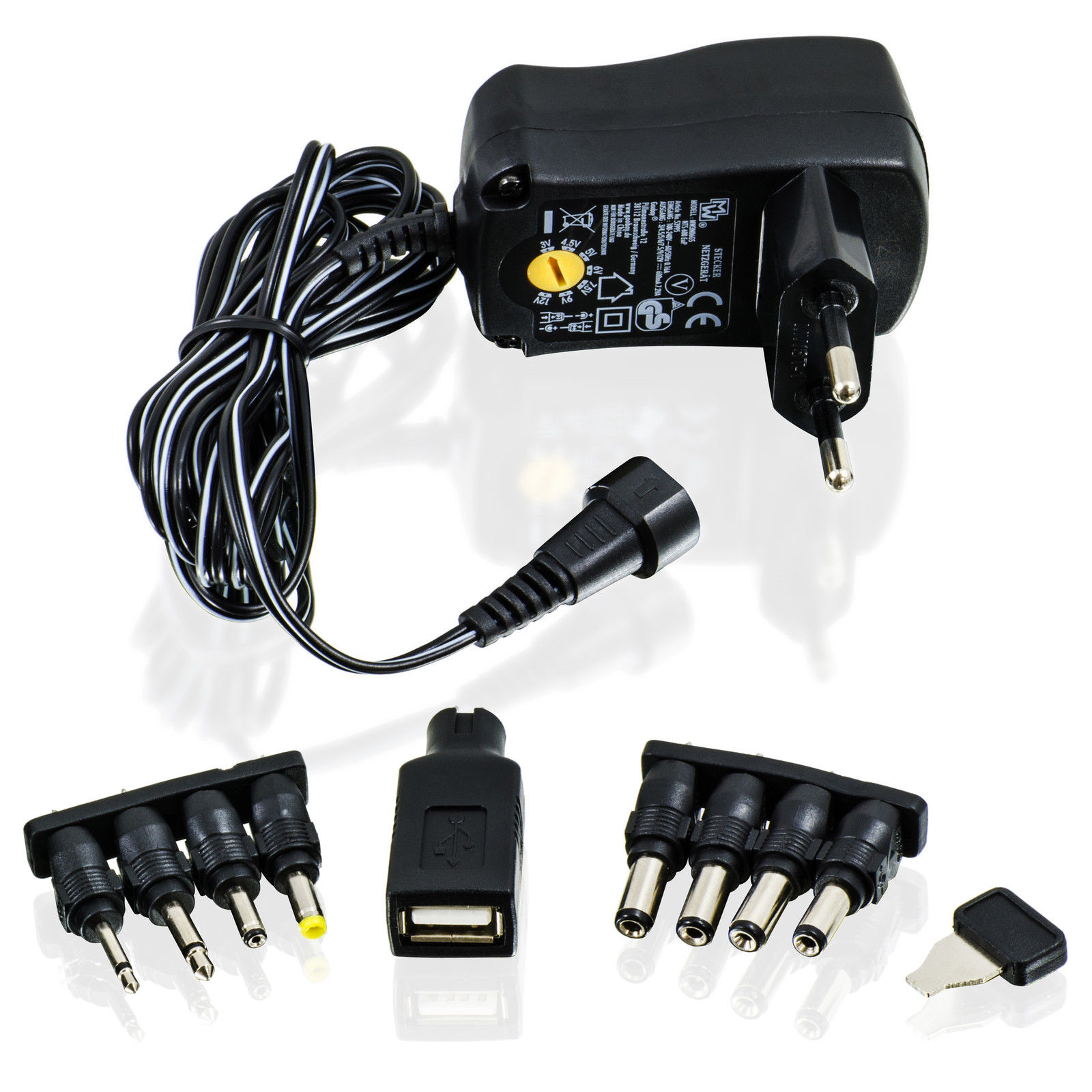

http://www.ebay.de/itm/1A-Universal-Net ... 53fad402c5

Vielen Dank

_________________
15000 Liter Koiteich, Oval, 1 Bodenablauf, 1 Rohrskimmer, 36 Watt tauch UVC, 16000 Liter Rohrpumpe, Reihenfilter mit 600 Liter Volumen (Bürsten, Matten, Biomaterial)

Hallo,

ja, dieses Netzteil wäre Ok zwecks 12V Versorgungsspannung für das Leistungsteil.
Nur auf +/- achten.
Wo der + ist, sollte auf dem Netzteil angegeben sein.

Gruß Martin
