Hallo
Bin gerda dabei eine SPS Steuerung für den Vliesfilter zu bauen.
Moeller Easy 512 AC-RC

Steuerung:
Steuerung ist mit einer Moeller Easy SPS gemacht.
Steuerung mit Niveauschalter zur Wasserstandsmessung.
Mit steigendem Verschmutzungsgrad vom Filtervlies steigt der Wasserstand im Filterbehälter an und erreicht den oberen Niveauschalter.
Mit erreichen eines Höchstwasserstand wir der 12V- Antriebsmotor aktieviert, dieser transportiert nun das Filtervlies 3 Sekunden weiter. Anschließend erfolgt eine Wartezeit von 20 Sekunden, in der die Steuerung nicht auf den Sensor reagiert. Zwecks der Wasserträgheit.
Sollte der Sensor wegen einer Störung dauerhaft aktiv sein, z. B. durch Verstopfung des Wasserrücklaufes oder durch Verkantung des Vlies, würde dies zu ständig wiederholten Motorläufen führen. Daher wurde die Anzahl derartiger Wiederholungen auf 3 begrenzt.
Bei 3 Wiederholung Schaltet die Steuerung auf Störung.
Diese Einstellungen dienen zur effektiven Auslastung des Filtervlieses und um unnötigen Vliesverbrauch zu vermeiden.
Ein Manuelbetrieb ist möglich für den Vliesroller

Des Weiteren ist ein Anschluss für eine UVC Lampe vorhanden, wo die Steuerung die Betriebsstunden Zählt. Rote Led 7000Stunden erreicht, so das man immer einen schnellen Überblich hat wann man die Röhre Tauschen sollte.

Sollte der Papiertransport nicht funktionieren und das Filtervlies kein Wasser mehr durchlassen, so läuft das Wasser durch den Notüberlauf wieder zurück in den Teich.
Kein Leerpumpen das Teiches möglisch.

Mal schauen ob alles geht

Bei Fragen einfach schrieb

Gruss Norman

_________________
--------------------------------------------------------------

Teichvolumen 39m³, Teichtiefe 1,4meter und 2meter
Trommler Biofilter (35m² Japan-Matten und 500Liter Helix)
FlowFriend PRO

Der Shop für Teich- Tier & PE-Schweißarbeiten
http://www.Mega-Koi.de

@ Norman,
genau die Punkte sind wichtig, Notüberlauf, wenn das Vlies, aus welchen Gründen auch immer, nicht weiterläuft, 20 sec. Wartezeit, nach 3 Wiederholungen auf Störung geht.

Leidvoll mußte ich schon mal öfters andere Gegebenheiten kennenlernen.
Keine Abschaltung des Motors bei zu hohem Wasserstand im Vlieser, etc.
Dadurch schon ein Doga-Motor durchgebrannt( war aber auch schon drei Jahre im Betrieb) da darf so ein Motor schon mal schwächeln.

Nur warum hast du 12 Volt gewählt?
Ich hab 24 Volt, wegen dem geringerem Laststrom, max. 3 Ampere.

Meinolf

_________________
Schöne Grüße aus Hagen,

Ja keine Ahnung den 12Volt Motor hatte ich noch.

Bei Störung schaltet der Motor ja sowie so ab.

Also dürfte nichts passieren.

Die Probeschaltung geht aber die Störungslampe geht nur kurz an und dann wieder aus.

Noch ein wenig dran arbeiten und es sollte gehen.

Gruss Norman

_________________
--------------------------------------------------------------

Teichvolumen 39m³, Teichtiefe 1,4meter und 2meter
Trommler Biofilter (35m² Japan-Matten und 500Liter Helix)
FlowFriend PRO

Der Shop für Teich- Tier & PE-Schweißarbeiten
http://www.Mega-Koi.de

na denn viel Spaß beim testen.

wird schon werden, berichte wenns fertig ist.

Meinolf

_________________
Schöne Grüße aus Hagen,

So, alle Funktion beim Test im Trockenen ok.

Hier mal ein paar Bilder von der Probe Schaltung.

Die Bilder vom Fertigen Schaltkasten kommen noch.

MFG Norman

_________________
--------------------------------------------------------------

Teichvolumen 39m³, Teichtiefe 1,4meter und 2meter
Trommler Biofilter (35m² Japan-Matten und 500Liter Helix)
FlowFriend PRO

Der Shop für Teich- Tier & PE-Schweißarbeiten
http://www.Mega-Koi.de

saubere Arbeit

Meinolf

_________________
Schöne Grüße aus Hagen,

So bin nun am Gehäuse dran, werde weiter Bilder noch einstellen.

Preis für die Steuerung liegt mit alles zusammen bei 190Euro, da kann man nichts sagen finde ich.

Für eine SPS Steuerung die auf Wünsche erweiterbar ist.

_________________
--------------------------------------------------------------

Teichvolumen 39m³, Teichtiefe 1,4meter und 2meter
Trommler Biofilter (35m² Japan-Matten und 500Liter Helix)
FlowFriend PRO

Der Shop für Teich- Tier & PE-Schweißarbeiten
http://www.Mega-Koi.de

Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!

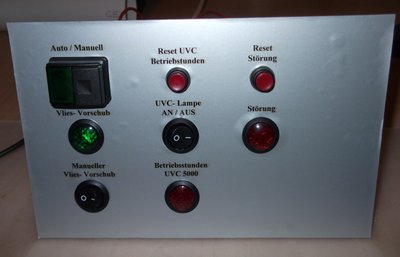

Hallo Zusammen,

Das Gehäuse ist Feritg und die Funtkion ist 100%.

Zusätzlich nochmal mit einen FI-Schutzschalter Abgesichert.

So nun soll mal besserers Wetter kommen das ich den Vliesfilter und die Schaltung mal am Teich testen kann.





Gruss Norman

_________________
--------------------------------------------------------------

Teichvolumen 39m³, Teichtiefe 1,4meter und 2meter
Trommler Biofilter (35m² Japan-Matten und 500Liter Helix)
FlowFriend PRO

Der Shop für Teich- Tier & PE-Schweißarbeiten
http://www.Mega-Koi.de

hy norman,

nimm die lose schraube noch unten raus

was mich etwas verwundert ist dein netzteil - hat der vlieser so ein minimotörchen ........... nur als tip - falls deine easy bei jedem spülen neu startet - mach was vernünftiges rein
auch hätte ich die ausgänge über relais geschaltet und nicht direkt - die easy denkt es dir.

*** ach ja- für 230V und 24V unterschiedliche kabelfarben erleichter auch einiges.

ansonsten sieht es recht pasabel aus.

_________________
gruß jürgen
--------------------------------------------------------------------------------------

Hi

Das Stimmt muss noch ein Schaltrelais rein, sowie du schon sagst, schon die ausgänge der SPS

Der Motor ist ein 24Volt Scheibenwischer Motor, das ist ok.

Wäre schöner andere Farben vom Kabel zunehmen, werde ich in Zukunft machen.
(bringt auch was Farbe rein )

Gruss Norman
