Hallo

Ich möchte euch mal zeigen, womit ich mich in den letzten Wochen nach Feierabend beschäftigt habe.

Mein Trommelfilter ist keine Deutsche Ingenierskunst , sondern ein Ergebnis von
" wo bekomme günstig vernünftiges Material her, dass ich mit den gegebenen Maschinen im Keller bearbeiten kann".
Angefangen hat alles mit zwei Edelstahlscheiben die ich günstig über einem Kumpel bezogen habe. Leider konnte ich keine Wunschmaße angeben und musste die übernehmen die gegeben waren.
Somit stand die Marschrichtung fest, aber ich glaub ich fang mal von vorne an.

Vor ein paar Jahren habe ich mir für meinen Vorfilter zwei Sifis gebaut. Leider musste ich schnell feststellen, dass das nicht das richtige für MICH ist . Durch die ständigen Probleme mit dem Rotor habe ich schnell die Lust verloren.

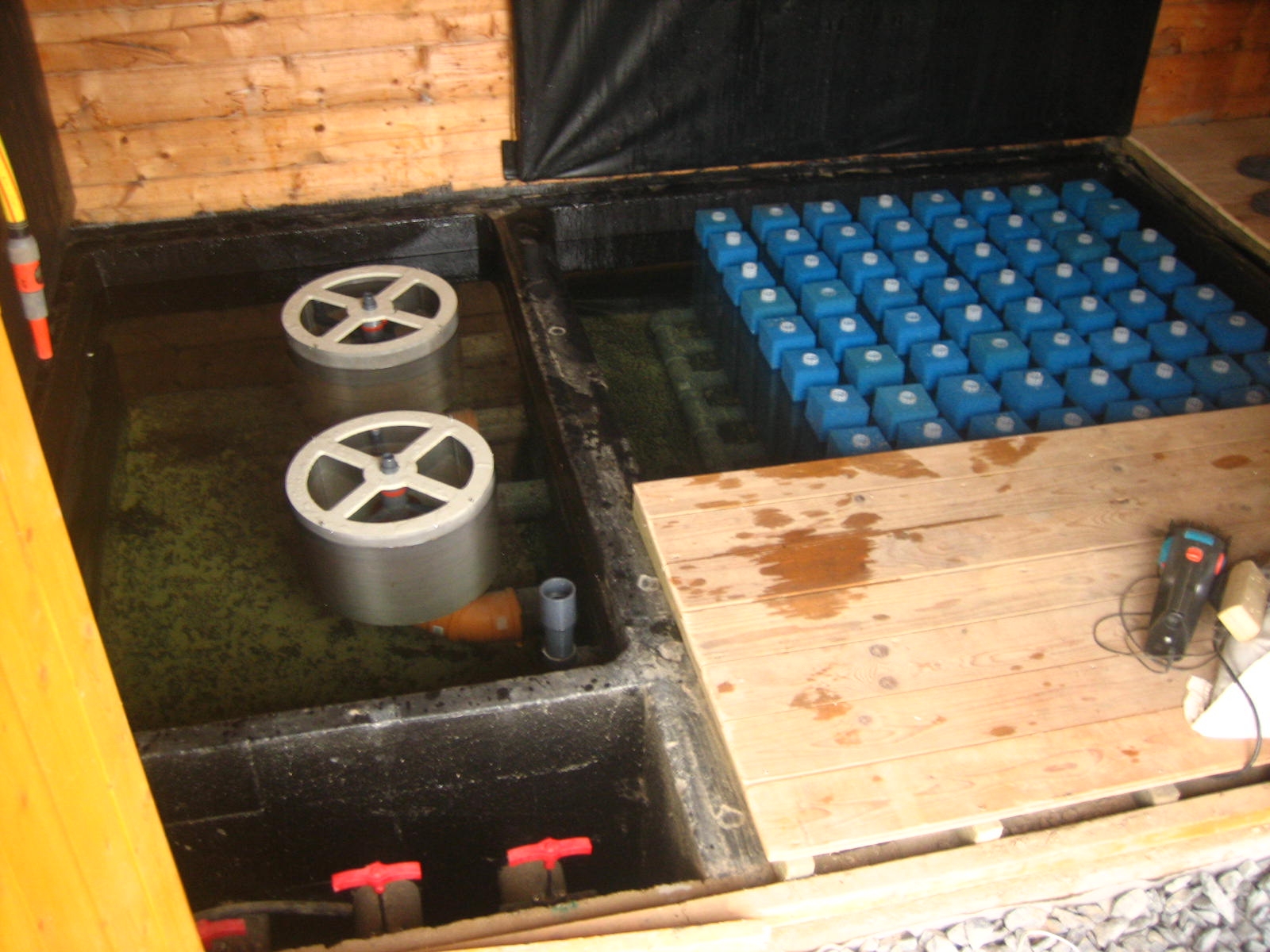

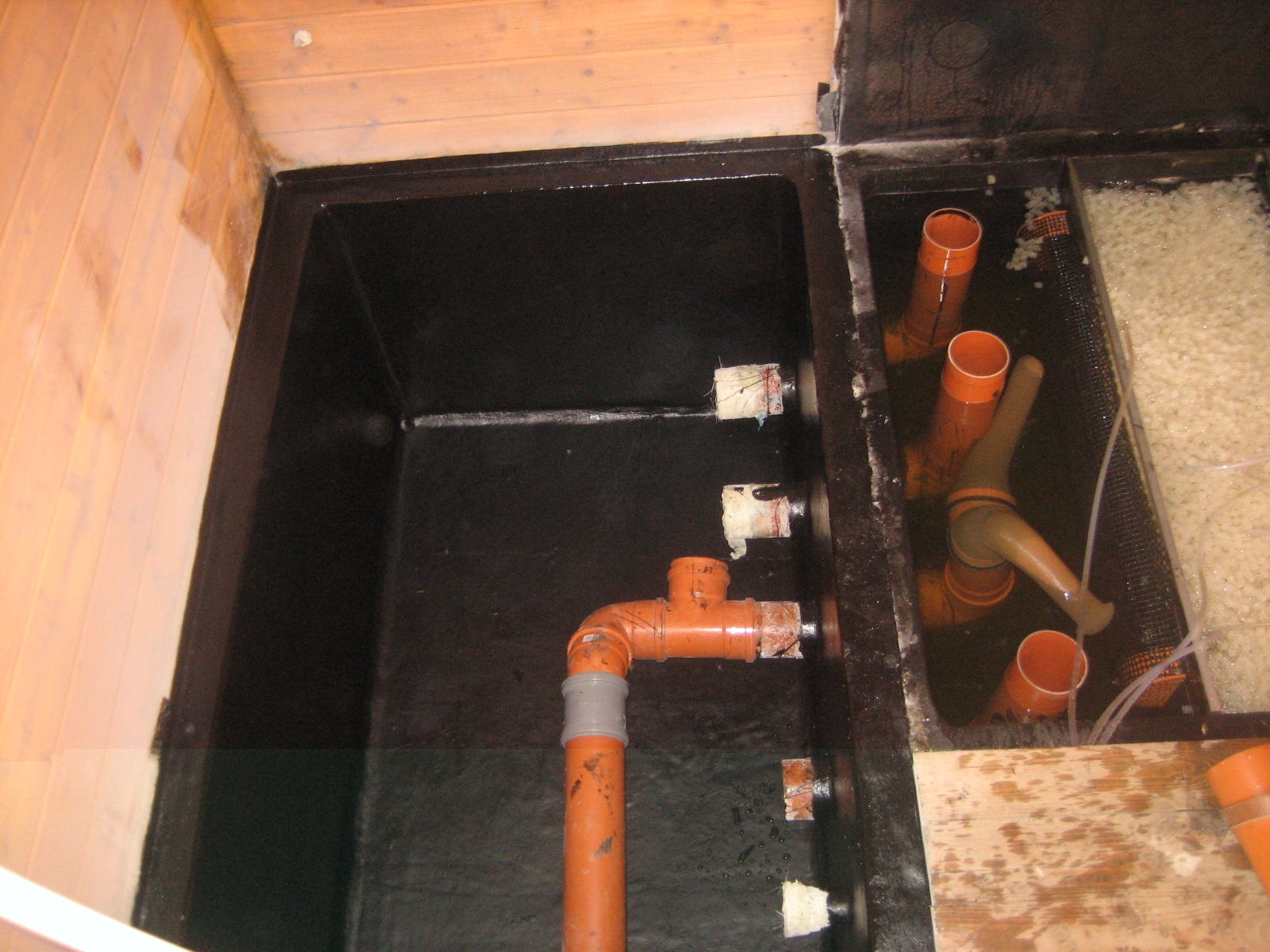

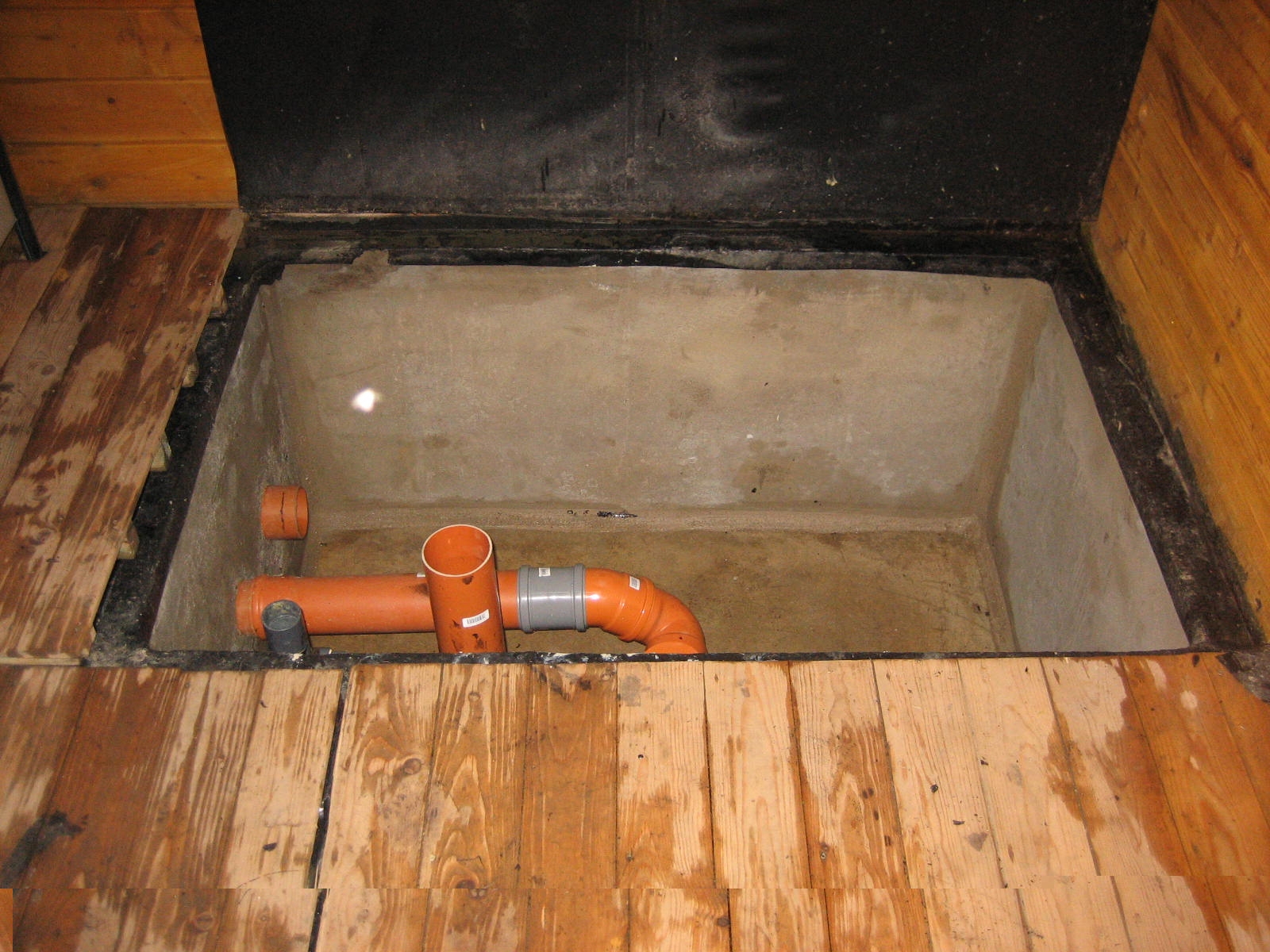

Vor den Sifis kann man meine 3 Zuläufe (2 BA,1Skimmer) mit den Zugschiebern sehen.
Die Rotoren wurden dann ausgebaut, die Filterkammer mit zwei Kunststoffplatten unterteilt, die Sifis bekamen dann 300er KG-Rohr Deckel und wurden auf die Seite gelegt. Angetrieben habe ich das ganze mit einem langen Zahnriemen und einem Rolladenmotor. Gesteuert habe ich den Filter mit einer IKS und Pegelsensor.
Das hat auch super funktioniert .



Dann hat mich letztes Jahr die "Flüssigfolienseuche" erwischt
Blasen ohne Ende, trotz einer sauberen Verarbeitung nach Herstellerangaben .
Die Folie hat aber auch einen großen Vorteil ich konnte mit ein paar Handgriffen meiner Kammer das Fell über die Ohren ziehen.



Zeitgleich habe ich dann den kompletten Filter verkauft und das Geld in GFK und Edelstahl investiert



gleich gehts weiter

dann gings los

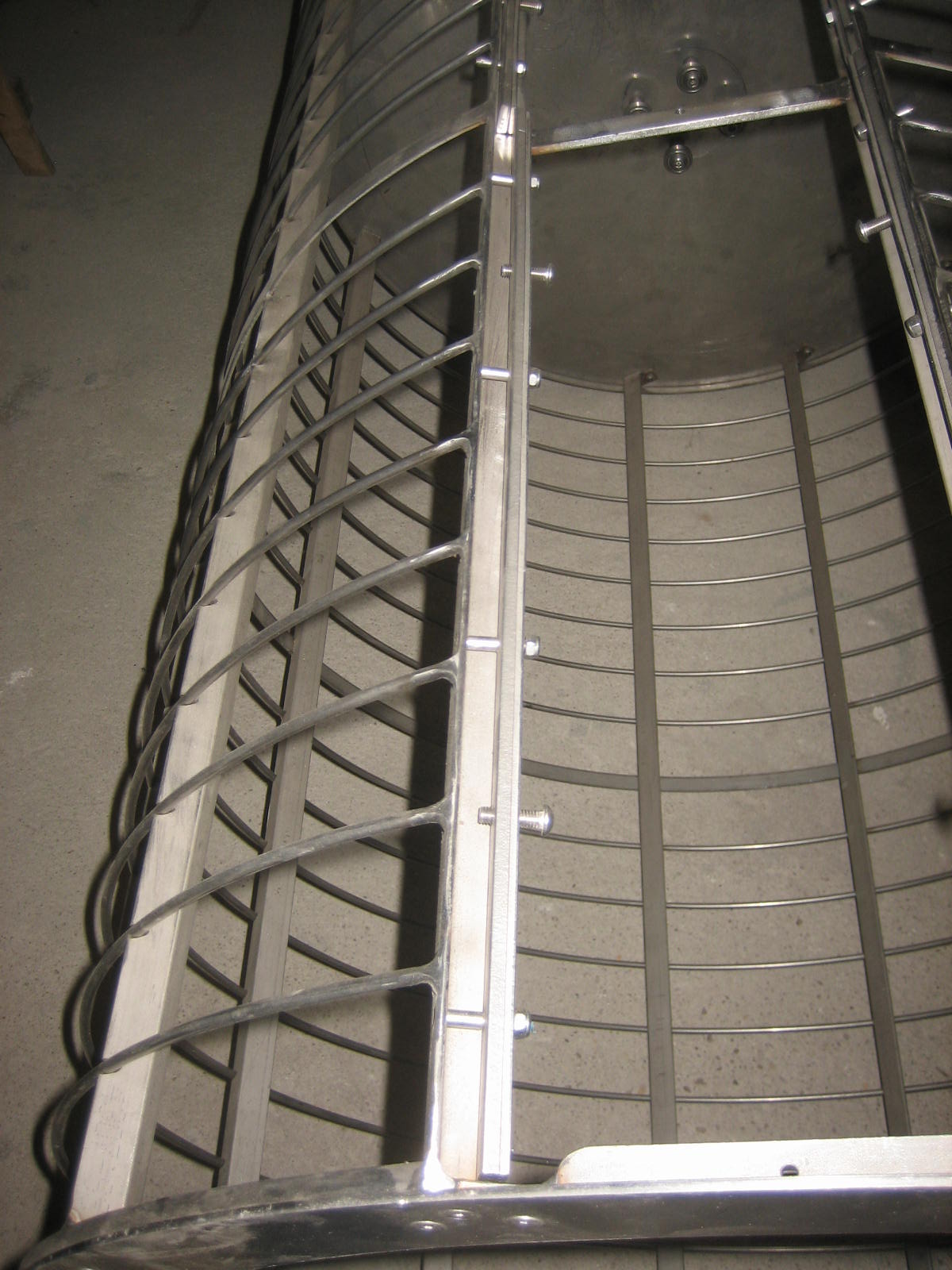

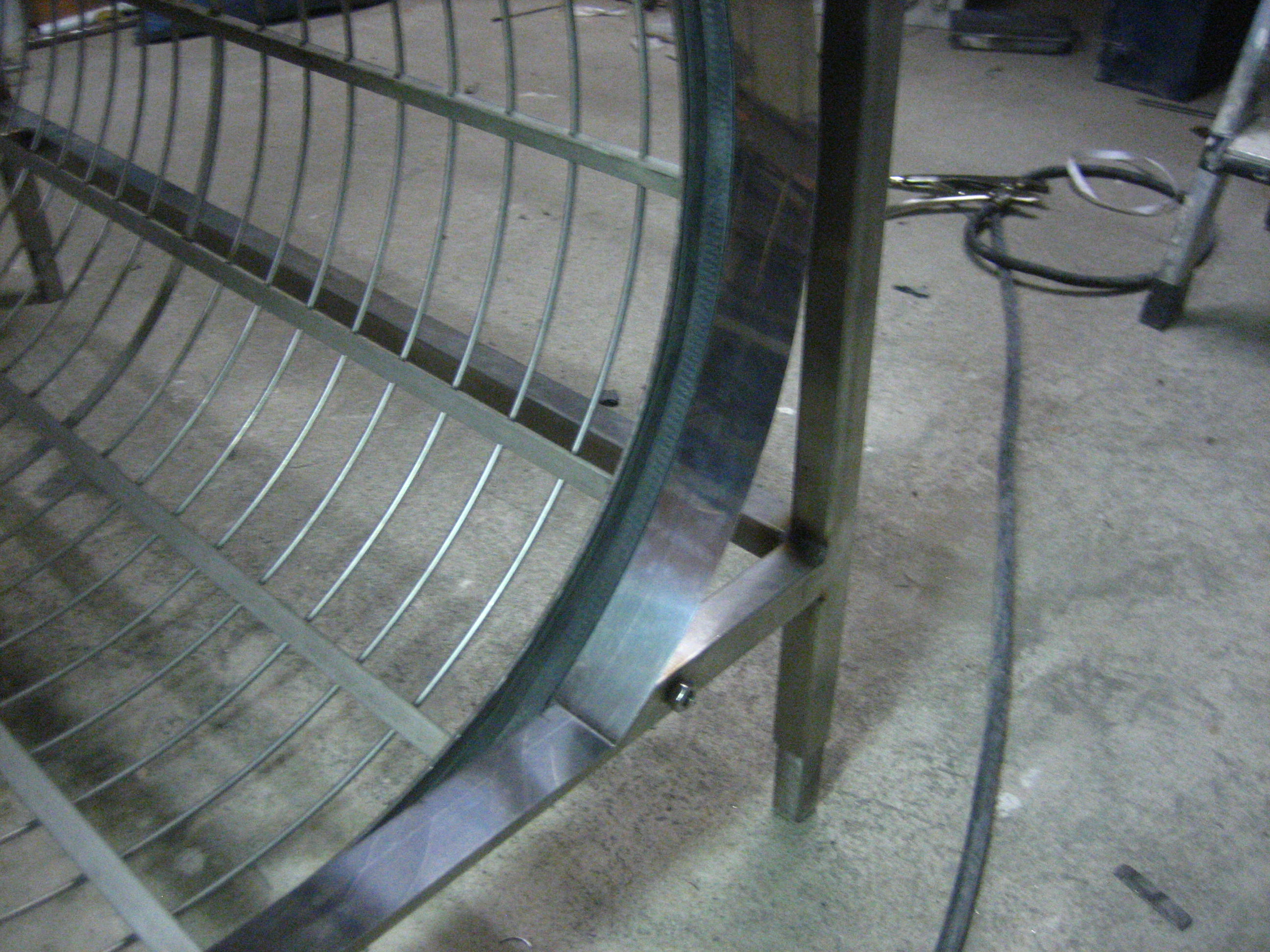

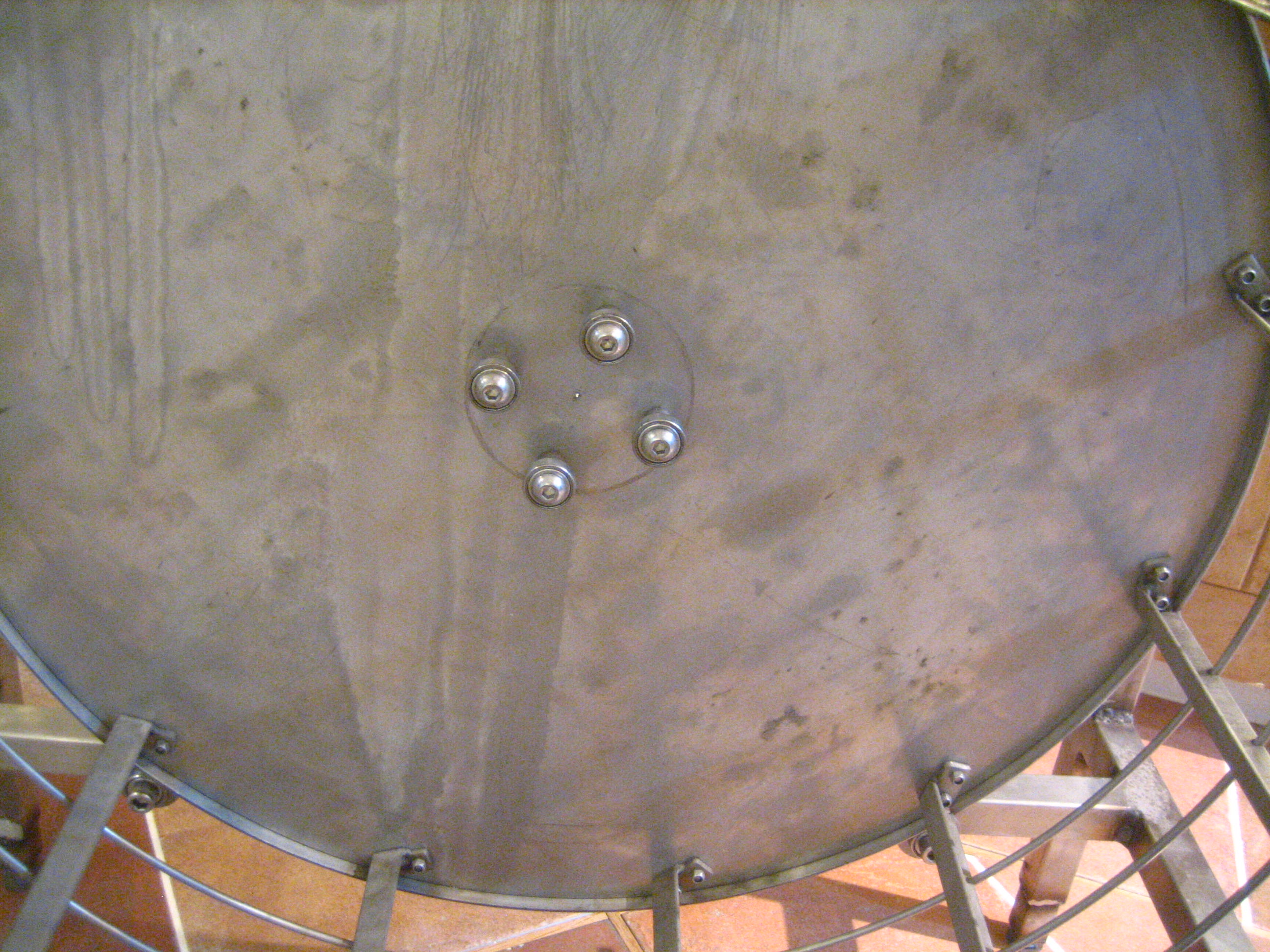

zwischen den Scheiben habe ich 15er Winkel verschraubt und darauf 5mm Rundstahl gebogen.

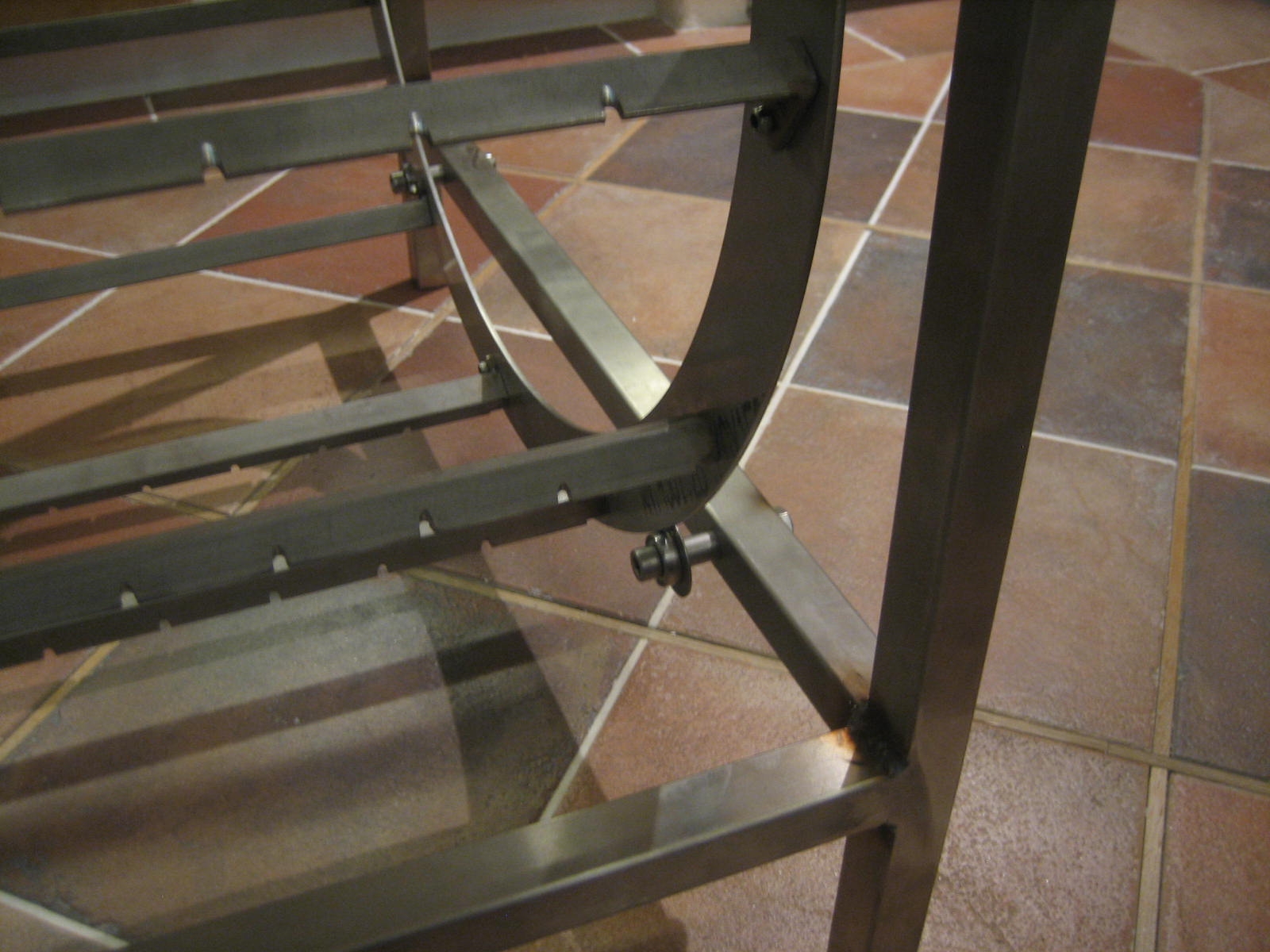

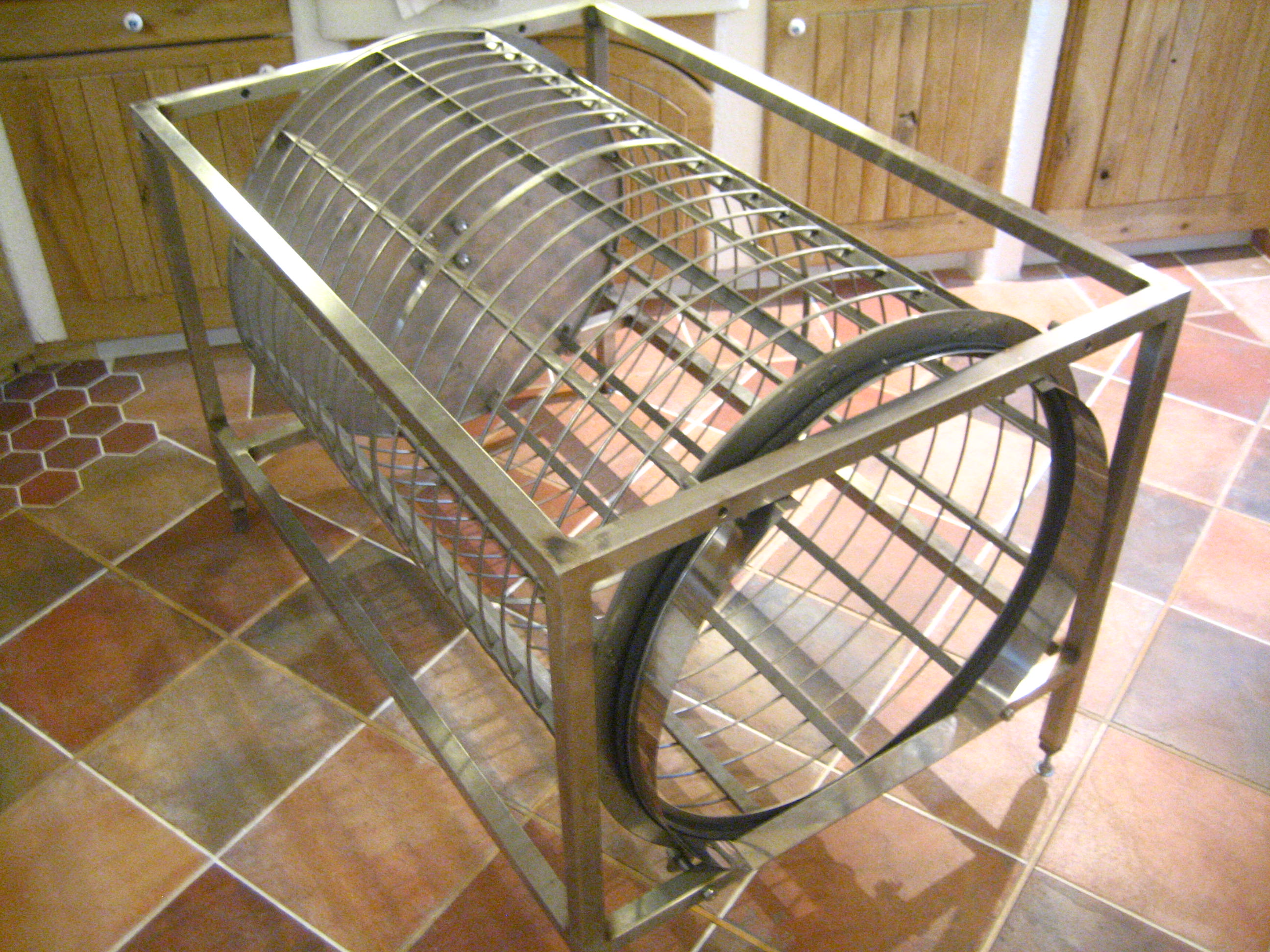

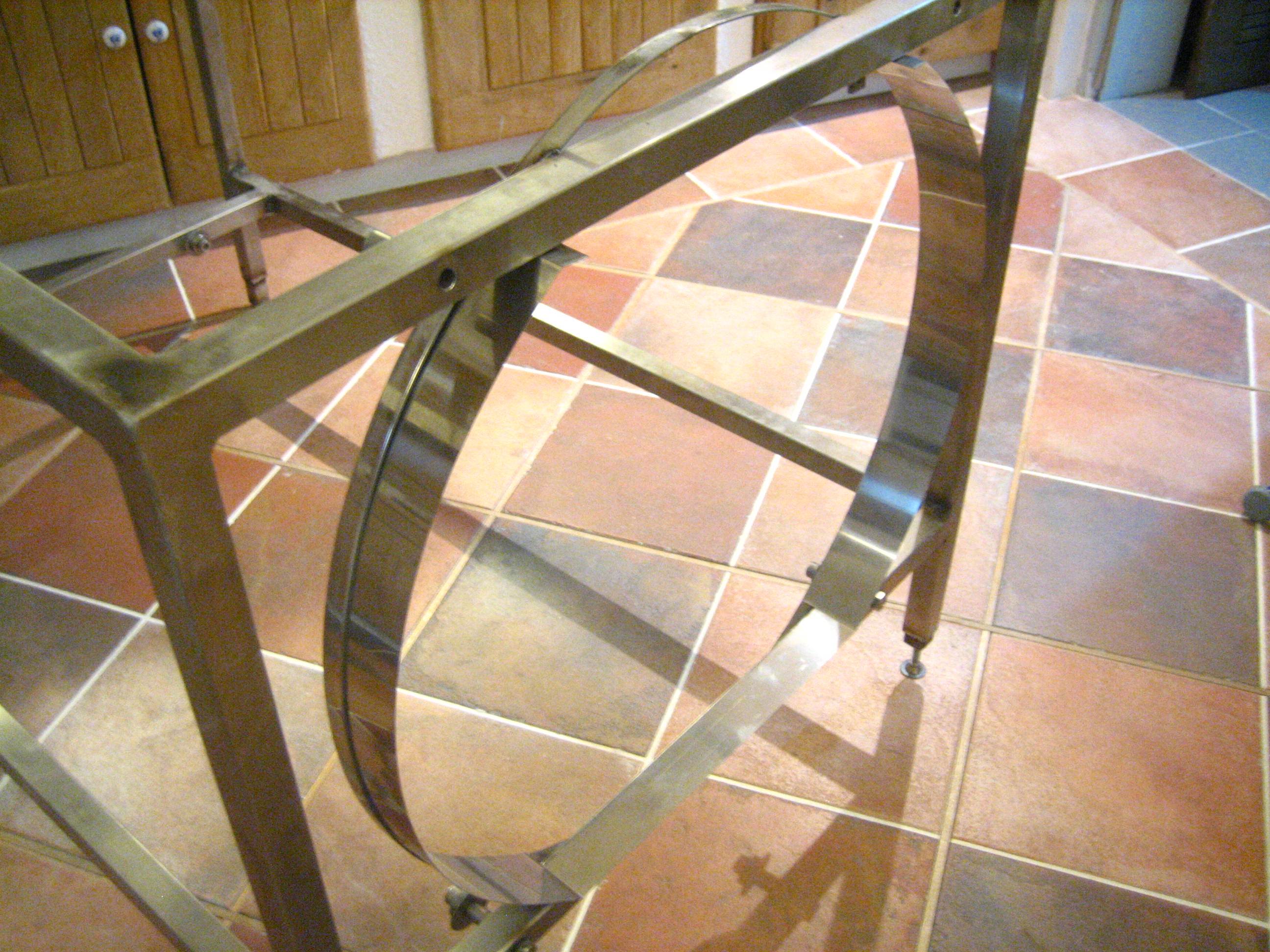

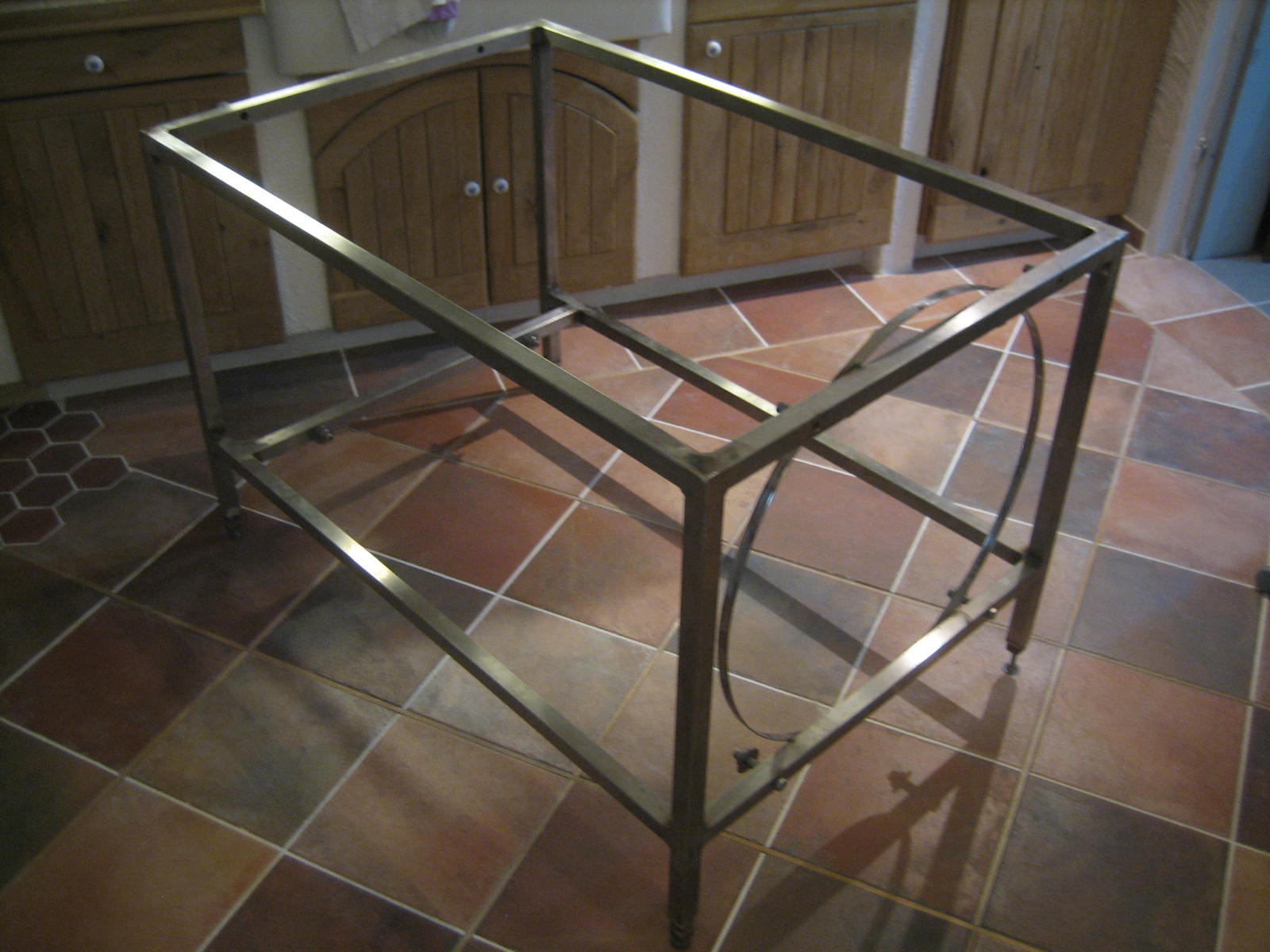

Die Trommel läuft auf Kugellagern in einem Gestell.

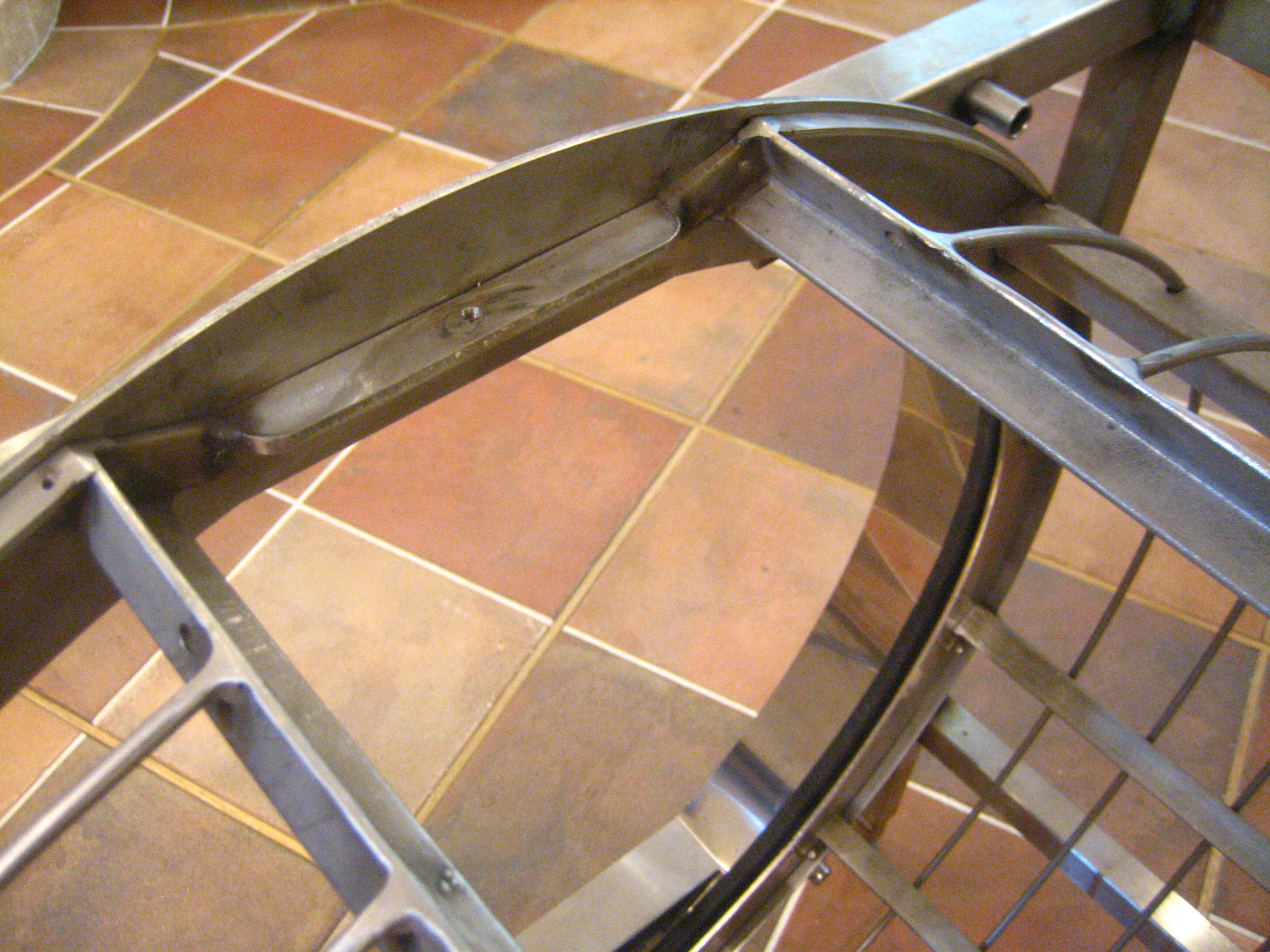

ein Stahlring wurde am Einlauf angeschweißt.


ein Blechstreifen wurde in Form gebogen und an dem Ring befestigt.


auf die Kante kommt dann ein Dichtprofil ( Meterware bei Ebay)




Die Trommel liegt dann bündig am Dichtprofil an

Bitte keine Diskusion über die Größe der Trommel . Der Winkelstahl wurde mir in der Länge geliefert und abschneiden hab ich nicht über das Herz gebracht und die innenmaße meiner Filterkammer wollte ich ausnutzen. Eine Teicherweiterung steht jetzt schon fest, ich warte nur darauf, dass meine Folie den Geist aufgibt . Der Filter soll quasi mit seinen Aufgabn wachsen. Es können zwei Filtersiebe nebeneinander aufgezogen werden, für den Anfang sollte jedoch eins völlig ausreichen, ich probier das einfach aus.

Hier ist die Serviceklappe zu sehen.

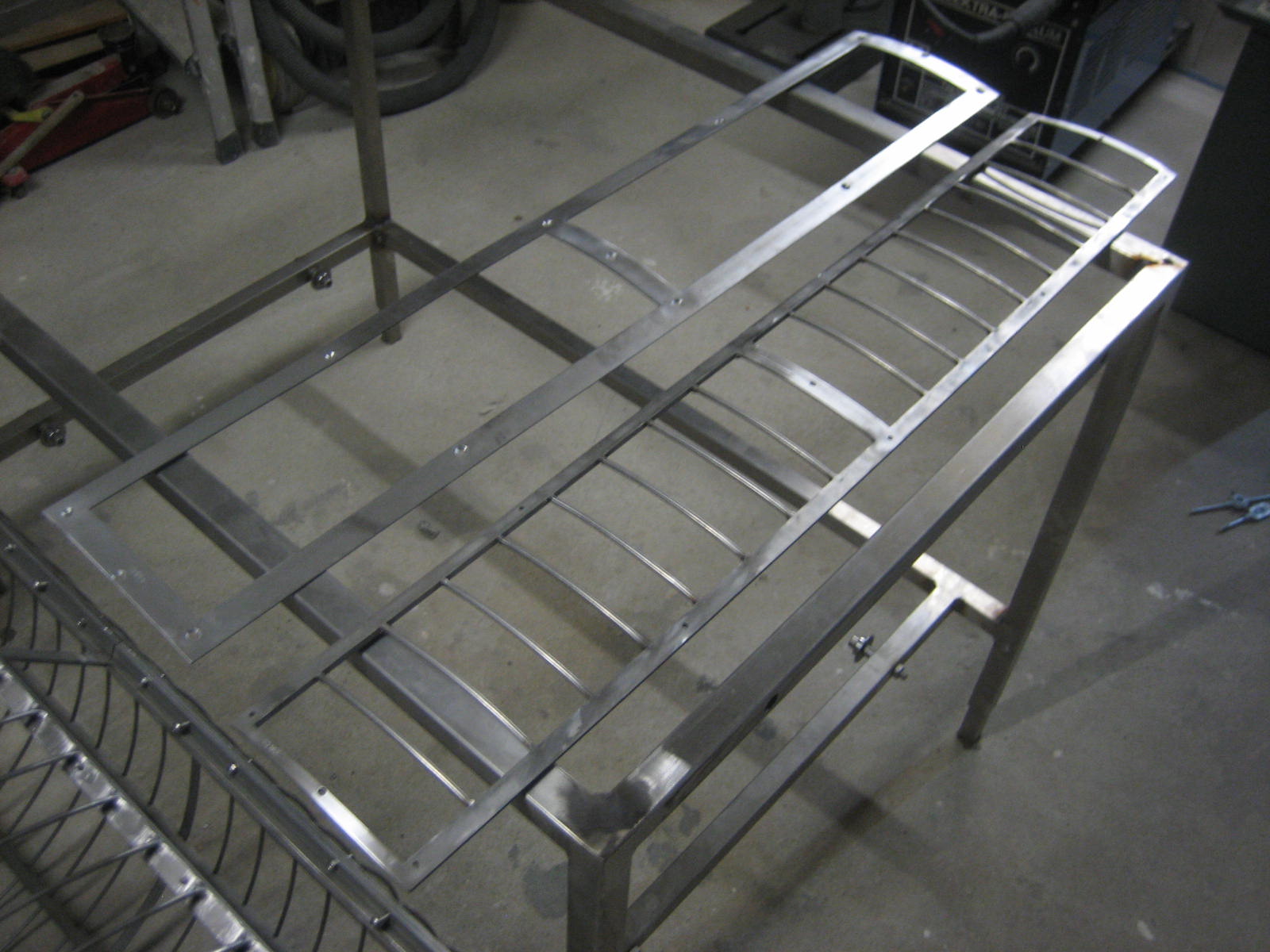

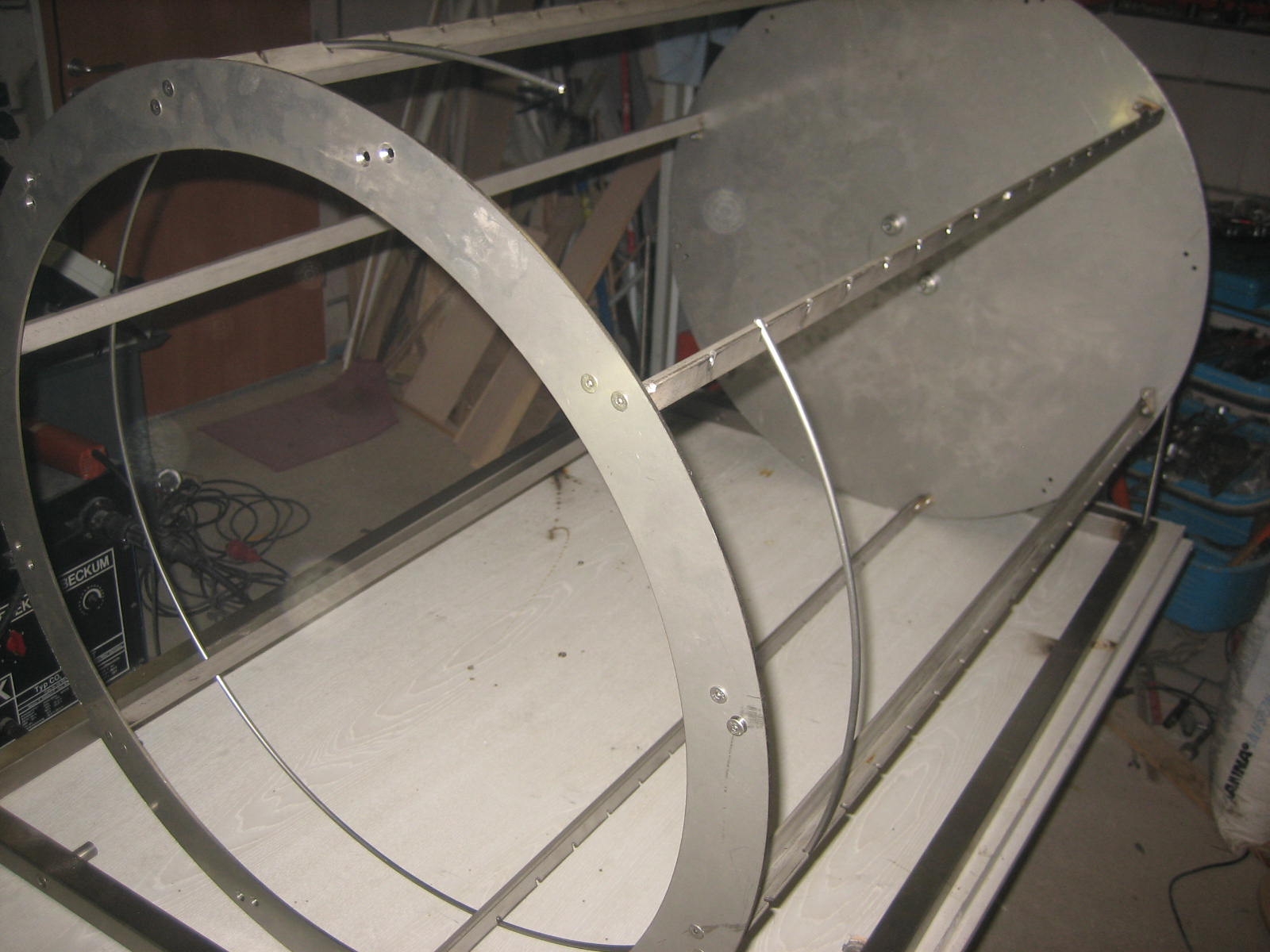

zwischen den beiden Rahmen kommt dann die Gaze

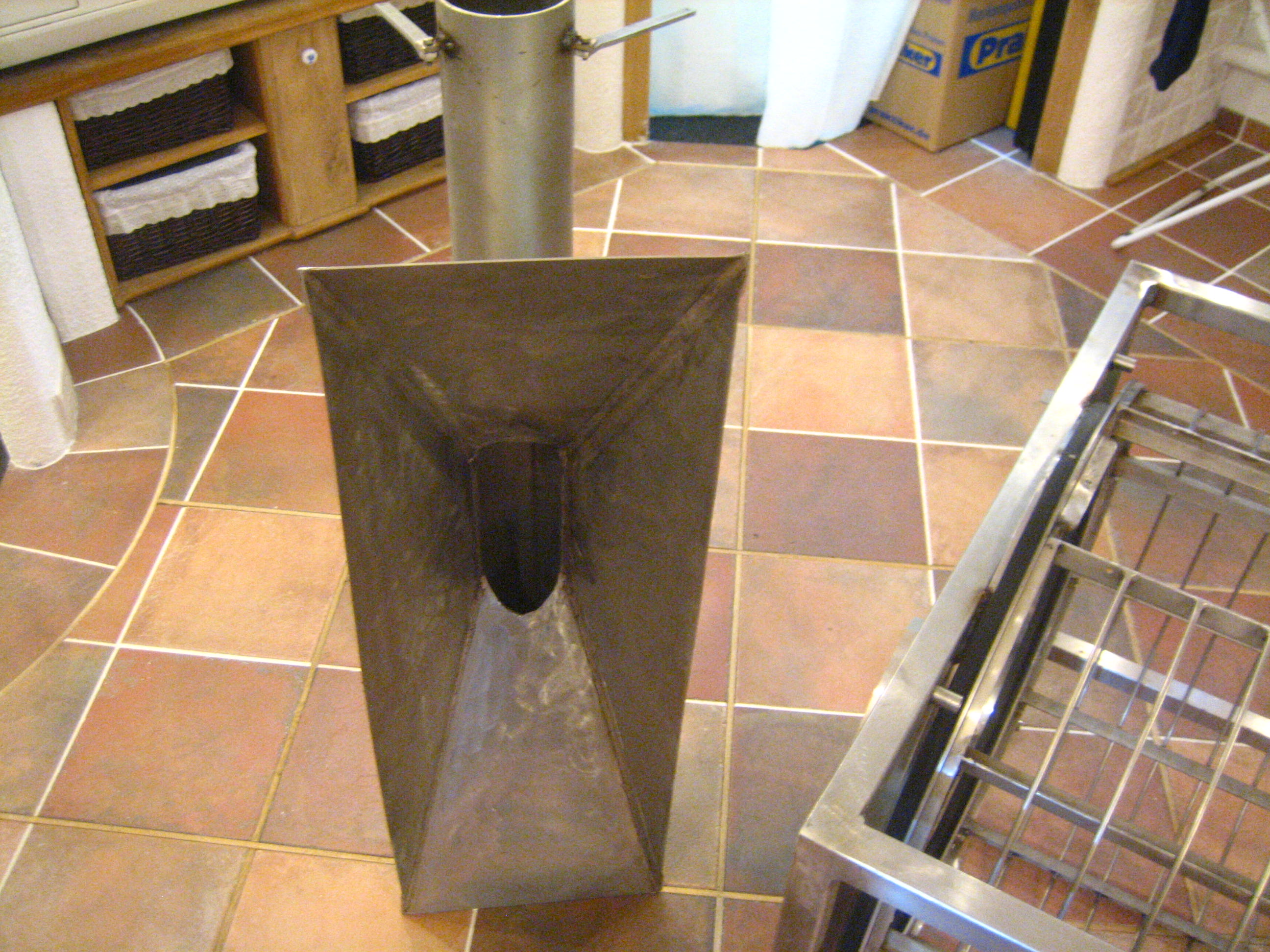

der Trichter hat sich leider trotz ausreichender Kühlung beim Schweißen verzogen, da muss ich nochmal ran.




Geführt wird das Rohr mit Kugellagern.


Die Gaze wird zwischen 2 Flacheisen eingeklemmt und von innen gespannt.

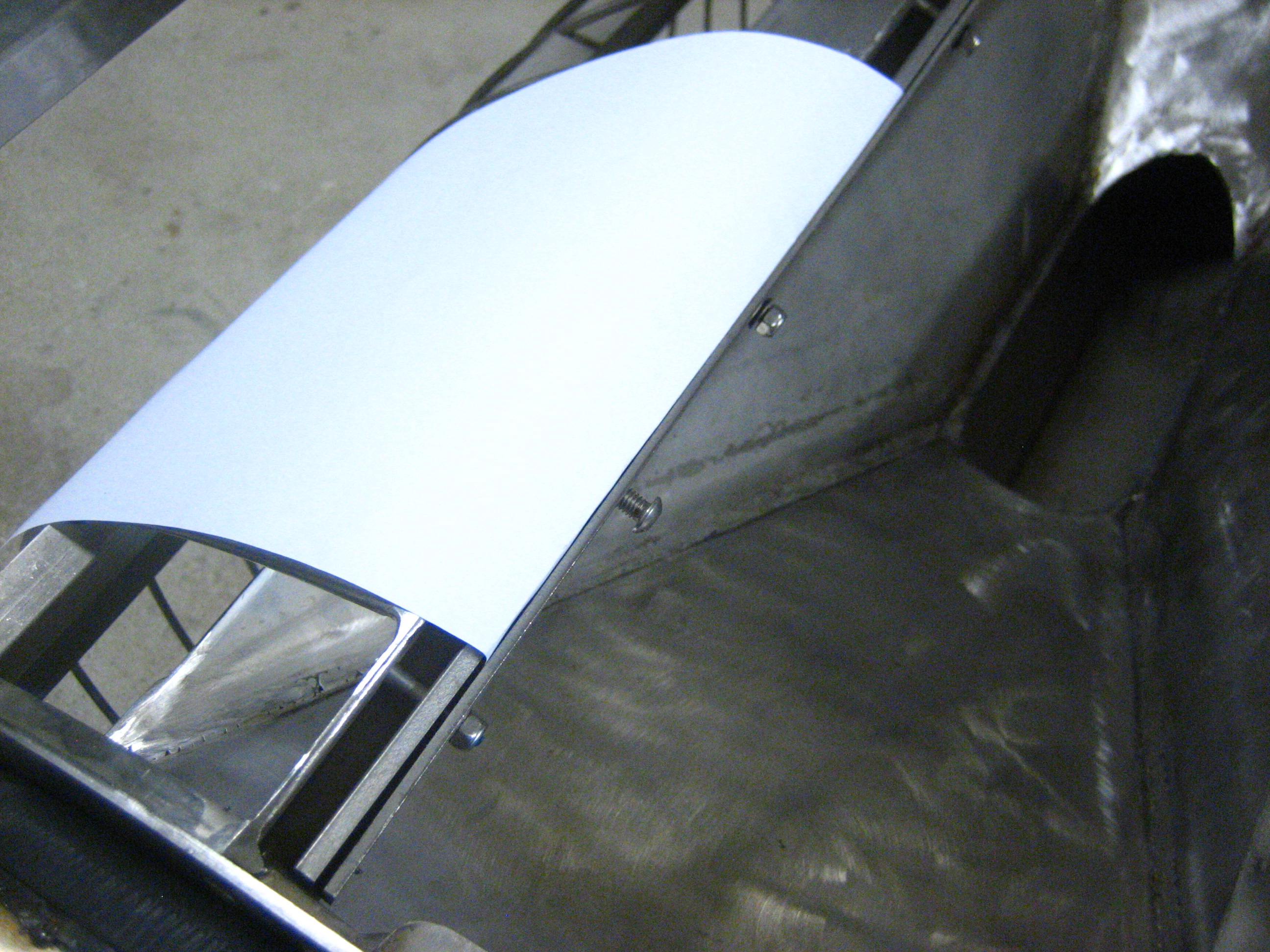

hier hab ich mal Papier eingespannt, so kann man es besser erkennen.

Außenrum kommen an den Rändern und in der Mitte noch Blechstreifen, dass spannt die Gaze zusätzlich.

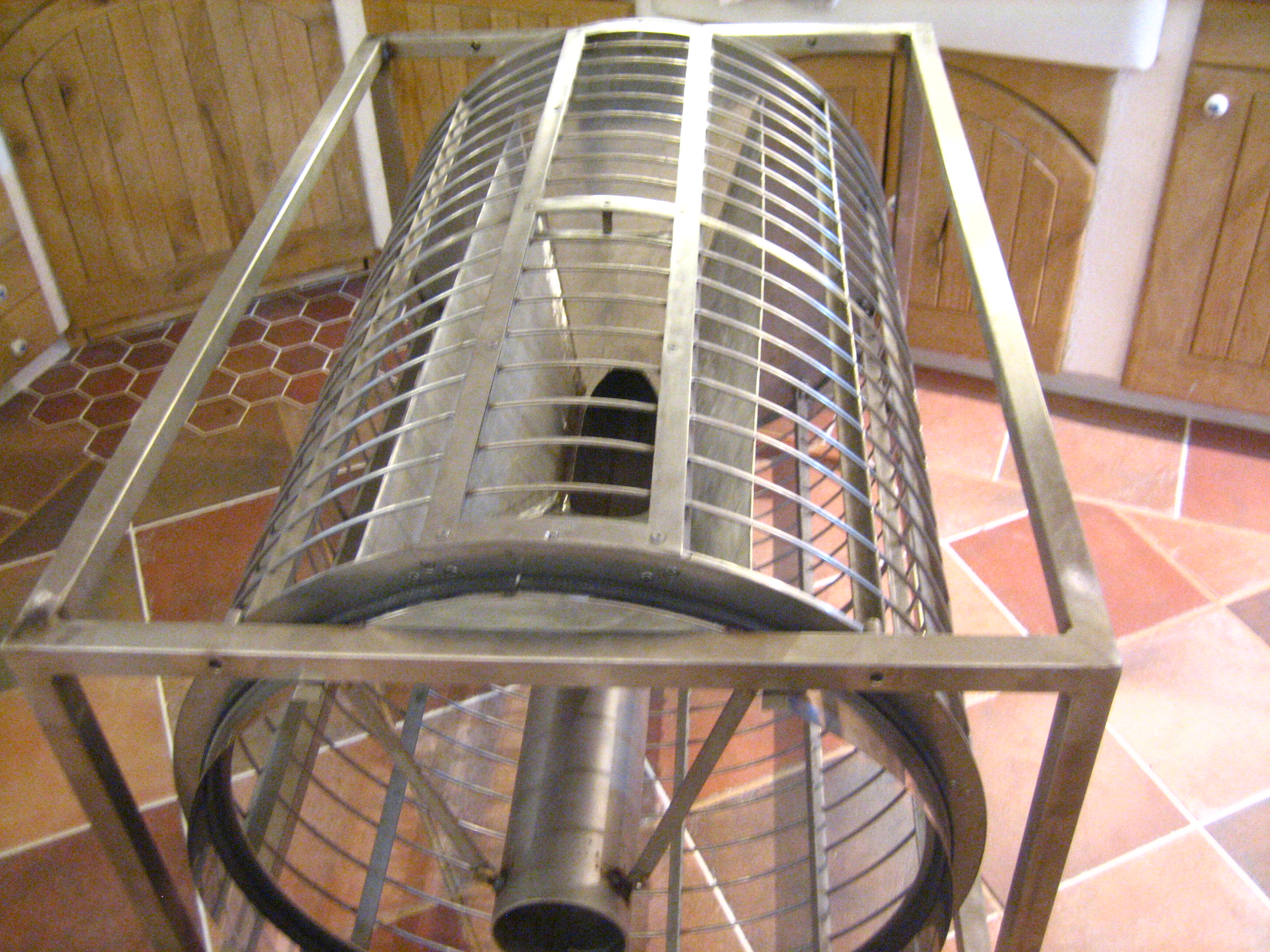

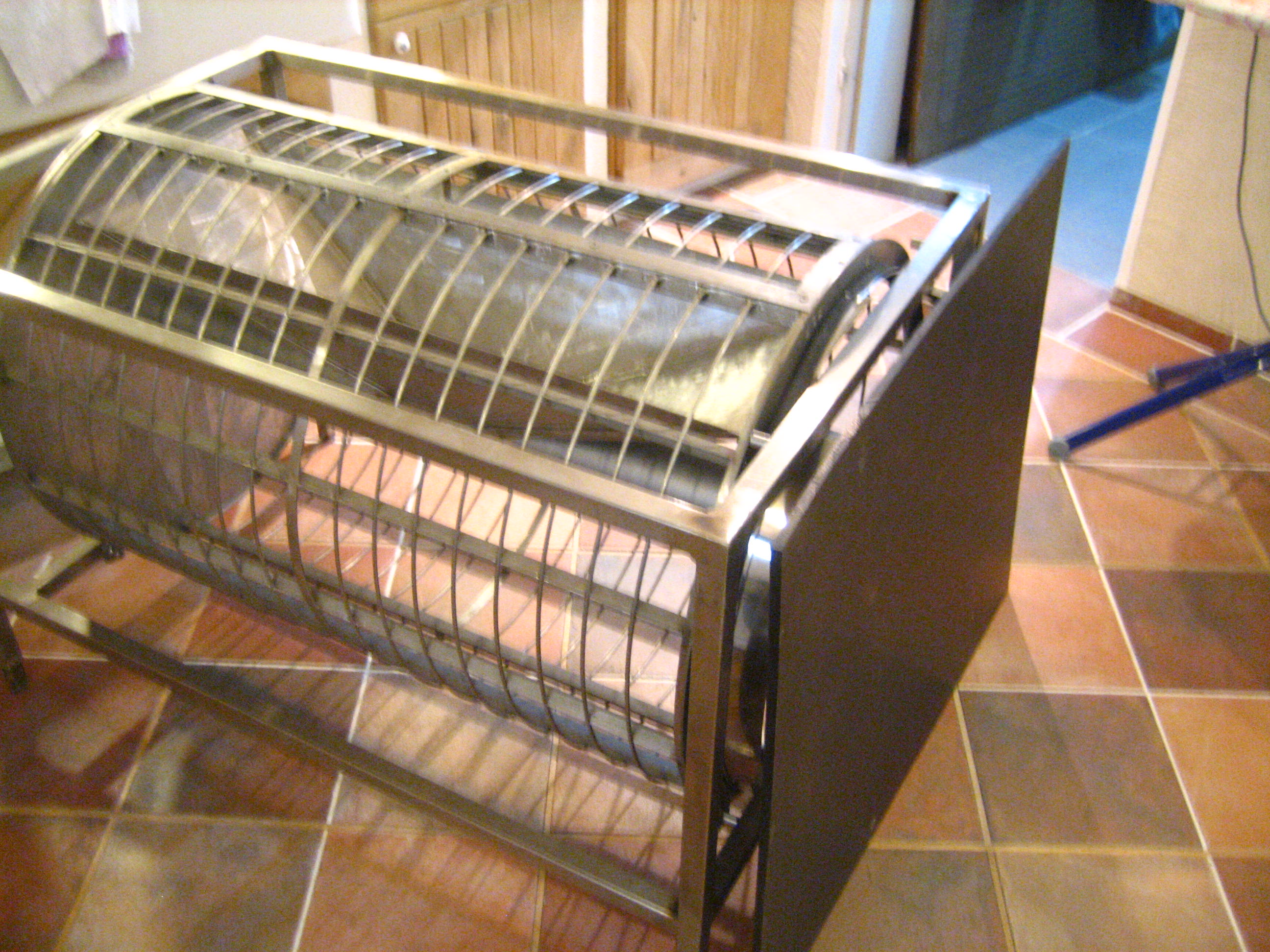

Vorne wird der Filter noch mit einer Kunststoffplatte verschlossen und in die Kammer gesetzt.
Hier noch ohne Loch am Einlass.


Den Antrieb möchte ich wieder mit Zahnriemen realisieren. Dafür habe ich mir eine 20mm dicke Kunststoffplatte besorgt, die ich mit der Oberfräse bearbeiten möchte. Neben dem Gestell kommt ein Wasserdichter Kasten mit dem Motor. Die Antriebswelle soll mit Symeringen abgedichtet werden um den Motor zu schützen.

Die einzige Frage die noch offen ist, ich weiß noch nicht welche Spülpumpe ich kaufen soll. Ich habe Google einmal rauf und runter aber beantwortet sind meine Fragen noch nicht wirklich.
Ich würde gerne ca.10 Lechler-Düsen und eine Tauchpumpe verbauen. Das ich für hunderte von Euros eine richtig gute Pumpe bekomme ist klar.
Mir würde eine von Güde gefallen, die ist aber nur für Trockenaufstellung geeignet ist. Für den Zulauf müßte ich dann wieder die Wände der Filterkammer aufstemmen, daher wäre mir eine Tauchpumpe lieber.
Hat vieleich jemand einen Tipp für mich

Koigruss Alfred

Hi Alfred,
alles in Edelstahl, das ist ja mal edel.

Welchen Durchsatz soll der Trommler denn letztendlich haben?

_________________
Fischige Grüße
Jörg

"Je mehr ich weiß, desto mehr erkenne ich, dass ich nichts weiß."
"Fantasie ist wichtiger als Wissen." (Albert Einstein) Selbst diese hilft aber nicht immer weiter!

Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!

Hallo Jörg

Ich fahre in der Regel einen Durchsatz von 25m³/h. Wie ich aber oben bereits angedeutet habe, möchte ich ca. auf das Doppelte aufstocken. Das werde ich dieses Jahr aber nicht mehr schaffen.
Das der Filter zur Zeit Oversize ist, ist mir klar. Sollte ich aber trotzdem feststellt, dass der Filter trotz Umbau doch zu groß ist, könnte ich mir vorstellen diesen zwangszuspülen (also 1 mal pro Stunde oder so). Auch eine Verkleinerung auf die Hälfte wäre eine Option.Deshalb habe ich die Seitendeckel verschraubt. Zur Not schneide ich die Trommel genau in der Mitte auseinander,ein paar Halter angeschweißt und wieder verschrauben, dann hab ich zwei kleinere Trommeln statt einer großen.
Ich bin aber zuversichtlich, dass der Filter mit meinem Fadenalgenproblem ausgelastet sein wird.
Es gab in den letzten beiden Jahren Wochen in den ich täglich geerntet hab , da kommt ganz schön was zusammen.

Koigruss Alfred

Servus Alfred,

war das ernst gemeint, Werkzeug das im Keller steht?!?!

Ein Edelstahlschweissgerät habe ich nicht im Keller stehen

und kenne auch nicht viele die ein solches Gerät überhaupt besitzen.

Gruss
Bernhard der echt neidisch ist...

_________________
______________________________________________________________________________________________________________________
Der wahrscheinlich weltweit einzige Koifutterhändler, der eigentlich gar kein Futter verkaufen will!
http://www.koifutterhandel.de
Lieferung ist tagesformabhängig, Paypalzahlung ist aber möglich.

Hallo Bernhard

Ich verstehe deine Frage nicht?

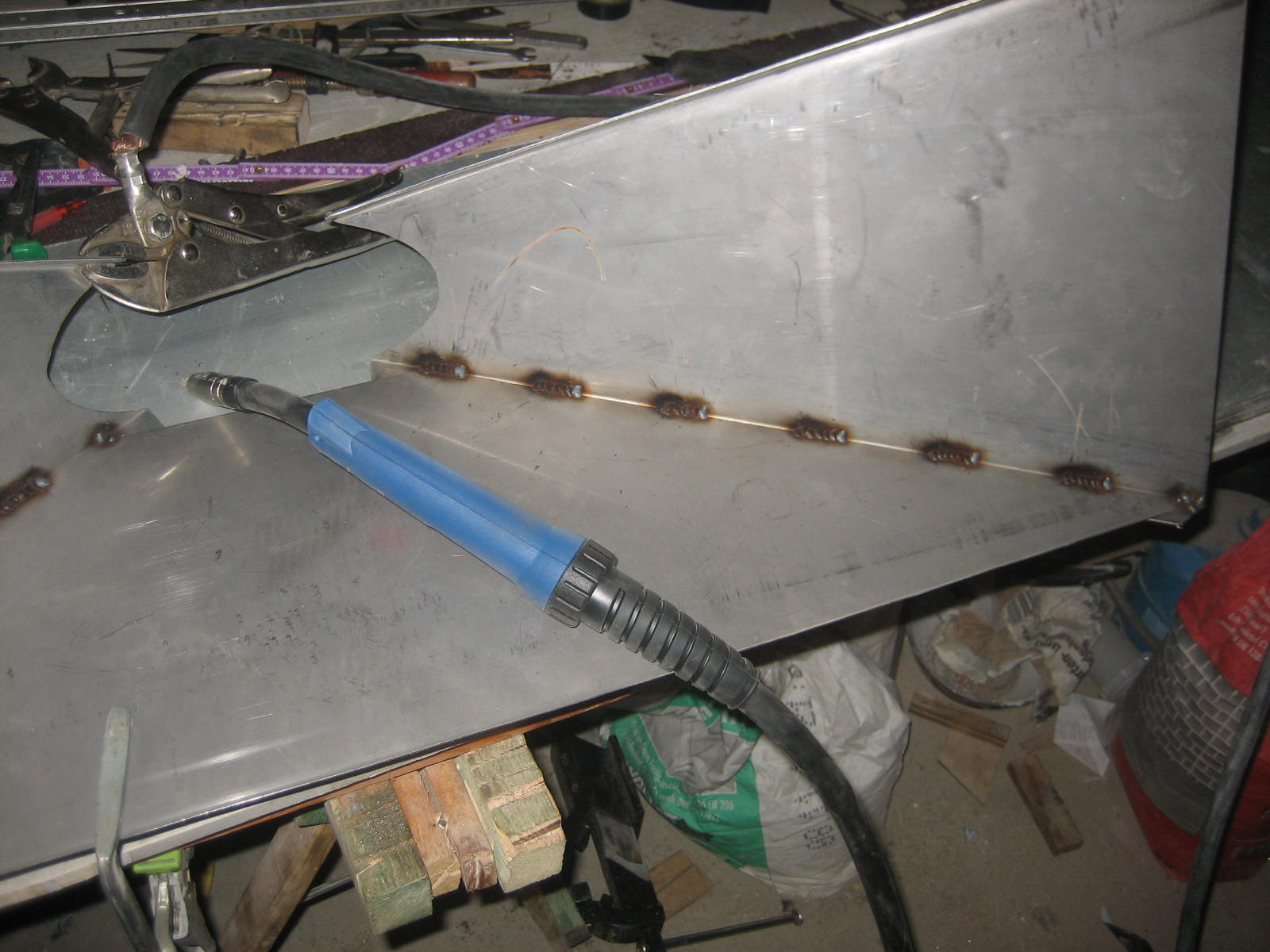

Ein Mig/Mag Schweißgerät ist doch schnell besorgt. Eine Teflonseele (10 Euro bei Ebay) Mischgas (Leihflasche 45 Euro + 150 Euro Pfand) und ein Röllchen Edelstahldraht (ab 20 euro bei Ebay, oder bei uns im Baumarkt) ist für mich eine super Alternative zu einem WIG Schweißgerät.
WIG ist natürlich deutlich im Vorteil, MIG reicht aber für den Hobbybereich völlig aus

Ich habe mich nur bei der Leihflasche von unserem Ortsansässigen Gashändler belabern lassen. Der hat mir nämlich Argon verkauft , das ist erstens teurer und geht mit MIG überhaupt nicht. Die Schweißtemperatur ist viel zu hoch und rußt und spritzt wie Sau. Eine Umstellung auf das günstigere Mischgas war ein voller Erfolg, damit bekommst du einwandfreie Ergebnisse hin.
Ein altes E-Schweißgerät mit ner guten Elektrode geht aber auch.

Koigruss Alfred
