Moin karlchen.
Dich muss ich mal wieder loben. Du bist immer auf zack und hast immer einen guten Tip.

Eigentlich sollten Neuerungen immer vom Hersteller zuerst veröffentlicht werden....

Die Sprühbilder von tome sehen so aus, als ob die Düsen näher am Gewebe sind, als bei mir im originalen Zustand mit 8cm Abstand.
Oder sind die nach unten gedreht worden?
Wo treffen die sprühstrahlen auf das Gewebe- mittig Rinne oder links/rechts näher zum Rand?
Wenn man es vom Trommeleinlauf betrachtet.

Hier nochmal der link zum oase-TF mit den wechselseitig verdrehten Düsen:
https://www.youtube.com/watch?v=khJAGbi-_rk
Das brachte bei mir aber keinen großen Erfolg, weil die Düsen immernoch zuweit weg sind vom Gewebe.

Mit dem Umbausatz von lechler ein schmalerer Sprühwinkel?? Dann sprühen sie weiter nach vorne weg wegen der Geometrie der Zunge.
Die 90°- Düsen konnte ich trotz des neuen Düsenstocks bei mir deswegen nicht verwenden.
Da bin ich sehr gespannt- hätte mir eine Menge Bastelei erspart.
Oder haben die Düsen verschiedene Längen?

Auf der polymare- Homepage ist nichts zusehen von dem Düsenumbausatz.
Nur die alten Düsen :http://koi-landau.de/shop/index.php?page=product&info=47
Auch der gute Umrüstsatz vom kleinen zum großen Kettenrad (von 40 auf 60 Zähne) ist immer noch nicht zu sehen..
Schade- weil gerade der Kettenantrieb ist wirklich gut.
Genau wie eine komplette Liste aller Teile. Es gibt sie ja- aber nur auf Nachfrage am Telefon bei einem kompetenten polymare- Mitarbeiter. Viele Selberbauer oder polymare- Kunden würden ja ggf. gerne Antriebs- Komponenten einzeln kaufen oder eine einzelne Trommel...
Oder gar Zeichnungen der Gehäusemaße und Anschlüsse....
Finde ich schade.

Original aber aus Sicherheitsgründen ist der gute, kraftvolle Antrieb mangelhaft, da kein Kettenschutz verbaut wurde!
Das machen aber andere TF- Hersteller mit Riemenantrieben genauso mangelhaft!
Zumindest bei lavair sehe ich auch keinen Schutz.
Nicht daran zu denken, wenn jemand dort mit dem Fingerchen zwischenkommt.
Der ist dann garantiert weggequetscht und wächst nicht mehr nach.
Das verhindert auch kein Warnaufkleber am Gehäuse.
Man muss öfter mal an die Trommel ran- oder auch der nette Nachbar im Urlaub...
Und wer darüber lächelt, der hatte wohl noch nie die Hose in der Fahrradkette.

Gutes Beispiel im Niedrigpreissegment der TF ist der PP-Trommler bei bgm. Zumindest hat er einen Schutz am Antriebsrad davor.
Und das sollte in anderen Preissegmenten selbstverständlich sein.
Ein Deckelschalter wäre eine gute Ausrede (die ich aber nicht gelten lassen würde...der wird garantiert vom Kunden gerne manipuliert um zu gucken...wetten dass)- aber nicht vorhanden bei polymare.
-----------

tome91:

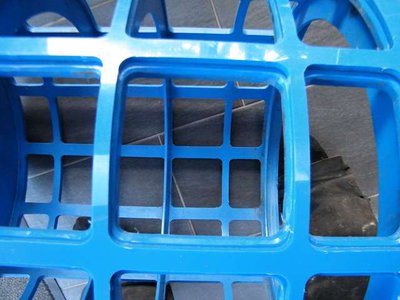

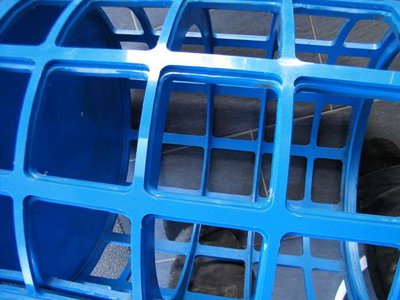

Das konnte ich nicht wissen, dass die Stege der äußeren Spanntrommel an den Stegen immernoch schmaler sind, als die der Trommel.

Ich dachte wirklich, dass polymare dieses inzwischen verbessert hat und es nur bei den älteren Modellen so war.
Es macht ja wirklich keinen Sinn, eine Spannvorrichtung für das Gewebe zu bauen, das nicht das Gewebe überall gleichmäßig andrückt.
Zumal so das Gewebe irgendwann durch ist durch eingeklemmten Dreck zwischen Gewebe und den freien Flächen an den Trommelstegen.
Gut ist das nur für denjenigen, der viel Siebgewebe verkaufen möchte.
Konstruktiv nicht gut.
Mal sehen, ob polymare sich irgendwann ein Herzchen nimmt und die kleinen Kritikpunkte verbessert.....

Ich habe laienhaft an meiner polymare- Trommel herumgeschnitzt.

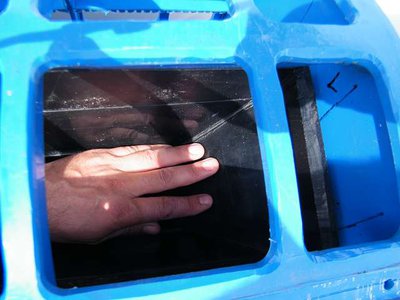

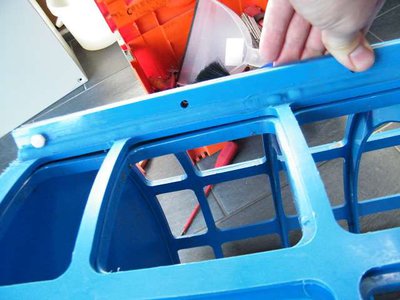

Die freien Kanten der Stege an der Trommel habe ich etwas angeschrägt, damit sich dort kein Dreck mehr zwischen Trommelstegen und Gewebe verklemmen kann.
Wer Trommelfilter aus Kunststoff mit einer CNC-Fräse herstellt, findet bestimmt handwerklich bessere Lösungen als ich.
Wenn er will.

Falls jemand noch Interesse hat am Umbau der Trommellager auf den Hochleistungskunststoff PTFE Teflon.....kann ich gerne dienen.
Die originalen Gleitflächen hatten mit zuviel Abrieb und Spiel gezeigt.
Und ich glaube, Eure neuen polymare TF laufen Antriebsseitig immernoch auf einer schwarzen PE-Rohr Buchse im Kettenrad eingesteckt und einer Achse aus PP-Rohr....

_________________
Schwimmteich 120m³ mit kleinen Fehlern und 3 Fischen

http://www.teichbau-forum-naturagart.de ... edl-berlin
Polymare TrommelfilterOptimierung:
viewtopic.php?f=14&t=21119
Teichsteuerung Siemens LOGO
viewtopic.php?f=14&t=21321
Luftheberbau DN 200
http://www.hobby-gartenteich.de/xf/thre ... -2m.44737/
Lufthebermesswerte nach geisy:
https://docs.google.com/spreadsheets/d/ ... li=1#gid=0

Wow sehr ausführlich und einiges an Arbeit die du da bis jetzt in den Trommler gesteckt hast.

Das mit der Dichtung musste schnell gehen, war schon dunkel draußen. Dies werde ich nochmals in Ruhe und bei Tageslicht nachholen.

Das mit den Stegen find ich absolut nix. Habe es direkt in der Firma angesprochen. Gleiche Reaktion wie wenn ich gesagt hätte die Wand dort ist weiß gestrichen...aha ja schauen wir mal.....

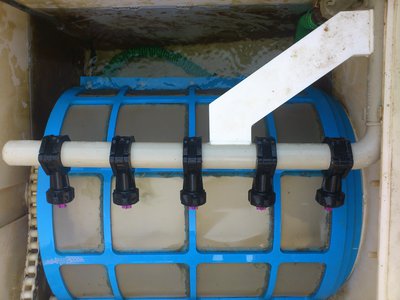

Der Düsenstock von euch beiden ist aber auch ganz anderes als meiner. Schaut mal eurer geht grade durch und hat Bohrungen, meiner ist hinten geclipst und hat vorne keine weitere Haltungsmöglichkeit. Auch musste nachträglich kein Steg eingeschweißt werden (dicker weißer) da sich das ganze immer mehr auf die Seite gedrückt hat.

Tome, dein Trommler ist so extrem sauber, nicht mal Biobelag an den Wänden. Reinigst du den von innen. Da läuft doch nie und nimmer eine richtige Biologie ohne das was an Bewuchs zu sehen ist.

_________________
Gruß
Manuel

Hä? Ich reinig doch ned meinen tf. Genaus aus dem grund hab ich ja nen tf, um nicht in dem stinkenden zeug rumzugrabbschen.
Das auch nach zehn mal hände waschen die hände noch danach riechen, nene [SMILING FACE WITH OPEN MOUTH]

Ha die trommel ist immer noch so gelagert, habe aber keine lust dafür geld in die hand zu nehemn solange es läuft, ptfe is ja nicht gerade billig[WHITE SMILING FACE]️ und dann die messerei erst noch ...
Zum glück hab ich hinter dem trommler und davor nicht wirklich sand....... Ausser halt was über die luft kommt.....

Ich weiss nicht wie weit die düsen weg sind schätze 7cm.....
Ja ist versetzt und das macht ja auch sinn wenn man in richtung motor spült da das mitgenommene wasser auf der innenseite der trommel dann in die rinne fällt.

Dreck hängt da bei mir nicht viel dazwischen, ich hätte halt versucht die trommelstege schmäler zu machen als die stütz dings...... Und da ein wenig genauer gearbeitet es würde ja reichen wenn die stützgitter stege einen mm breiter sind als die tf stege aber was solls er läuft[WHITE SMILING FACE]️


Gesendet von iPhone mit Tapatalk

Moin-
jetzt mal ganz im Ernst...

Was ich hier an Bastelbude lese, hat doch mit einem teuer eingekauften Qualitätsprodukt so gar nichts gemein..

Wenn der Filter bei mir so laufen (bzw. so rum-eiern) würde, hätte es definitiv ein finales Gespräch irgendwo gegeben.

Unglaublich, so ein Stümperteil für den Preis in den Markt zu geben.

Es sei denn, man hätte eine subventionierte Betatestversion zu hause. Dann muss man natürlich Abstriche machen..
Aber dann würdet ihr das ja wahrscheinlich hier nicht öffentlich einstellen, oder?

_________________
Grüsse aus Köln
Thomas

Endlosbandfilter Wiremesh Highfil 100
Pumpen: Wiremesh und Flowfriend
Relativ viel Input über meinen Teich, usw., gibt es hier:
Mein Teich: viewtopic.php?f=55&t=4524&start=150
You- Tube-Kanal: https://youtu.be/oPvfTXJj4jU
You Tube-Koi-Kanal https://www.youtube.com/user/ThomasHischer

Ich kann doch den TF nicht einbauen, wenn für mich als Laien erkennbar sinnvolle Änderungen notwendig sind.
Und nochmals: ich will nicht Polymare/ Koi-Landau hier anprangern.
Ihr Tf läuft sicher bei vielen zu ihrer Zufriedenheit.
Wenn ich einen TF anderer Hersteller hätte, dann würden mir als Laien dort auch ggf. einige kleine Verbesserungen einfallen.

Die grundlegenden Ideen und Änderungen am TF hat polymare von mir per mail erhalten. Mit der weiß gestrichenen Wand kenne ich...
Ich wollte eigentlich nur anregen, etwas im Detail zu verbessern.

An meinen USIII musste ich auch rumbasteln....Rand erhöht und meine Siebe bleiben bei Pumpe aus trocken...

Vielleicht bin ich auch zu pingelig- aber andere haben anscheinend auch gewisse Erscheinungen festgestellt.....
Nun zeige ich auf, was jemand selber an einem polymare verbessern kann, wenn man es denn benötigt.
Oder bei einem Selbstbau sich abgucken kann.

Ich kann nur empfehlen sich ein Leister Triac- Heißluftschweißgerät zu besorgen, PE und PP Platten, Schweißdraht und eine Oberfräse.
Das kann man immer mal gebrauchen.

Kurz mal die Liste dessen, was nach meiner laienhaften Meinung besser gehen könnte:

-Trommellager auf Teflon, antriebsseitig eine Teflon- Bundbuchse, Trommeleinlaufseitig Teflonband- Ring
-faltenfreie, verschleißärmere Dichtung einlaufseitig (Teflon, Gummilippen etc..)
-Kettenschutz!
-verbesserte Düsenanordnung
-Düsenabdeckung (wäre bei Hochdruckdüsen ein Muss- Verletzungsgefahr, bei Niederdruck auch Geräuschminimierung)
-exaktere Trommel- Rundlauf, Längststege gerade
-verbesserte Deckung Spanngitter/ Trommel
-stabilere Gehäuse/ Schweißnähte am Gehäuse
-Schmutzschaufeln (muss bei Koiteichen nicht unbedingt sein, bei Fadenalgen und Laub hilfreich)
-verbesserte Rinnenkonstruktion- so dass man einfach von vorne hineingreifen kann....Demontage nicht mehr notwendig
-säurefestes Siebgewebe (Zitronensäure kann es wohl ab) - es gibt allerhand Gewebevarianten in der Industriewelt...
-Deckelschalter
-immer eine tel. Auskunftsmöglichkeit auch zu kleinen techn. Fragen (die selbst meine 12 jährige Tochter mir beantworten könnte)
-Einen Shop bei polymare mit allen guten Teilen und Komponenten


Mehr fällt mir jetzt nicht ein.
Grundsätzlich finde ich den polymare TF gut.
Und- ich habe einen totalen Respekt vor jedem Selbstständigen, der eine Firma mit Angestellten führt und gewiss den Kopf voll hat.
Aber es geht doch manchmal auch besser- oder ist die Wand immernoch weiß?

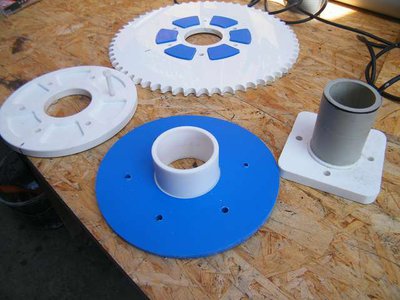

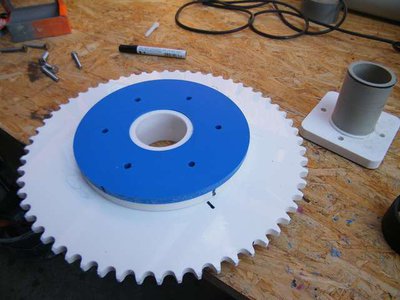

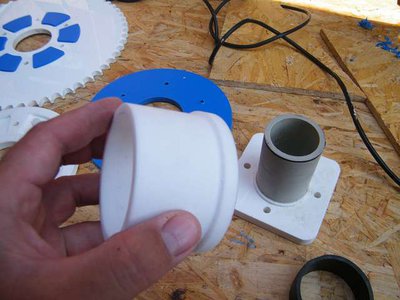

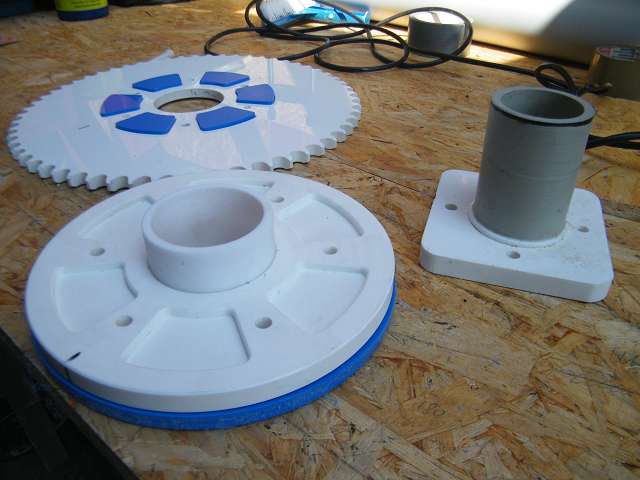

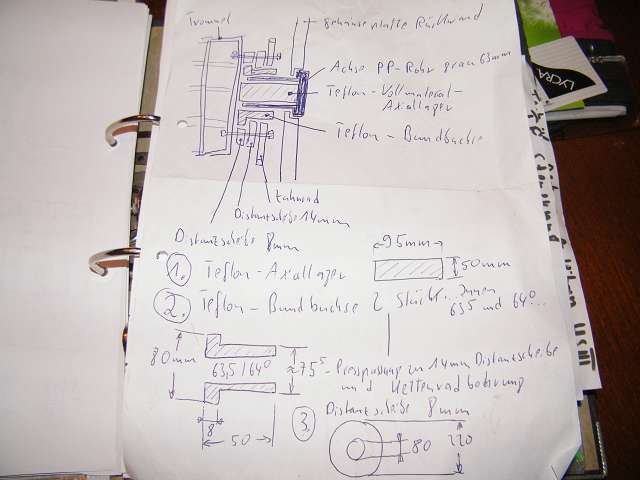

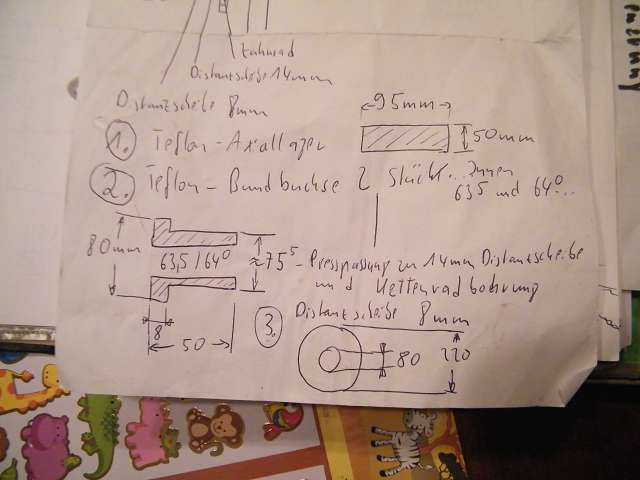

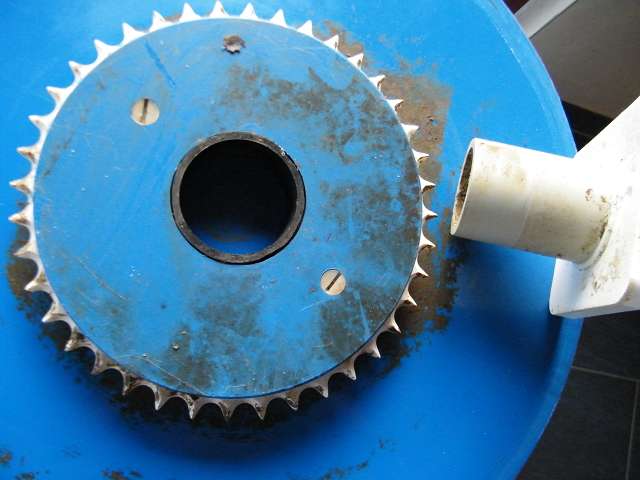

Unten noch Skizzen und Bilder der Teflonbuchse am Antrieb. Weniger Spiel und Reibung...die Bundbuchse kann nicht aus dem Kettenrad rausrutschen.....
Die blaue 8mm Distanzscheibe ist nicht original- war aber bei mir notwendig, weil die Kettenräder Antrieb/ Trommel ca. 8mm aus der Flucht waren.
Das gleicht die 8mm Scheibe aus.
Bei wem es fluchtet, der muss eben die Bohrung in der original polymare Distanzscheibe (die dicke weiße) etwas größer drehen lassen.

Die Achse ist bei mir noch die alte Variante, die von hinten eingeschoben wird.
Soll bei den günstigen EM400 XS auch so noch sein.

_________________
Schwimmteich 120m³ mit kleinen Fehlern und 3 Fischen

http://www.teichbau-forum-naturagart.de ... edl-berlin
Polymare TrommelfilterOptimierung:
viewtopic.php?f=14&t=21119
Teichsteuerung Siemens LOGO
viewtopic.php?f=14&t=21321
Luftheberbau DN 200
http://www.hobby-gartenteich.de/xf/thre ... -2m.44737/
Lufthebermesswerte nach geisy:
https://docs.google.com/spreadsheets/d/ ... li=1#gid=0

Eben erst gelesen:
showa 65:
Mein TF ist ein Gebrauchtkauf von privat im Herbst 2014, der vermutlich Bj. 2012 sein könnte.
Die Details sind aber bei den neuen anscheinend noch ähnlich- aber hoffentlich teilweise verbessert oder besser ausgeführt.
----------------

Vielleicht wären mir einige Details nie aufgefallen, wenn ich den neu gekauft hätte.
Eingebaut- läuft- fertig und ahnungslos zufrieden.
Aber ich habe mir einfach die Kiste vorher zerlegt und die Details angesehen, da es auch nicht unerhebliche Verschleißerscheinungen gab.
Dabei fielen mir immer noch einige Verbesserungsmöglichkeiten ein.
Ich bin eben Mitte Vierzig und handwerklich laienhaft etwas vorgebildet.
Auch sind mir laienhaft die Grundsätze der Mechanik nicht fremd....

Und ich möchte wetten, das mir jetzt laienhaft an anderen EBF/ TF anderer Hersteller einige Verbesserungen einfallen würden.

Das fängt bei den Abdeckungen der Antriebe (Kette, Ritzel, Zahnräder, Zahnriemen), der Hochdruckdüsen an und geht locker weiter zu Abdichtungen, Lagerungen, Antrieben....bis zu den Schmutzrinnen, welche schlecht zu warten sind.
Manchmal bleibt da Dreck hängen.
Es gibt ja auch hierzu einen Thread hier im Forum und da haben viele andere TF auch sich nicht mit Ruhm bekleckert.
Ausser der Pondtec? und tome91 seiner, dessen Spülrinne sauber bleibt.

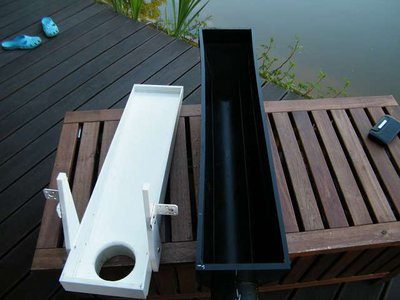

Die originale Rinne von polymare ist mir zu flach...hineingreifen unmöglich.
Die Idee mit nur 4 Schrauben die Rinne auszubauen ist nicht zielführend, wenn bei anderer Konstruktion der Rinne ein Ausbau unnötig wäre.

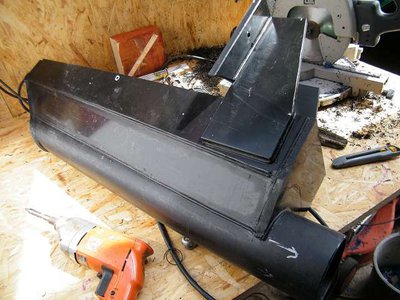

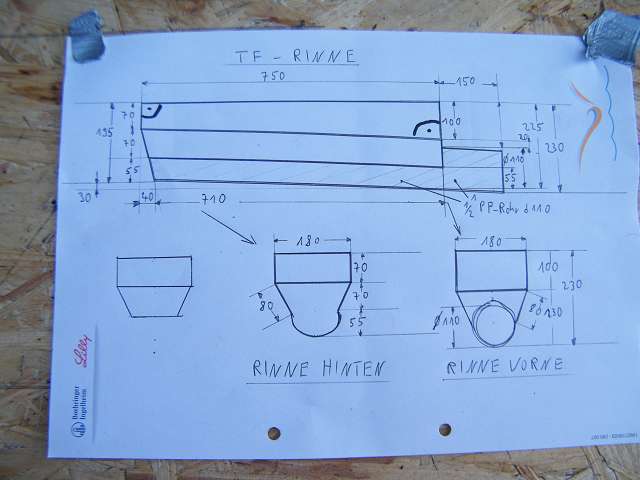

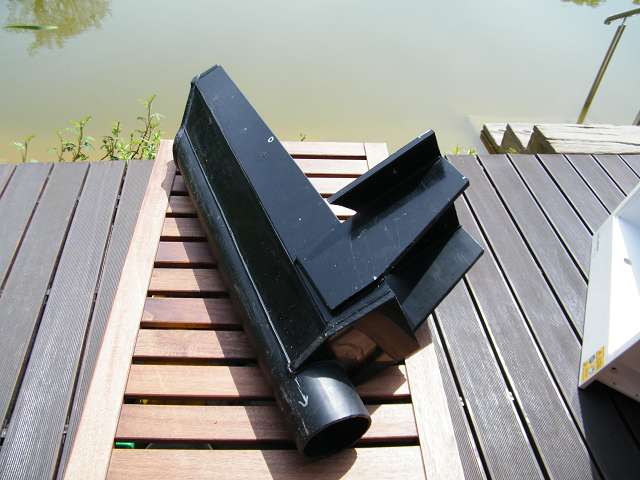

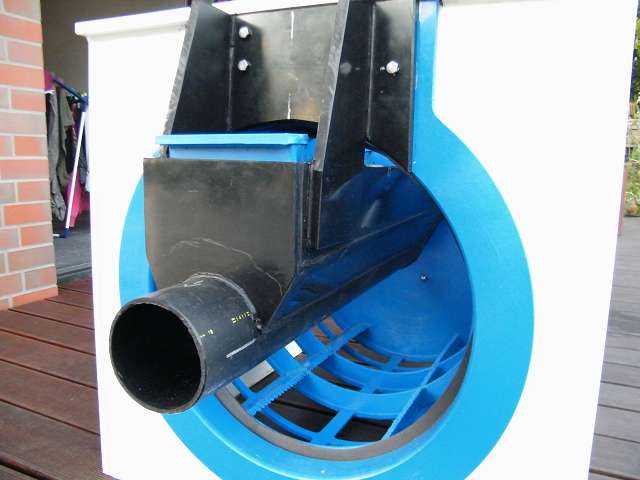

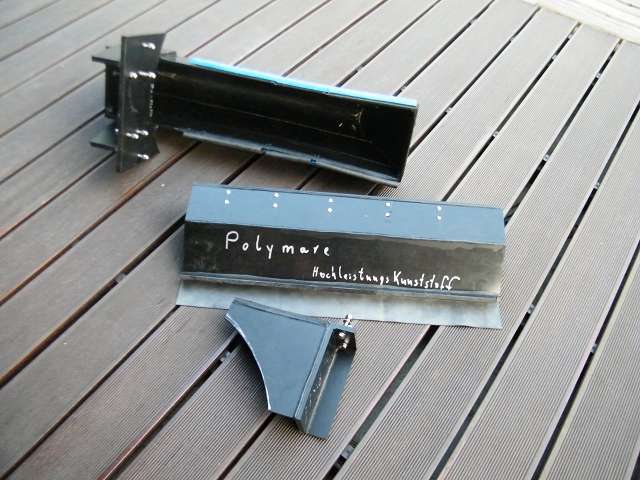

Spülrinne....auch mein Selbstbau. Da half mir auch polymare ein wenig bei der Materialwahl etc....
Ebenso Bilder etc. per mail an polymare und per whatsapp an einen netten Mitarbeiter.

Es geht auch einfacher von der Konstruktion.
Einfach tiefere Rinne- trogförmig mit geradem Schmutzauslaufrohr!
Hauptsache der Dreck läuft ab und man kann ggf. manchmal hineinlangen: Laub, Fadenalgen...
Wer das nicht hat am Teich, muss da auch nix ändern.

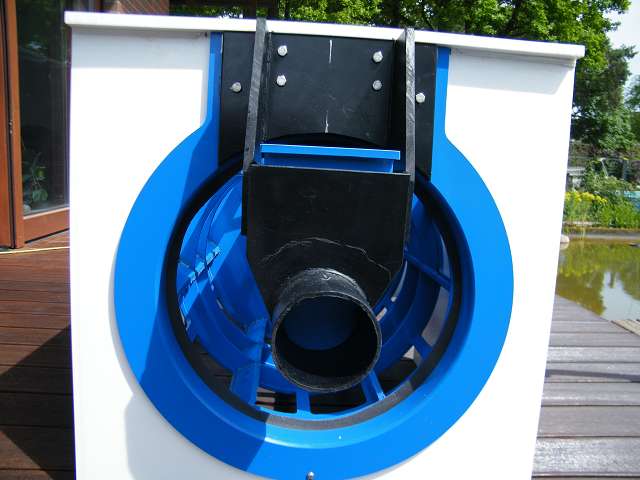

Meine Rinne hat ein paar zu beachtende Randerscheinungen:
-Sie verkleinert die Einlauffläche des TF- aber da ist noch genug Platz ringsherum
-Direkten Eingriff in die Trommel schwerer
-Die Rinne hat ca. 17kg Auftrieb- bei der Halterung beachten-
-PE ist nett verzugsfreudig beim schweißen- ich bin Laie

Vorteile:
ich kann da komplett reingreifen ohne eine Schraube zu lösen.
Die Rinne kann ich durch ein Siebeinschub am Auslauf der Rinne als Grobschmutzfang mißbrauchen.
So kann ich speziell Eichenlaub im Herbst per Hand entfernen.
Ist ein Versuch meinerseits.
Auch Libellenlarven kann ich so vor dem Kanal retten.

Ich habe einen 120m³ Schwimmteich mit 3 Koi.
Mit im 'Herbst viel 'Eichenlaub.

Ansonsten stimme ich dem zu, dass es einige dem Listenpreis angemessene Detailverbesserungen geben könnte.
Aber so lange die TF so gut verkauft werden, muss es ja auch nicht sein.

_________________
Schwimmteich 120m³ mit kleinen Fehlern und 3 Fischen

http://www.teichbau-forum-naturagart.de ... edl-berlin
Polymare TrommelfilterOptimierung:
viewtopic.php?f=14&t=21119
Teichsteuerung Siemens LOGO
viewtopic.php?f=14&t=21321
Luftheberbau DN 200
http://www.hobby-gartenteich.de/xf/thre ... -2m.44737/
Lufthebermesswerte nach geisy:
https://docs.google.com/spreadsheets/d/ ... li=1#gid=0

Torsten,

die Spülrinne von breit und eckig auf unten schmaler und rund umzubauen, und dann noch mit Gefälle, das war eine Superidee.
So hat der Dreck und das Spülwasser wenigstens annähernd die Chance den Trommler zu verlassen. Melde lieber gleich ein Patent darauf an, denn die Entwickler von dem Ding kommen auf solche wichtigen Sachen wohl nicht.

(Zu der Schlappergaze des Originals, die sich schon am "harten Panzer eines Pantoffeltierchens" aufreibt, sage ich mal lieber nix.)

_________________
Tschüß Ekki

Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!

Hallo Torsten,

der Düsensatz den ich meine wird Kugekgelenke haben. Das ist ja das geniale drann. Er ist simot schnell umgerüstet und passt dann für alle Modelle sämtlicher Jahrgänge mit dem Düsenstock mit Bajonetaufnahme. Das gute ist weiterhin, das die Düsen individuell eingestellt werden können.

Ich warte auch schon sehnsüchtig auf meine Bestellung.


Grüßle

_________________
www.installationswelten.de
Maxim-Futter
Royal-Exclusiv Händler
Polymare-Händler
Lust auf Urlaub ? www.seepferdchen-ostseeurlaub.de

Das dürfte dann diese oder ähnlich sein: Baureihe 676/677....
Flachstrahl- Kugeldüse. 90° Strahl. 20° allseitig schwenkbar, 10ltr/min bei 2 bar.
http://www.lechler.de/produkt/6768068F40000

Diese hatte ich auch auf dem Tablett. aber ich befürchtete, dass der Sprühstrahl damit zu flach gegen das Gewebe sprüht.

Die alten Zungendüsen sind ja waagerecht montiert und sprühen fast 90° nach unten.

Es wird ja Zeit, dass sich etwas bewegt.

Bewegt war ich Heute auch beim Versuch das Siebgewebe auf die Trommel zu bringen....und schon wieder Baustelle.....wegen konstruktiver....Feinheiten

_________________
Schwimmteich 120m³ mit kleinen Fehlern und 3 Fischen

http://www.teichbau-forum-naturagart.de ... edl-berlin
Polymare TrommelfilterOptimierung:
viewtopic.php?f=14&t=21119
Teichsteuerung Siemens LOGO
viewtopic.php?f=14&t=21321
Luftheberbau DN 200
http://www.hobby-gartenteich.de/xf/thre ... -2m.44737/
Lufthebermesswerte nach geisy:
https://docs.google.com/spreadsheets/d/ ... li=1#gid=0

Nach einem netten und sehr informativen Gespräch gestern mit einem User hier, danke nochmals dafür , habe ich mich nochmals auf den Weg zum Filter gemacht.
Spülpumoe extern geht leider nicht da ich keine Anschlüsse habe. möglich wäre ein Loch zu bohren und mit PVC Stopfen da raus zu gehen und oben am Düsenstock wieder rein.
Die Düsen machen 10l das Stk., kann meine Ebara das leisten - keine Ahnung was die alte noch bringt mit ihren 3 Jahren.

Dann habe ich mal alles ausgebaut, Pumpe und Düsenstock. Siehe da der Schlauch hatte Ateriosklerose. Da ging nicht mehr alzuviel durch. Das Ding gegen ein Spiralschlauch der jetzt auch nicht abknicken kann ersetzt. Das Lumen so angepasst das ich mit durch die Verschlüsse nicht noch Engstellen bauen tu.
Fazit es ist mehr Druck auf der Leitung, die Abreinigung geht besser. Allerdings immer noch zuweit hinten so das mir einiges wieder in die Trommel zurückläuft statts in die Schmutzrinne.
Also an den Dpsenstock muss ich nochmal ran

Das Sieb dann gereinigt und mit Vit.C massiert. Jetzt sieht es absolut sauber aus, die Algen am Rand stören mich massiv und die Gaze ist in der Tat recht locker. Beim nächsten Wechel versuche ich das mit Moosgummistreifen in ganz dünn etwas zu unterlegen.

Schauen wir mal wie lange es jetzt braucht mit dem besseren Druck.

_________________
Gruß
Manuel
