Hallo Dennis,

wenn man 50 cm Förderhöhe permanent braucht, legt man den Luftheber dafür entsprechend aus (Länge, Durchmesser und Luftpumpe).

Aber wer weiß, vielleicht sind die Ergebnisse der Reihenschaltung überraschend? Einfach mal machen.

Viele Grüße,
Frank

_________________
Koifutter pondware Pure

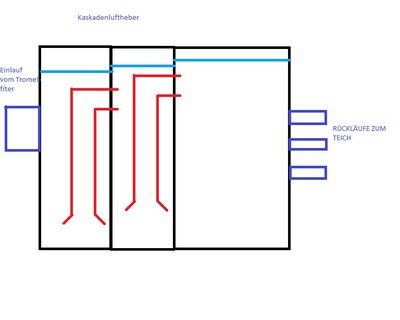

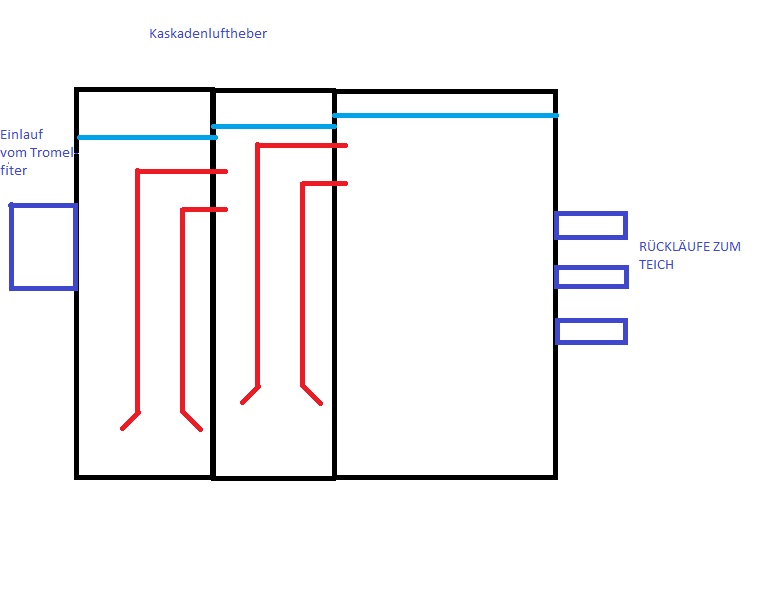

Kaskaden- Luftheber! So habe ich mal mein Idee genannt- habe dann bemerkt, dass die Idee kurz vor mir auch schon jemand hatte- und nach mir!
Trotzdem eine gute Idee.
https://de.wikipedia.org/wiki/Mammutpumpe Bild 4 bei den Mammutpumpen ist es mit Rohren dargestellt.

Wegen dem Einbrechen der Luftleistung der Membranpumpen kann es ggf. günstiger sein in zwei Kaskaden bei 2m einzublubbern als in einem Rohr in 4m Tiefe, Nur als Beispiel.
Das macht nat- nur Sinn, wenn das Wasser mit seiner Fleißgeschwindigkeit in 4m Rohrstrecke auch durchweg beschleunigt wird und die maximale Geschwindigkeit nicht schon bei 2m stagniert- je nach Rohrwiderstand etc.....könnte man physikalisch wie mit dem freien Fall in Luft durchrechnen- Beschleunigung konstant- Luftwiderstand nimmt zu und irgendwann klatscht man immer mit der gleichen Geschwindigkeit auf.
Egal, ob man aus 2 oder 4km Höhe abspringt.

Blos wozu, wenn die Anlagen mit einem LH- mit TF und EBF- doch funktionieren.
Und wenn irgendwo zu wenig Rückläufe etc. eingebaut sind, dann ist es einfacher einen oder zwei Rückläufe vernünftig in den Teich zu legen, als einen kaskaden- LH zu bauen. Oder??
Rein experimentell hatte es mich schon gereizt...aber zum Glück war die Erweiterung meines Filterkellers in Beton schon fertig.
Und die Erweiterung der Erweiterung kam nicht in betracht.

Jetzt wird der Tröt wieder lang....Sollten ja eig. Messwerte nur rein- oder?? oder auch Schätzwerte. Egal- her damit!

_________________
Schwimmteich 120m³ mit kleinen Fehlern und 3 Fischen

http://www.teichbau-forum-naturagart.de ... edl-berlin
Polymare TrommelfilterOptimierung:
viewtopic.php?f=14&t=21119
Teichsteuerung Siemens LOGO
viewtopic.php?f=14&t=21321
Luftheberbau DN 200
http://www.hobby-gartenteich.de/xf/thre ... -2m.44737/
Lufthebermesswerte nach geisy:
https://docs.google.com/spreadsheets/d/ ... li=1#gid=0

Hier nochmal die Liste.
Ich pers. finde es bezeichnend, dass einige hier vermutlich nicht ihre Anlagendaten preisgeben wollen.
Aber wenn es darum geht, Pumpenanlagen in ihrer Funktionsweise und Effektivität mit der Größe und Farbe der Fische im Teich zu vergleichen....
Also gebt Euch mal einen Ruck!
Frohes Fest


Yoshihara

1.Anzahl der Saugleitungen/Querschnitt: 3 Stück KG 110
2.Pumpe oder LH: Luftheber ist 170 x 20 cm (L x D) groß und hat einen Tellerbelüfter.
3.Anzahl der Rückläufe/Querschnitt: 1 x 250 mm
4.Pumpentyp-bzw, Membranpumpentyp: Thomas
5.Daten und ggf. Preise/ Baukosten: unbestimmt
6.Stromverbrauch/Durchfluß: 27 m3/h mit 40 Watt
7.Mesmethode: Ultraschallmessung
8.Differenz zwischen EBF und LH Schacht: 2 bis 5 cm und LH Schacht und BIO-Kammer: 1 cm

Niwla
viewtopic.php?f=55&t=13922

1.Anzahl der Saugleitungen/Querschnitt: 7BA und 2 Skimmer, 9 Stück KG 110
2.Pumpe oder LH: Luftheber 3 Stück KG 160, Baulänge XXX
3.Anzahl der Rückläufe/Querschnitt:XXX
4.Pumpentyp-bzw, Membranpumpentyp: 6 Stück Membranpumpen a 300 Euro TypXXX
5.Daten und ggf. Preise/ Baukosten 1800 Euro für die MembranpumpenXXX
6.Stromverbrauch/Durchfluß: XXX 100 m3/h mit angegebenen 3W/m³ macht 300W??XXX
7.Mesmethode:
8.Differenz zwischen Kammer vor der Pumpe und Kammer nach der Pumpe XXX

meerwasserblau
Bautröt: Nööööö

1.Anzahl der Saugleitungen/Querschnitt: 2BA und 1 Skimmer, 3 Stück KG 110
2.Luftheber 1 Stück KG 160 , Baulänge 160 cm im Schacht 2 Mtr. KG DN400
3.Anzahl der Rückläufe/Querschnitt: 3 Stück KG 110
4.1 x Nitto eco80 eco 51 W Kolbenpumpe und 1x koi pro 50 Membranpumpe
5.1 x Nitto eco 80/ 220,00€, 1x koi pro 80,00€ LH Schacht 150,00€ und LH 150,00€ XXX
6.Stromverbrauch/Durchfluß: 74W bei mindestens 30000 Ltr.
7.Mesmethode: Biokammer mit LH gefüllt und Zeit gestoppt, Zeit/Volumen ermittelt und umgerechnet
8.Differenz zwischen TF und LH Schacht: 0 cm ?? und LH Schacht und BIO-Kammer: 7 cm


edekoi
Bautröt??

1.Anzahl der Saugleitungen/Querschnitt: XXX
2.Pumpe oder LH: Pumpe
3.Anzahl der Rückläufe/Querschnitt: XXX

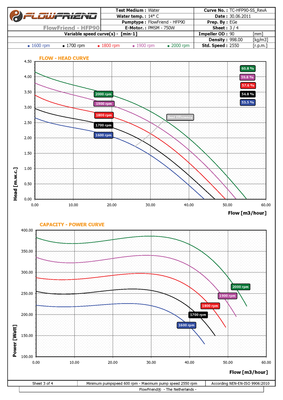

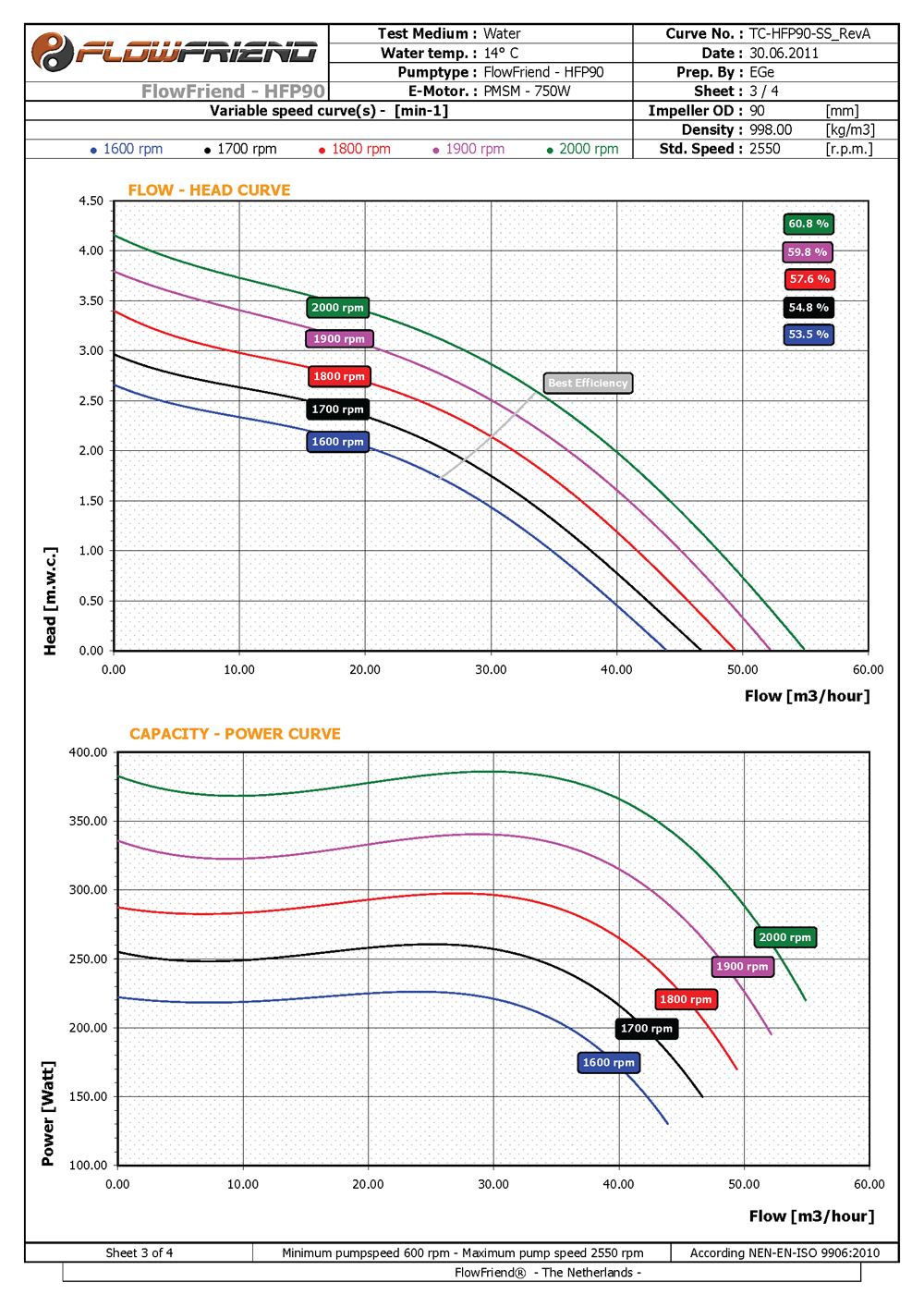

4.Pumpentyp-bzw, Membranpumpentyp: Flowfriend 2395 €.
