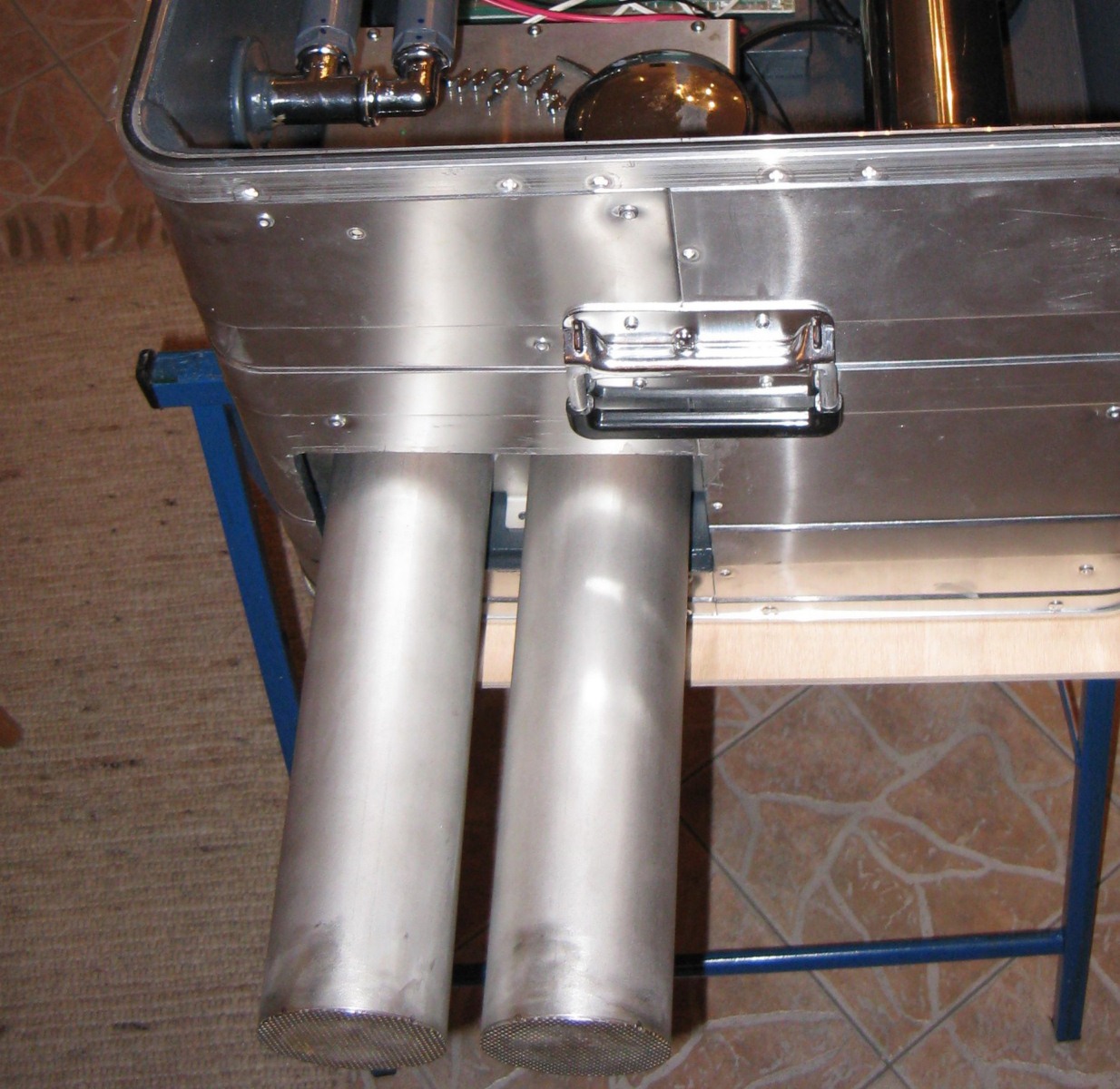

und so schaut das teil in aktion aus, kabel fehlt noch.......

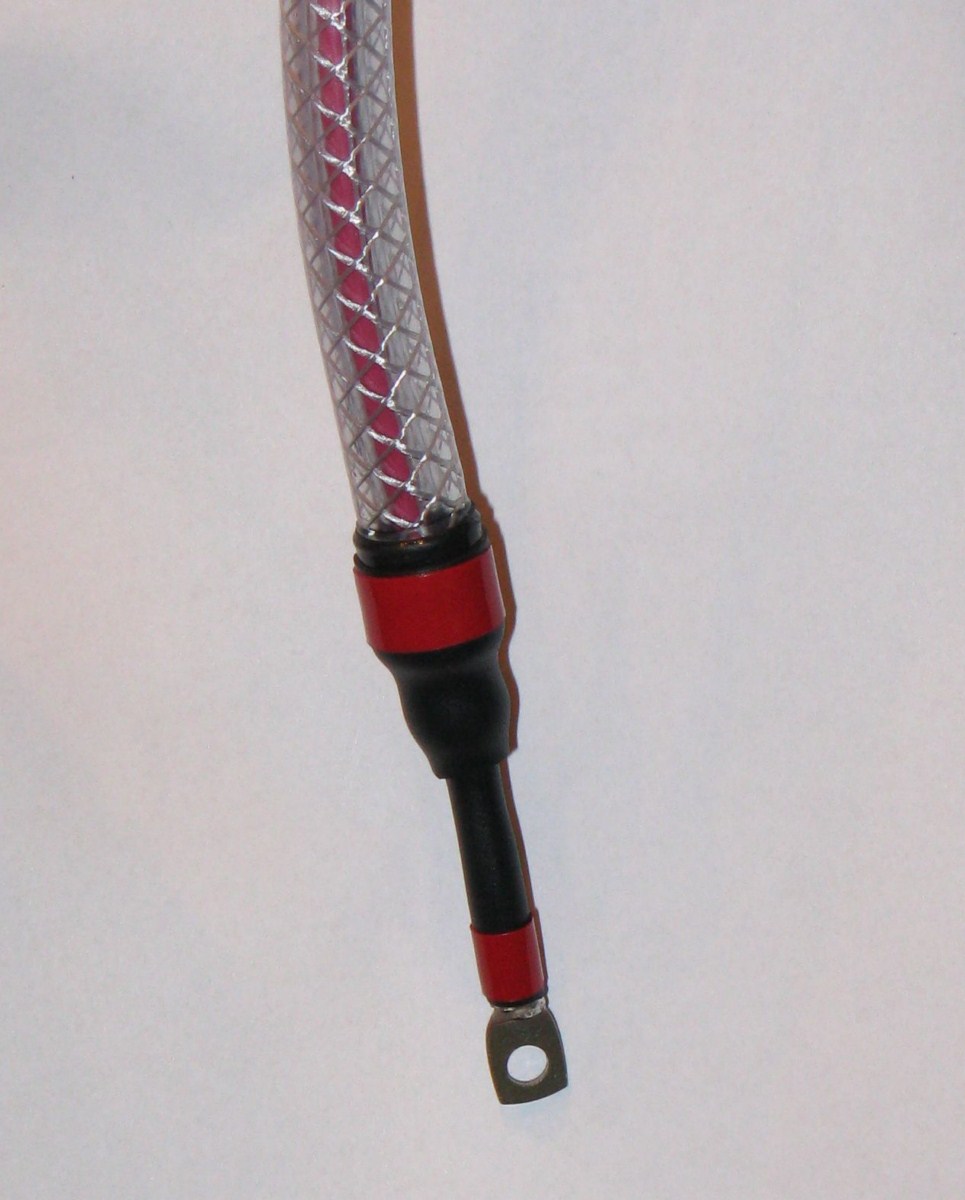

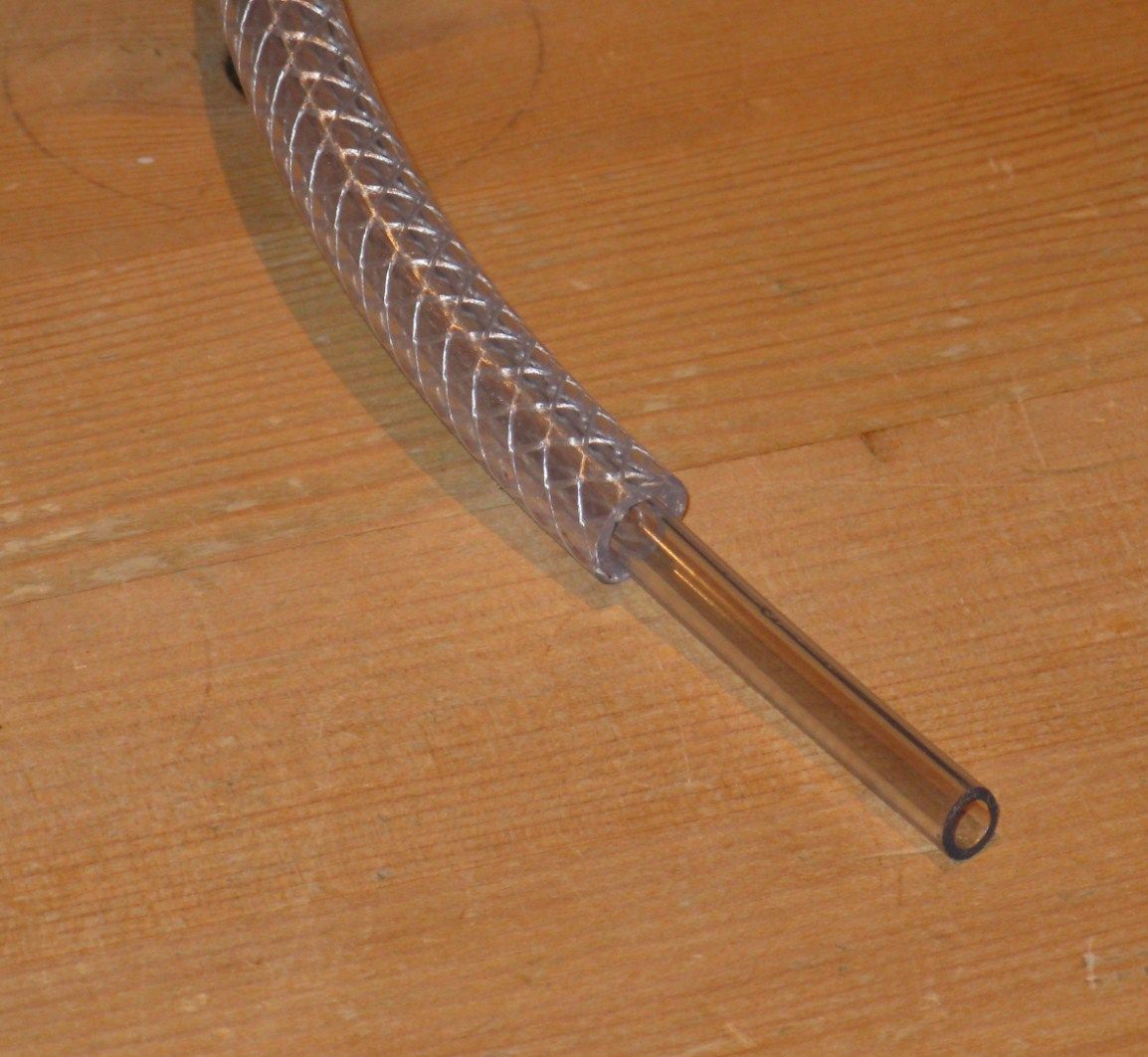

die hochspannungsisolierung beider zuleitungskabel zur ozi-röhre löse ich so...

schlauch in schlauch schieben zuzüglich der kabelisolierung ergibt eine rundumisolierung von 4,2mm das müsste reichen das kein fehlstrom mehr entsteht kann.

dann eine lötose draufgelötet weiters mit dicken klebeschrumpfschlauch eingeschrumpft um das ganze knickfest zu machen, das es bei der lötstelle keinen kabelbruch gibt.

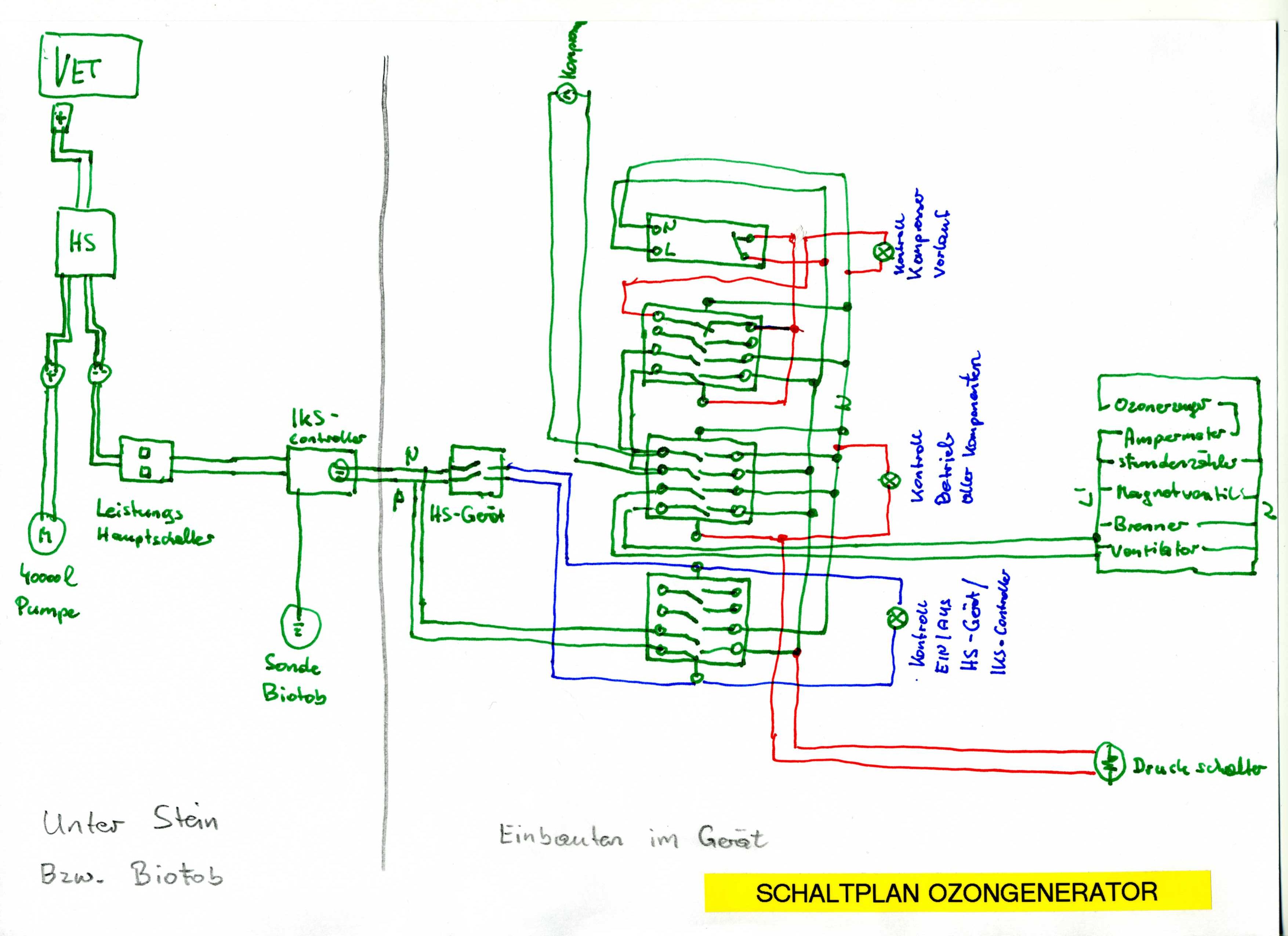

hier der elektrik-schaltplan von meinen ozi-umbau, man kann ihn in abgeleiteter logistik bei einen nachbau verwenden....

das schaltrelais für den zeitgesteuerten luftpumpenvorlauf beim einschalten des systems ist von conrad.
type: cmfr-66
bestellnummer: 506666

@ klaus

jetzt ist der ozi-bau bald abgeschlossen, na wie gefällt dir das ich da fabriziere....jetzt

wird so zwischen 160 und 200m3 liegen eigentlich weiss ich es nicht so genau...nobody ist perfect

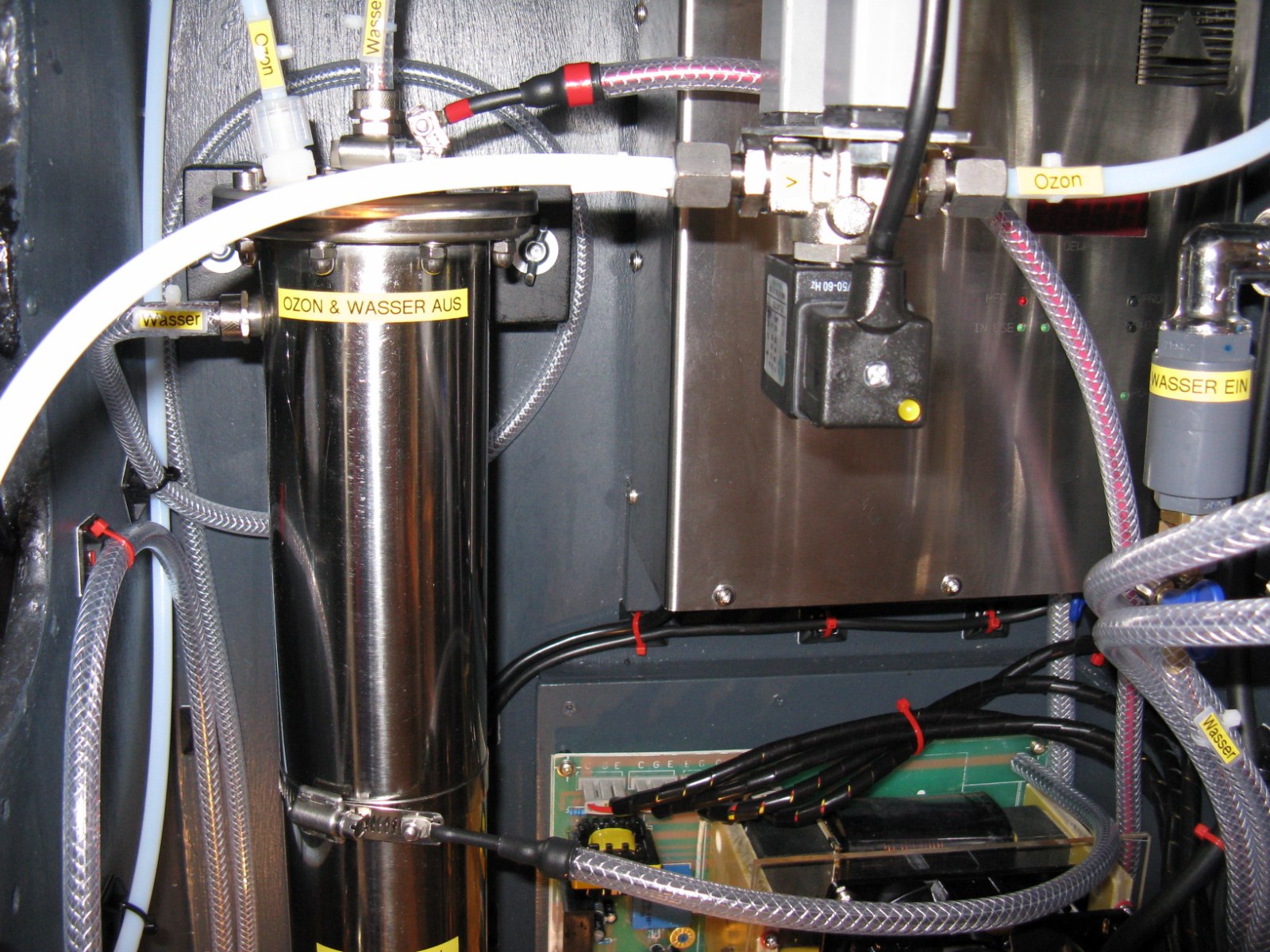

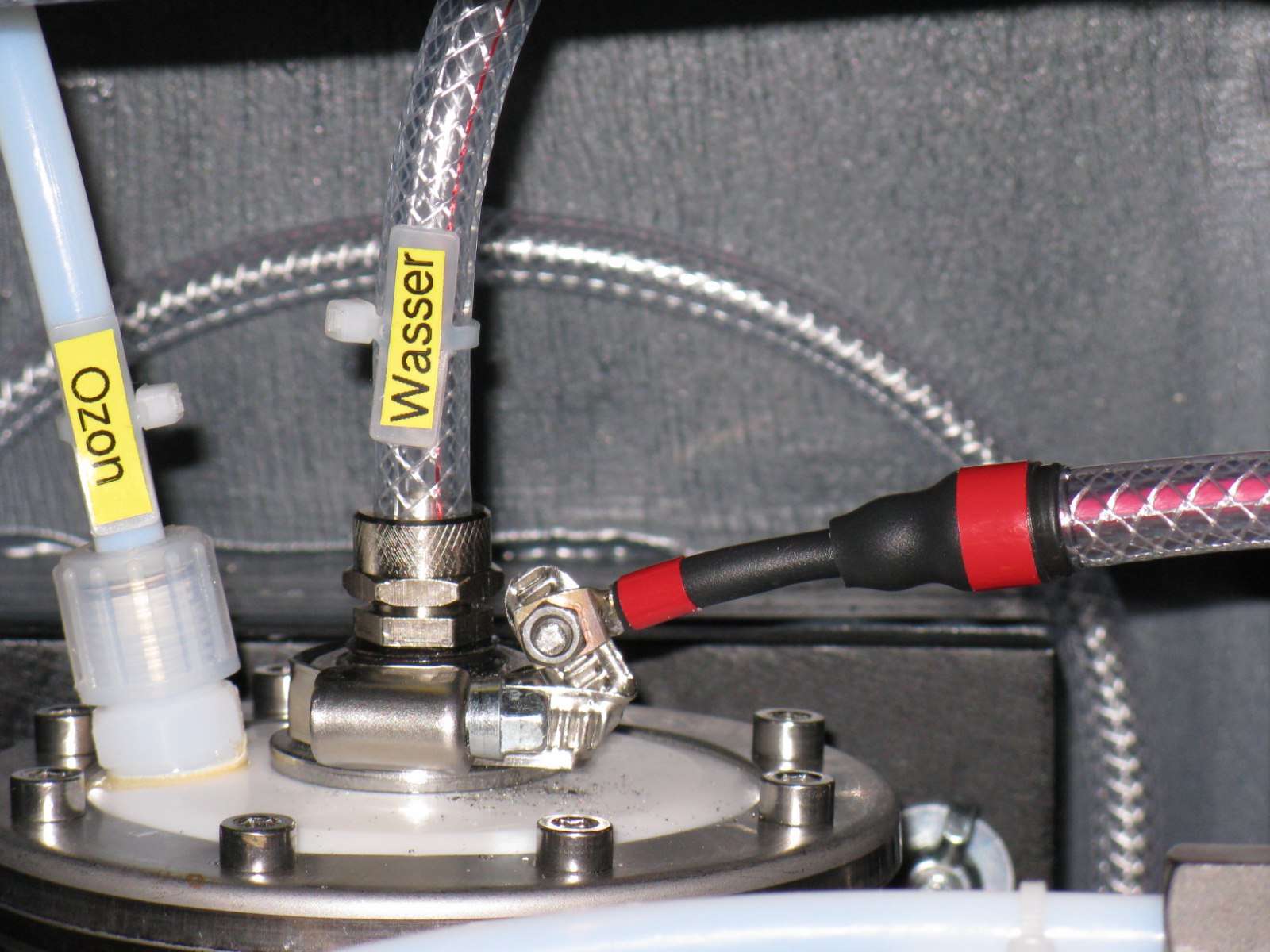

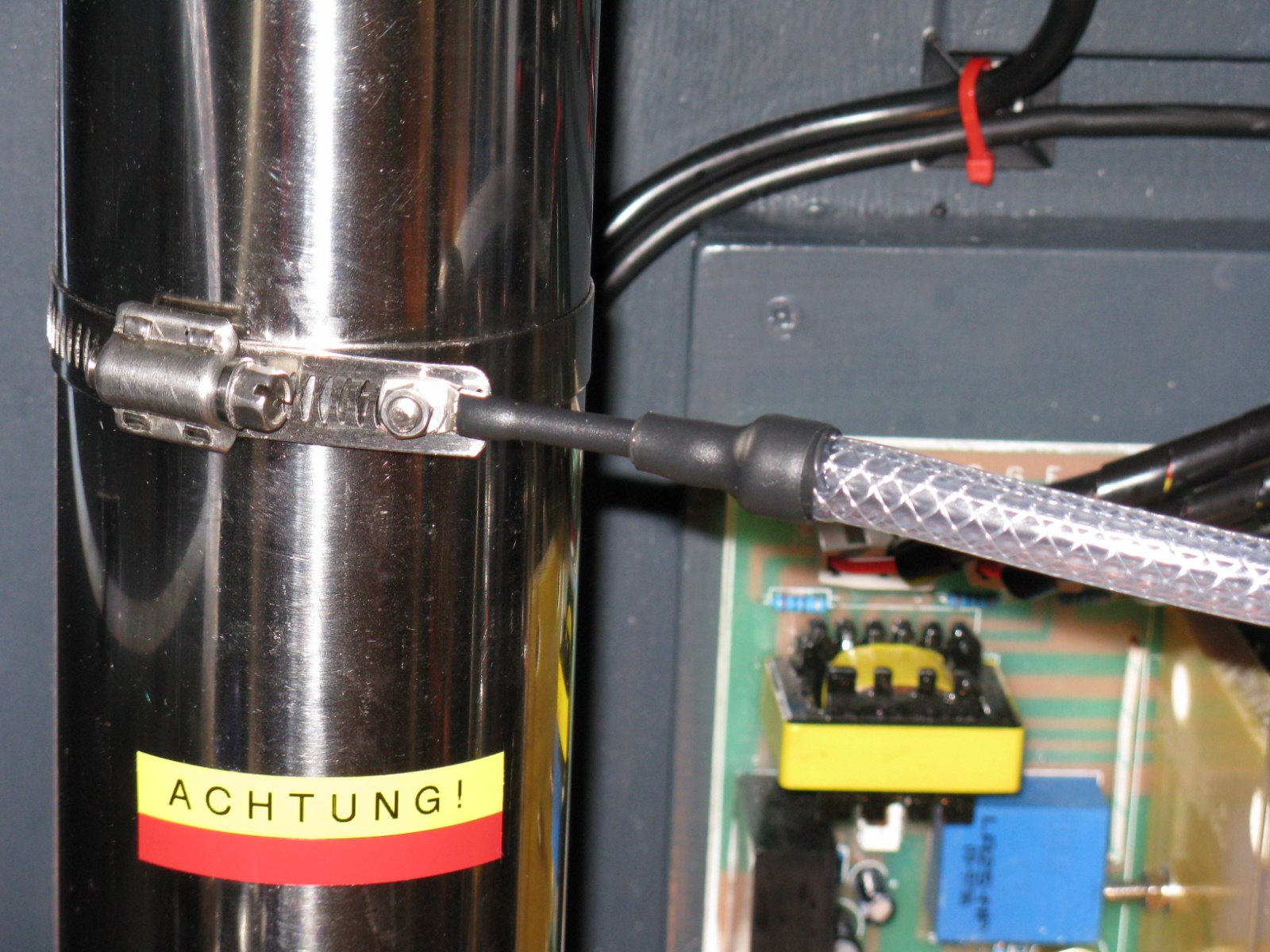

die hochspannung kabel sind angeschlossen und so schaut das aus....

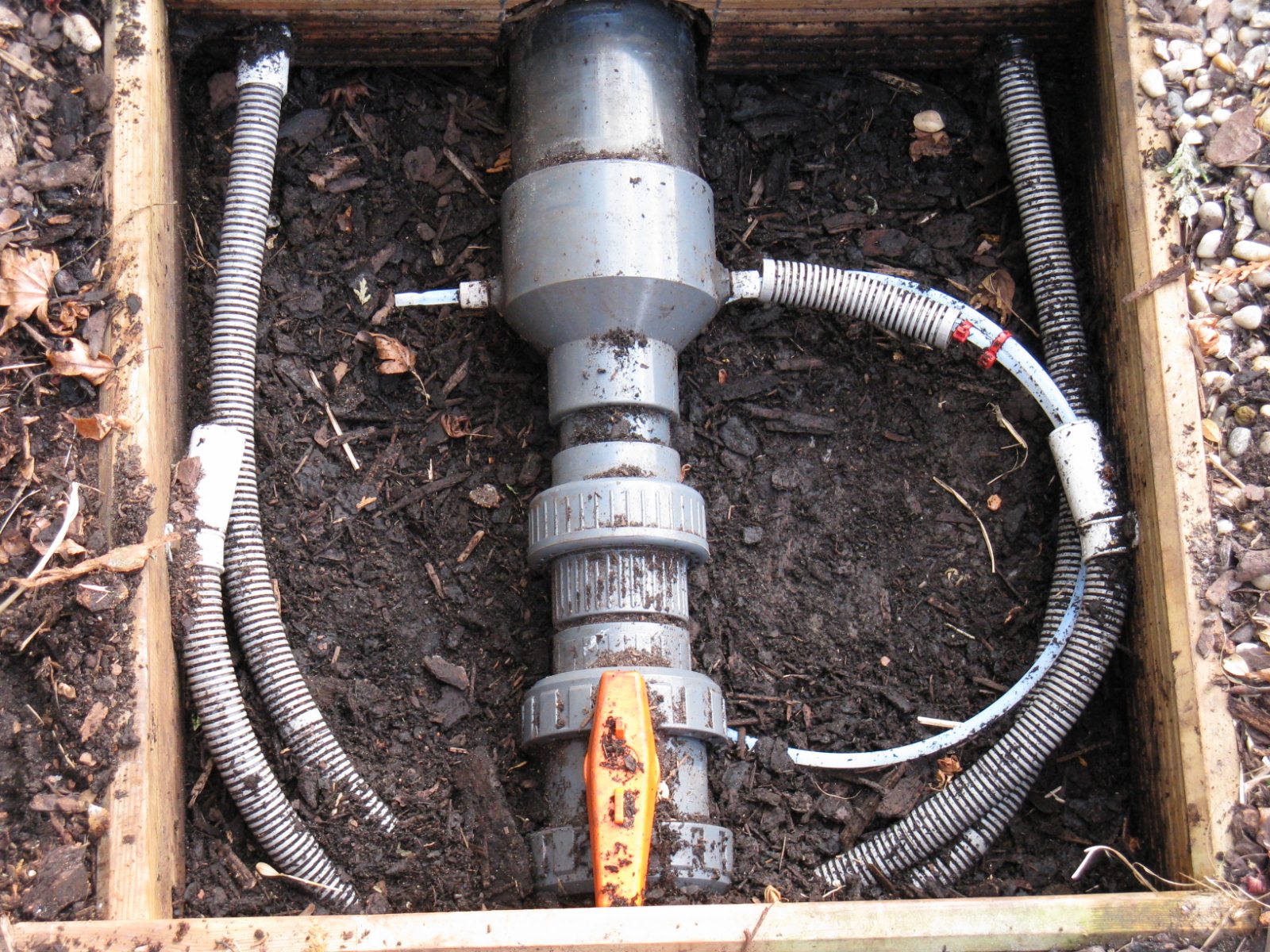

als nächstes wird der "pfusch" vom vorigen jahr saniert.....für 4gr hat es allemal gereicht....

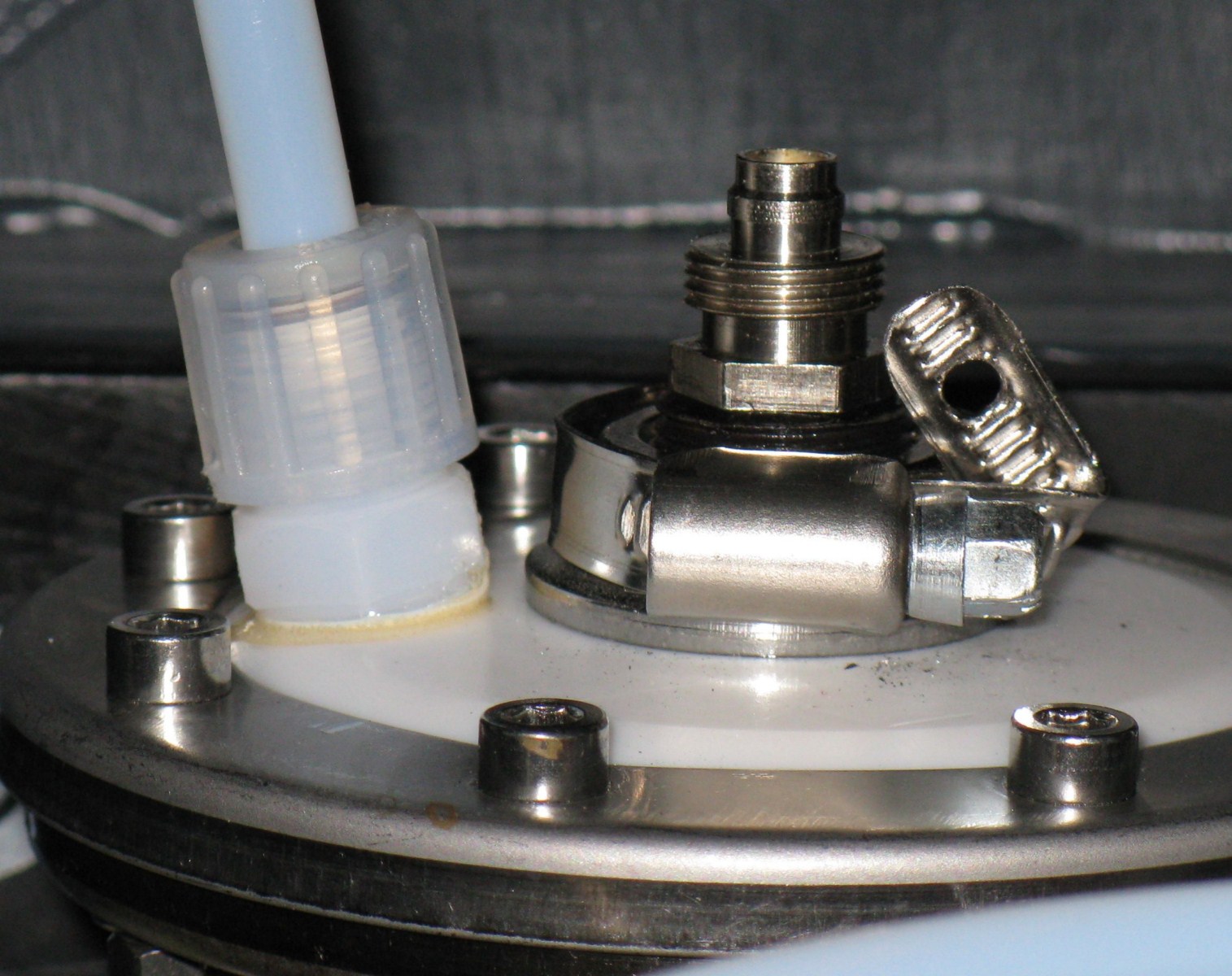

soll heissen, zu sicherheit neuer teflonschlauch, unnötige biegungen des bei der verlegung entfernen, ferner beide anschlüsse auswechseln, einerseits ordentliche einschraubverschaubung und andererseits eine abschlusskappe und das alles in 14.571 stahl.

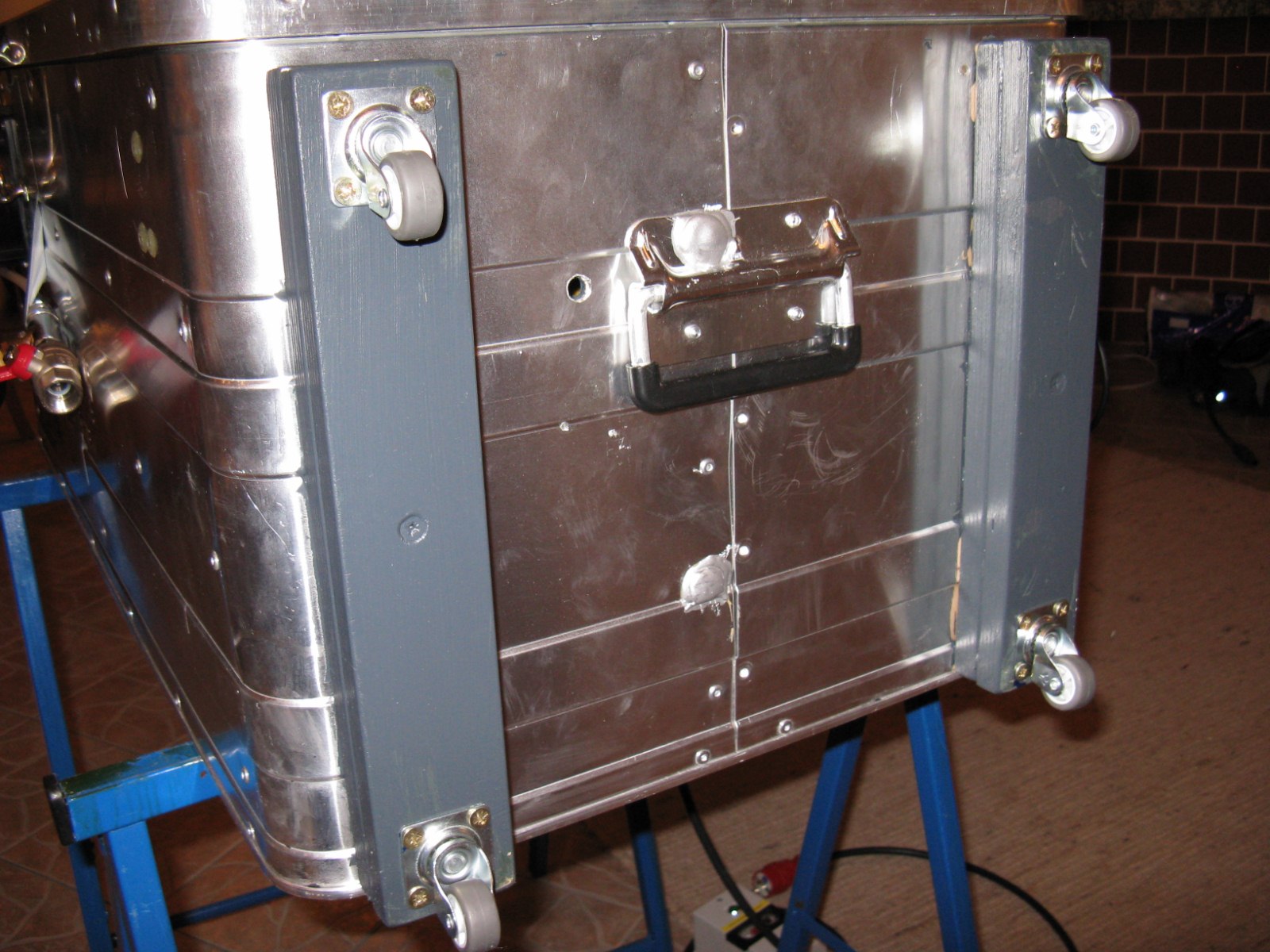

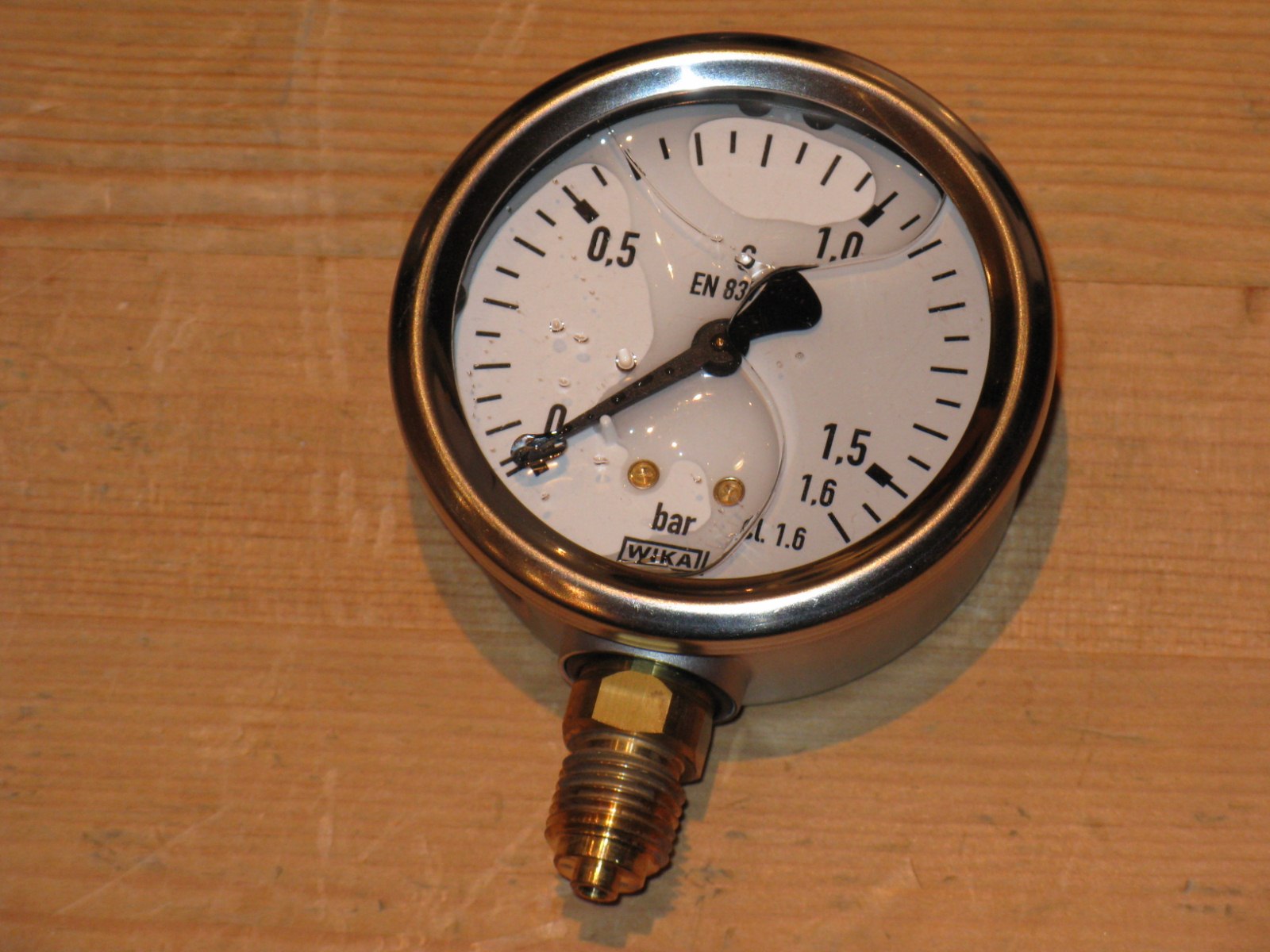

estrad lufttrockner epoxyd-gehäuse-abdeckung angebracht und abgedichtet gegen wasser eintritt, räder montiert da das teil so 50-60kg auf die waage bringt, und die druckanzeige wird auch noch ausgetauscht ist feiner skaliert und der zeiger schwingt nicht bei druckschwankungen.

Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!

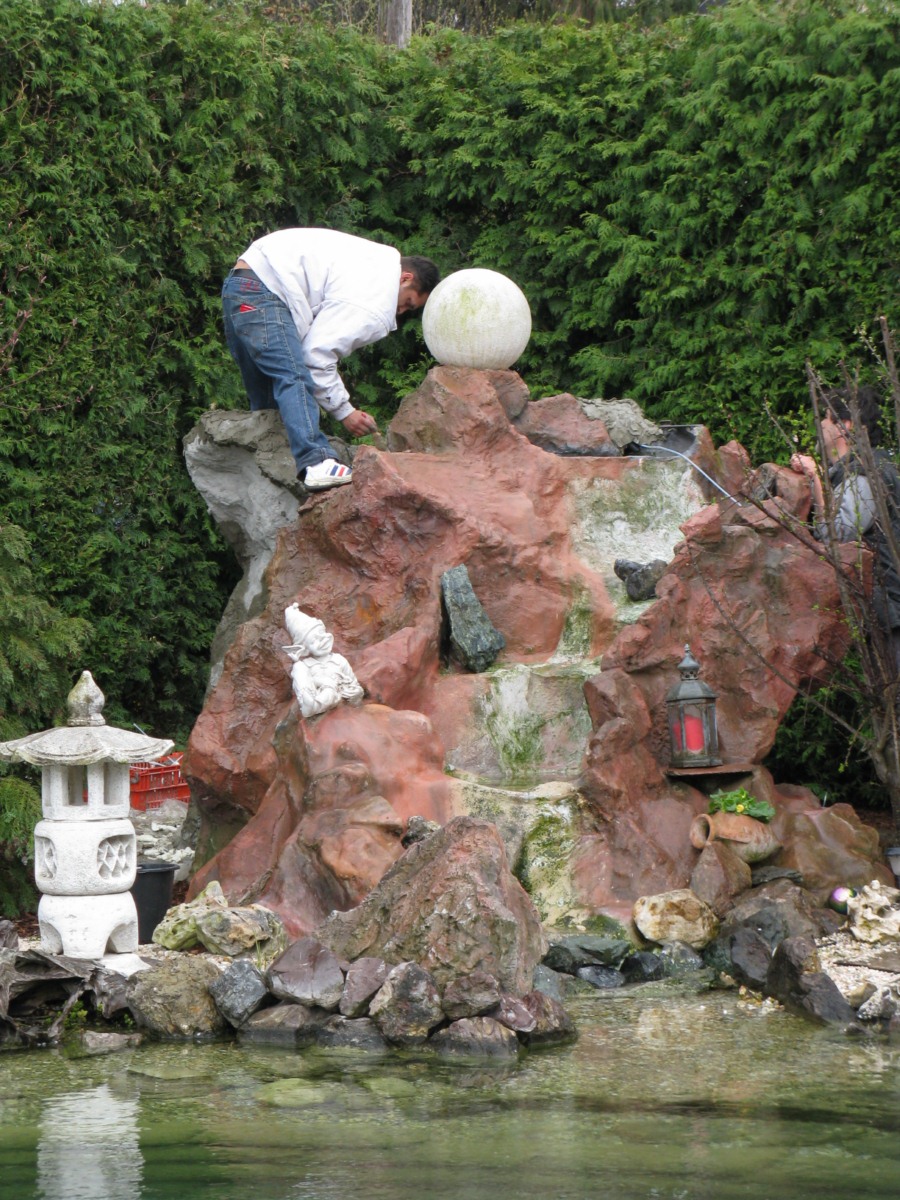

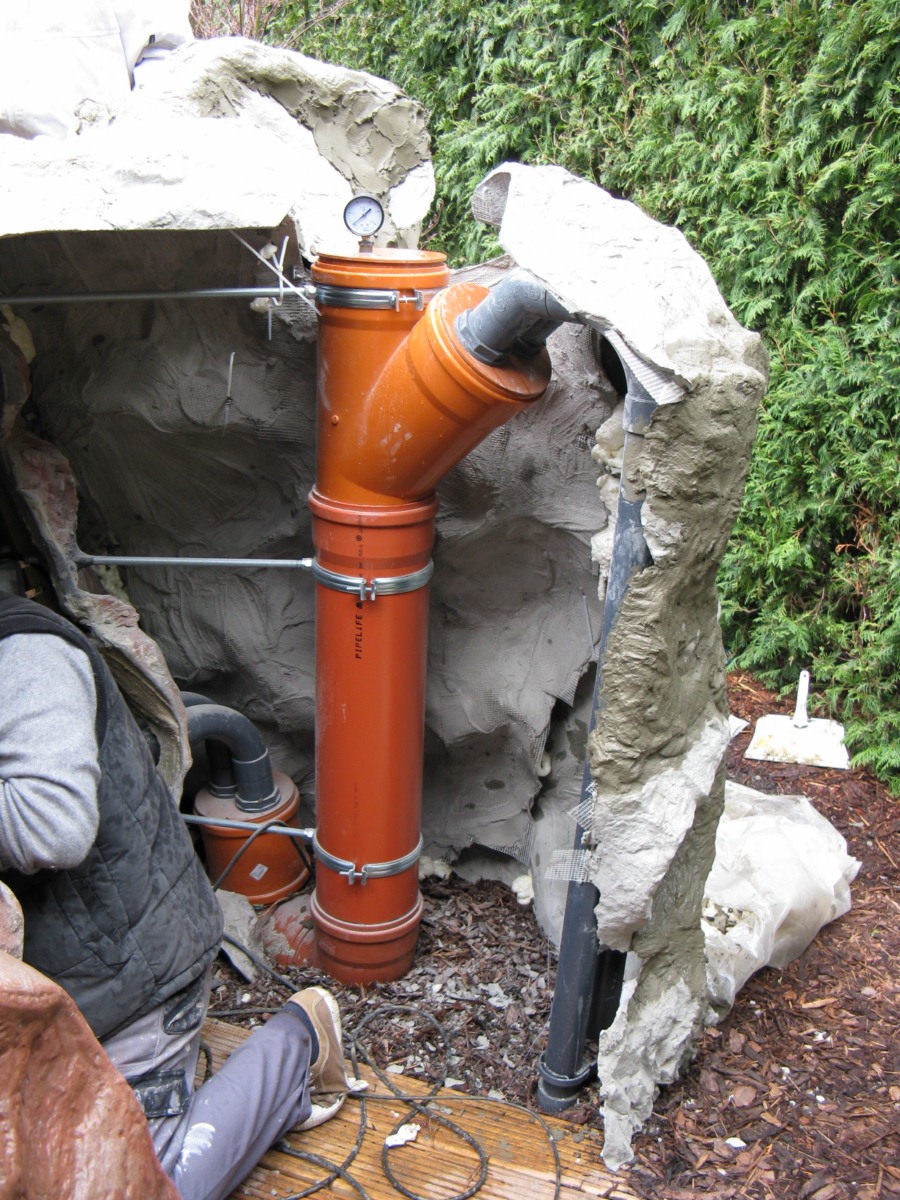

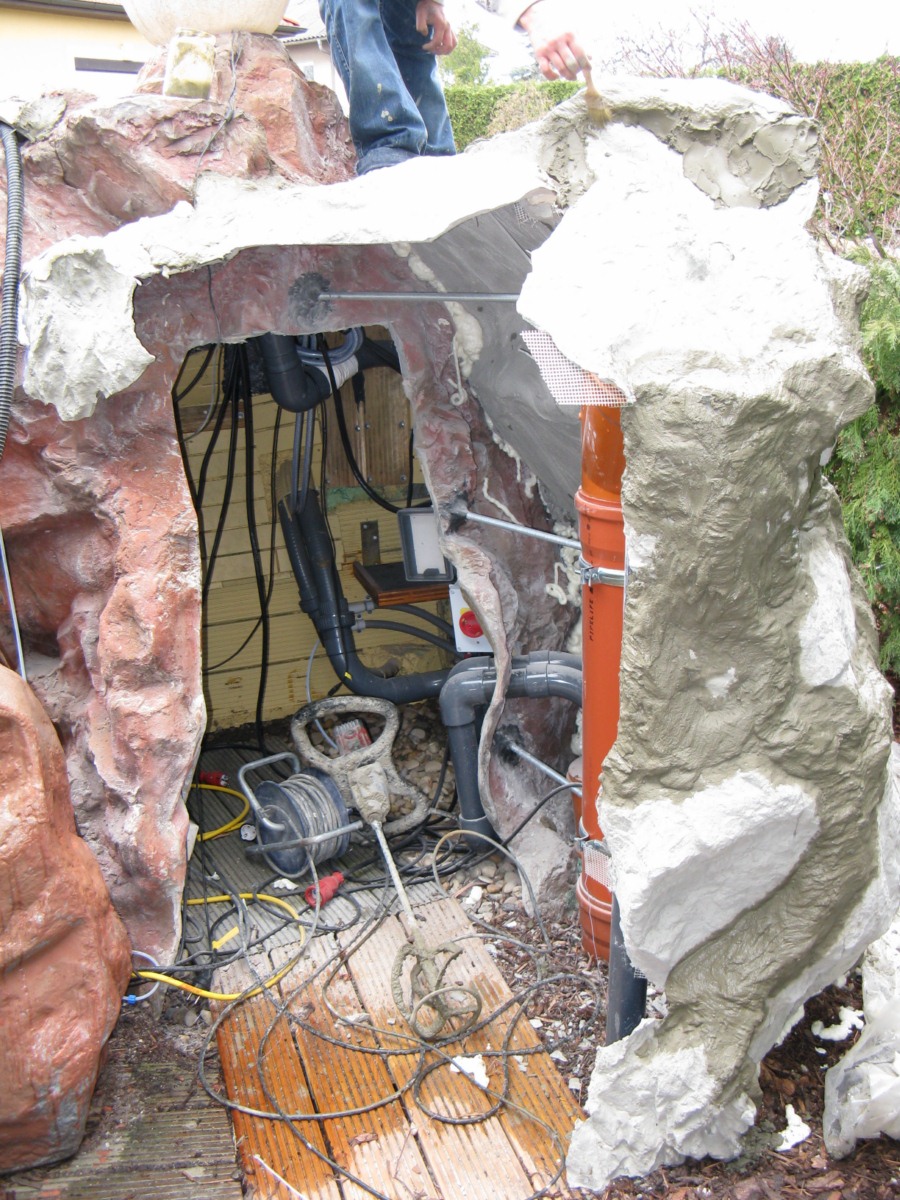

so schauen die ersten arbeitsschritte zur anpassung des kunstfelsen an die geänderten gegebenheiten des umbaus aus......

bei der gelegenheit lasse ich gleich ein komplett kunstfelsen-service machen.

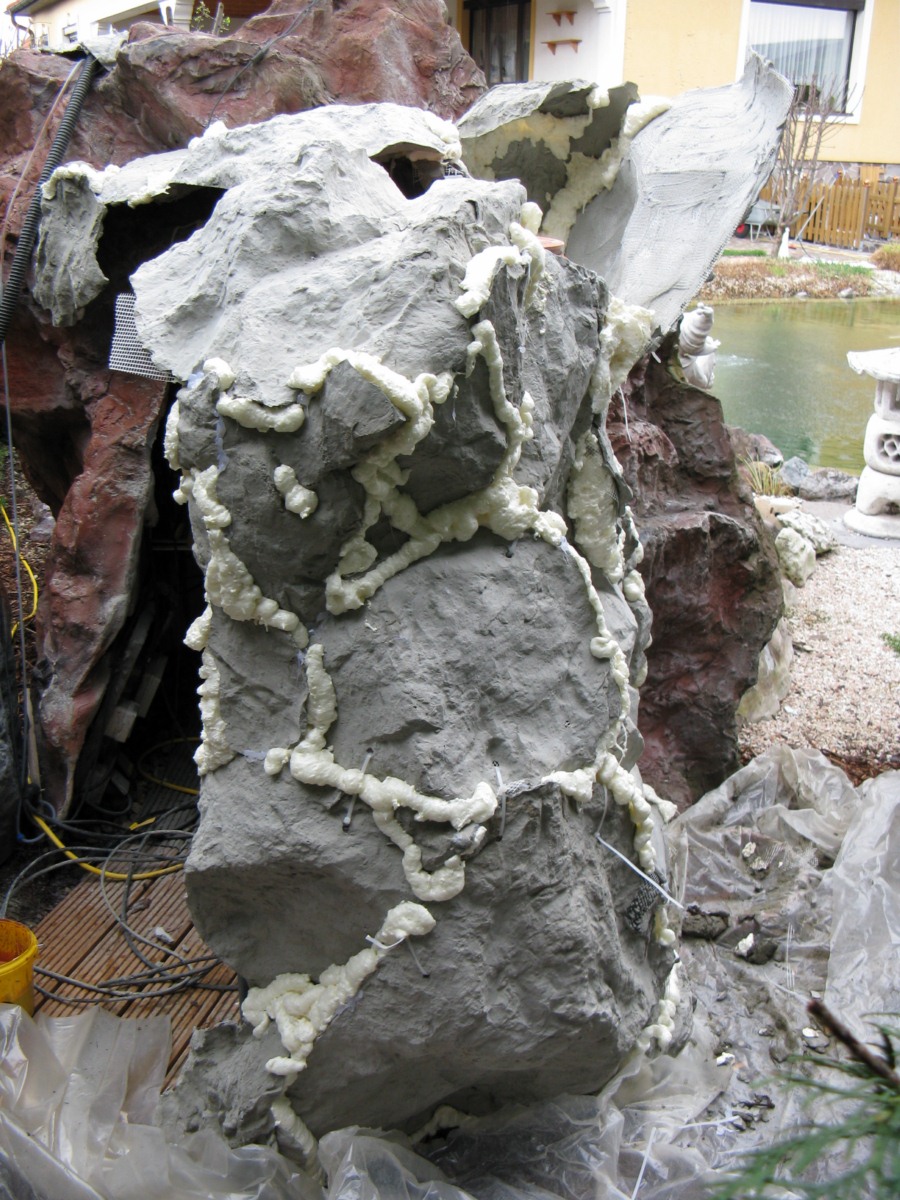

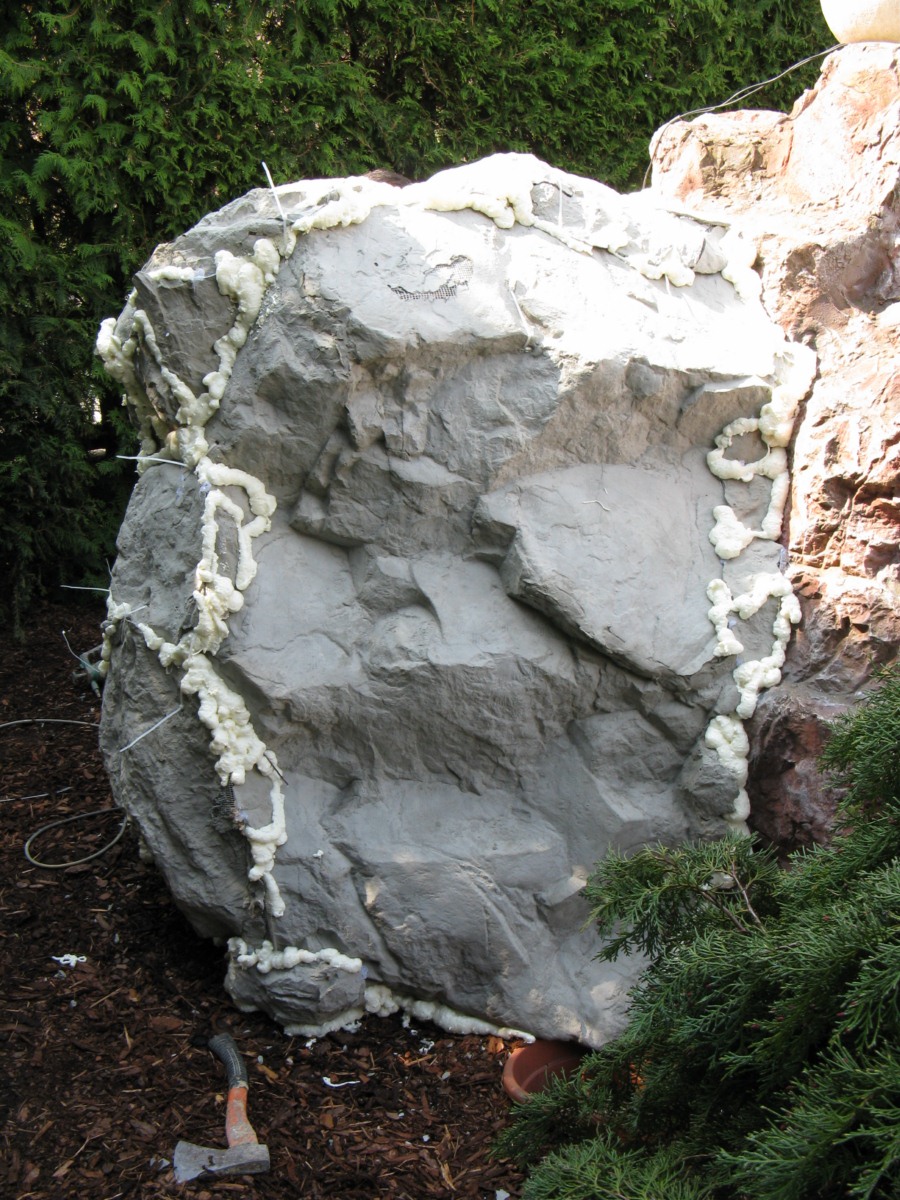

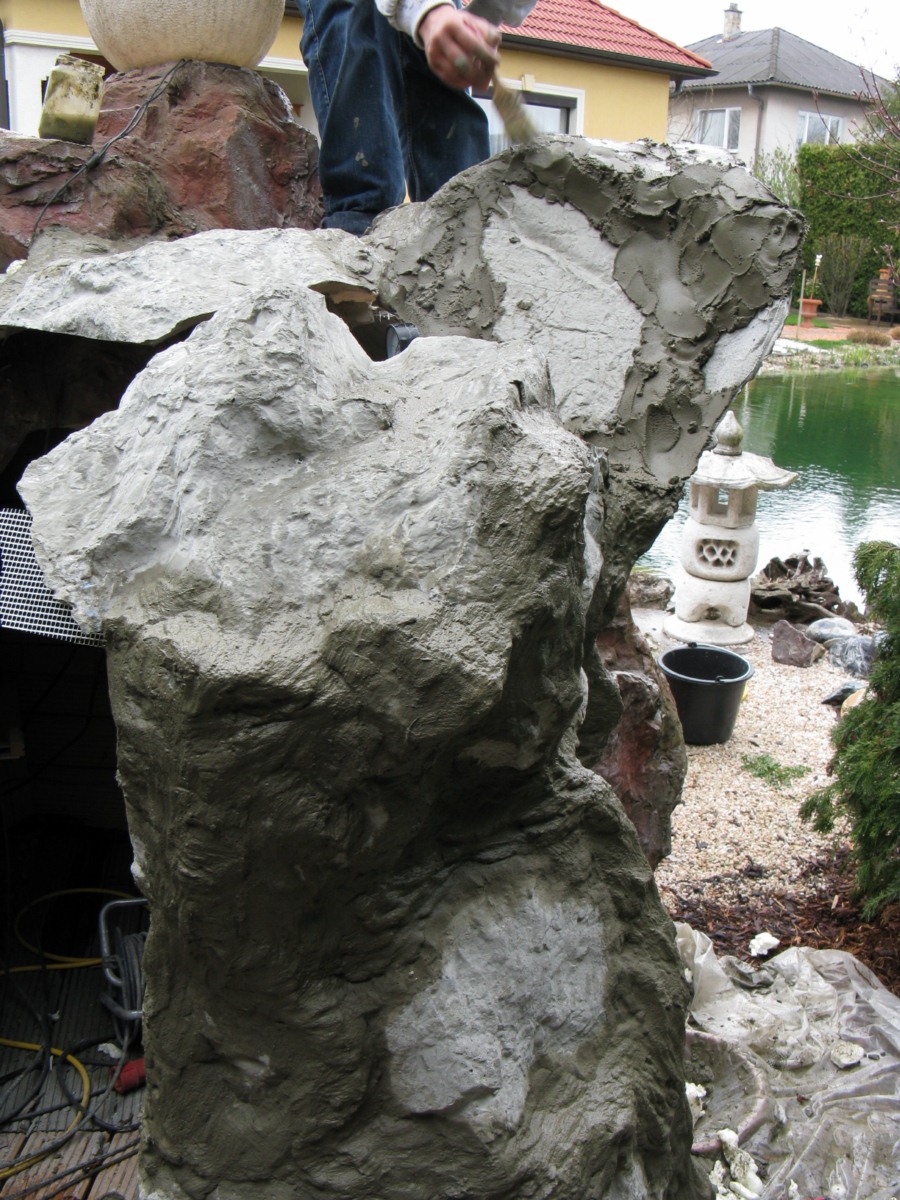

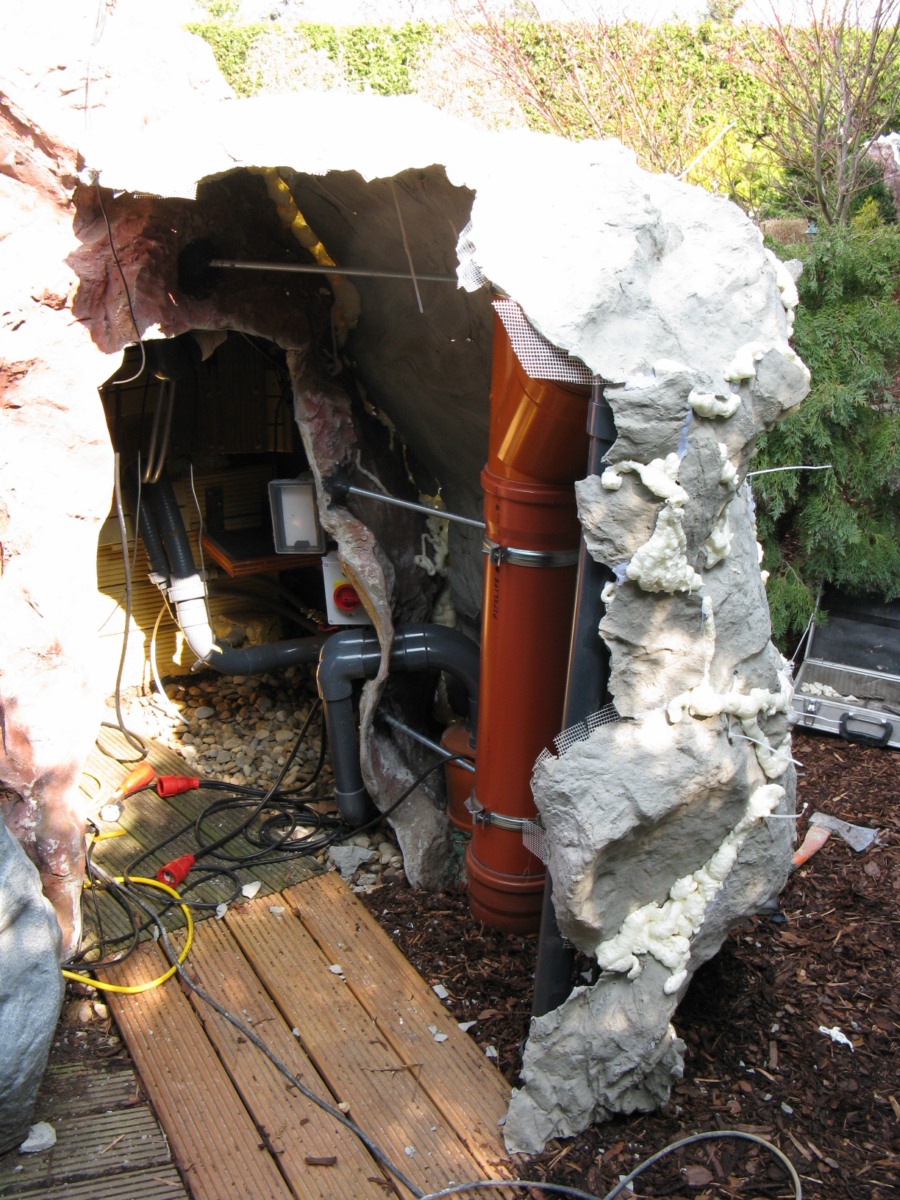

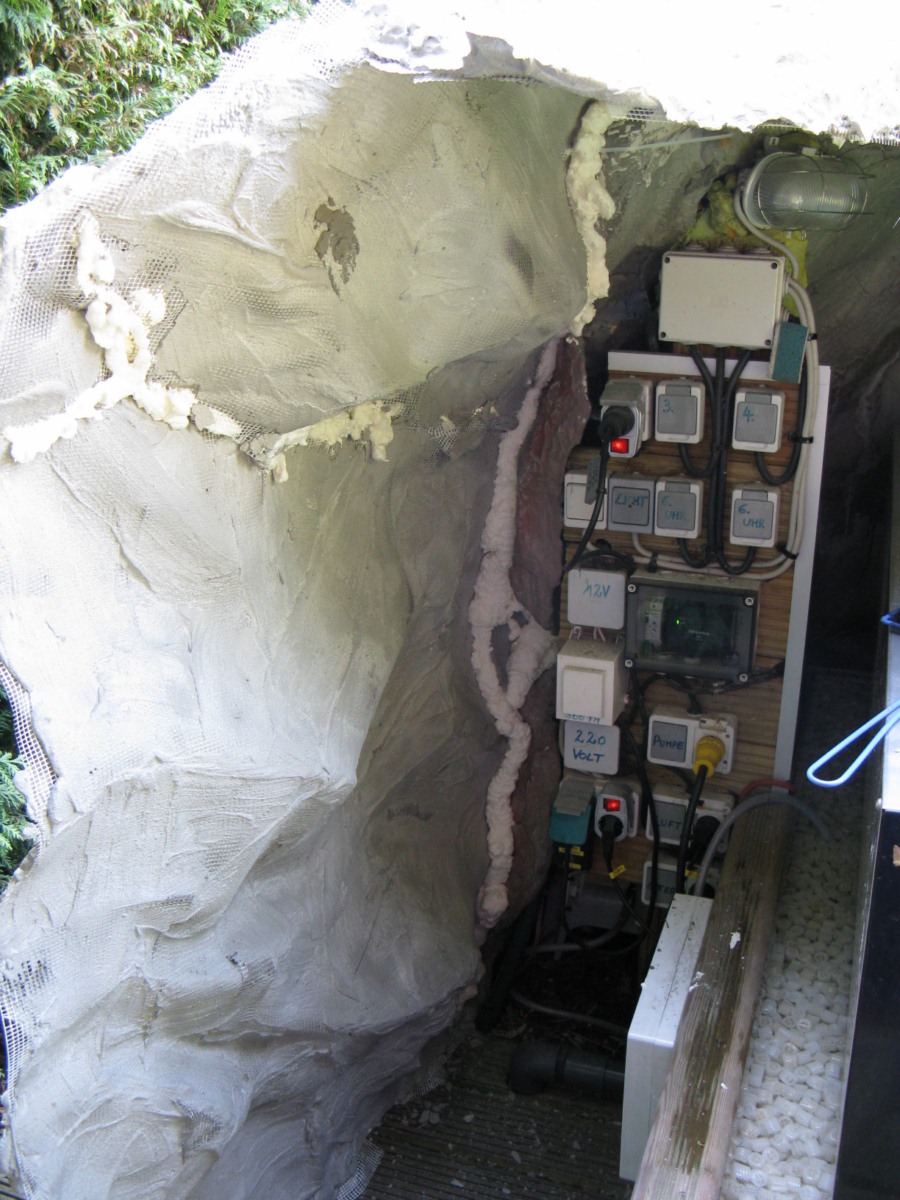

nach der gröbsten grobaufstellung mit verwendung von pu-schaum und heisklebepistole und vielen kabelbinder zur grundfixierung, kommt der nächste arbeitsgang zum erreichen der endfestigkeit......und für den felsigen gesamteindruck.

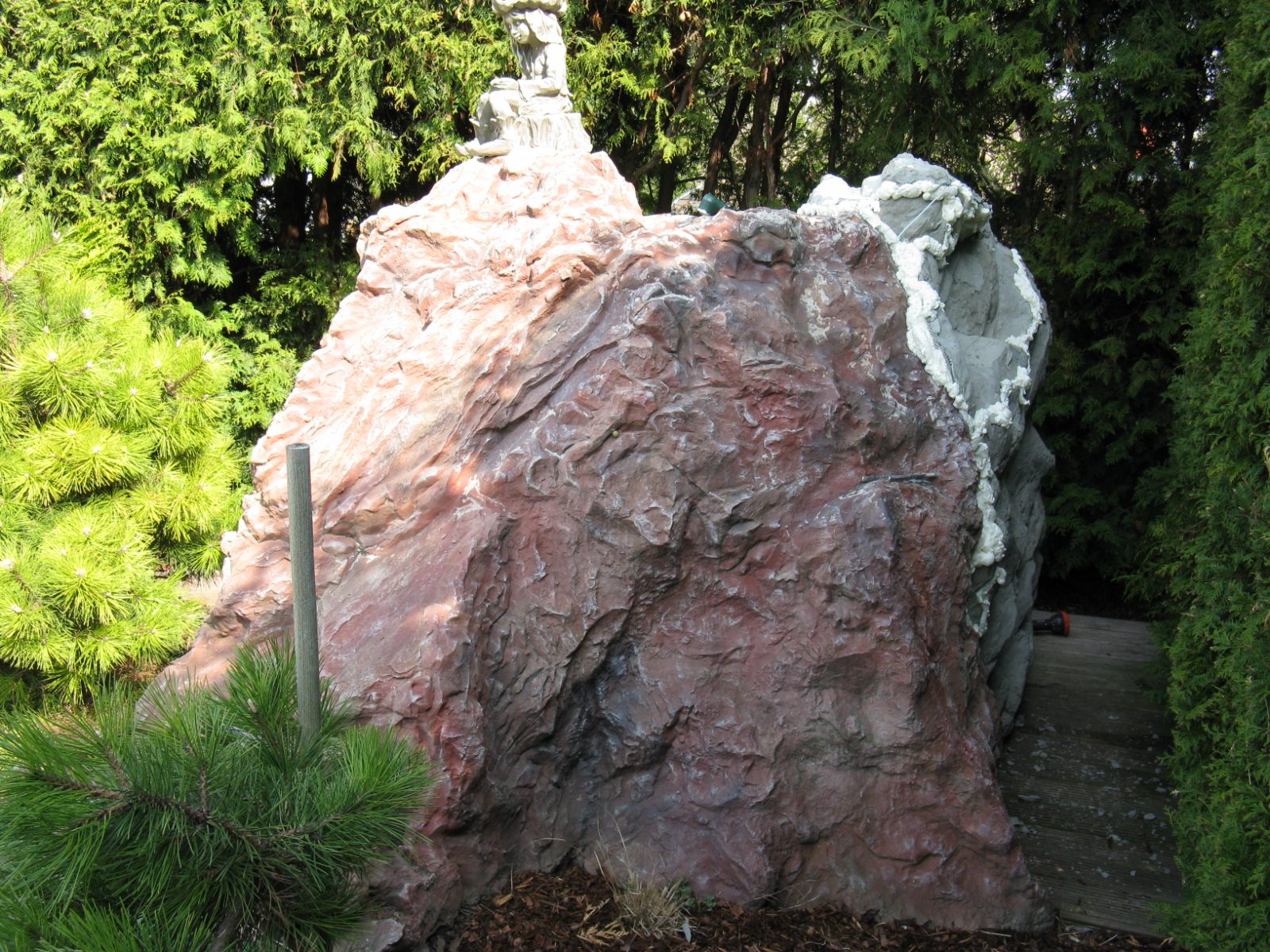

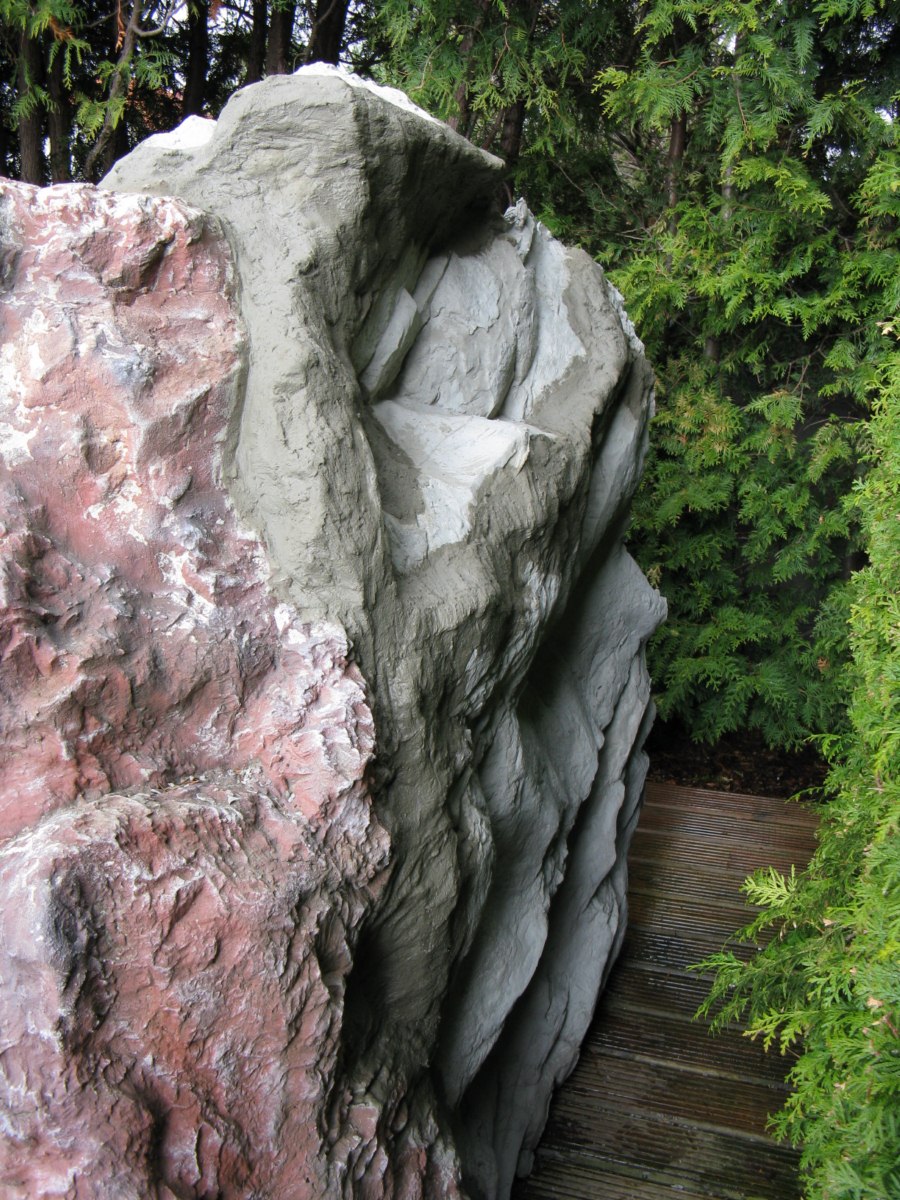

die farbgebung findet in einigen schichten mit pastellfarben statt.

bisherige arbeitszeit 4 stunden..........

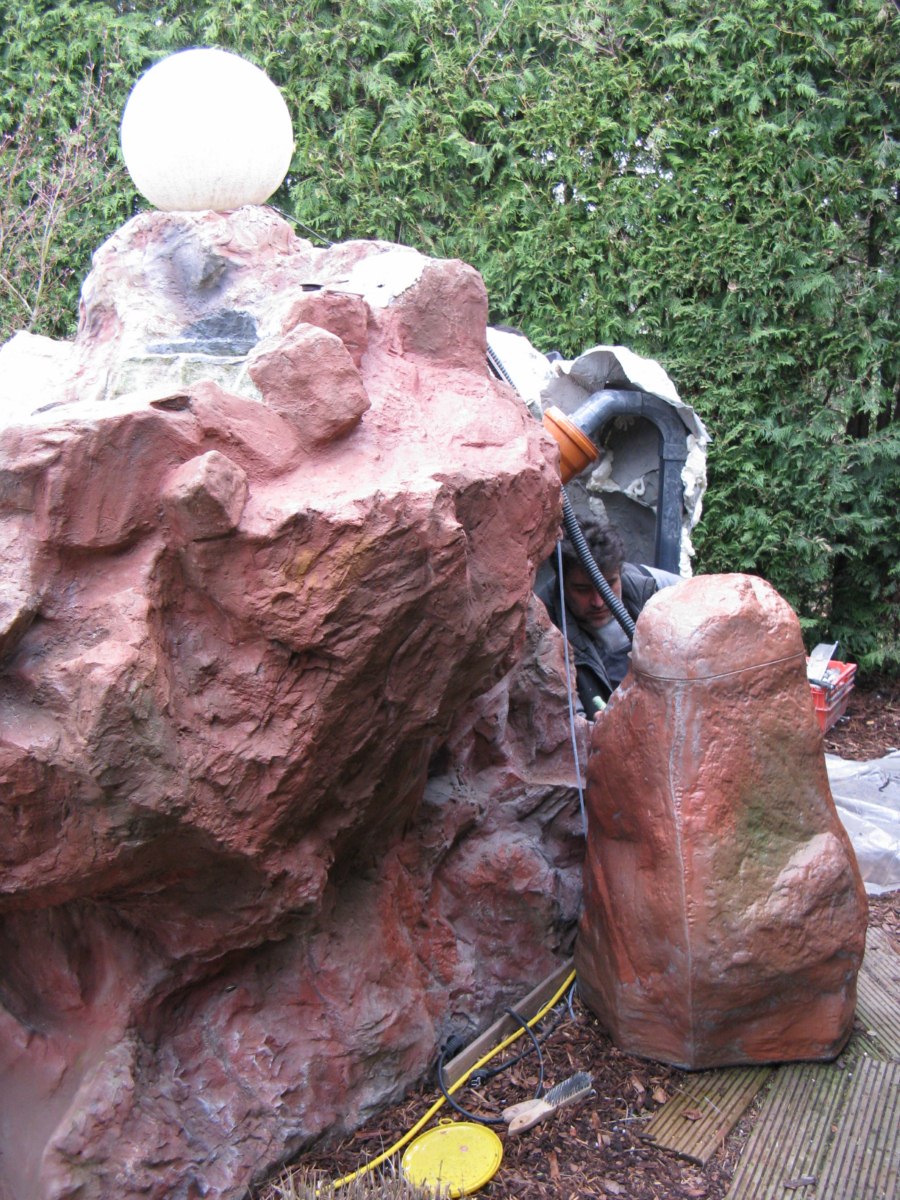

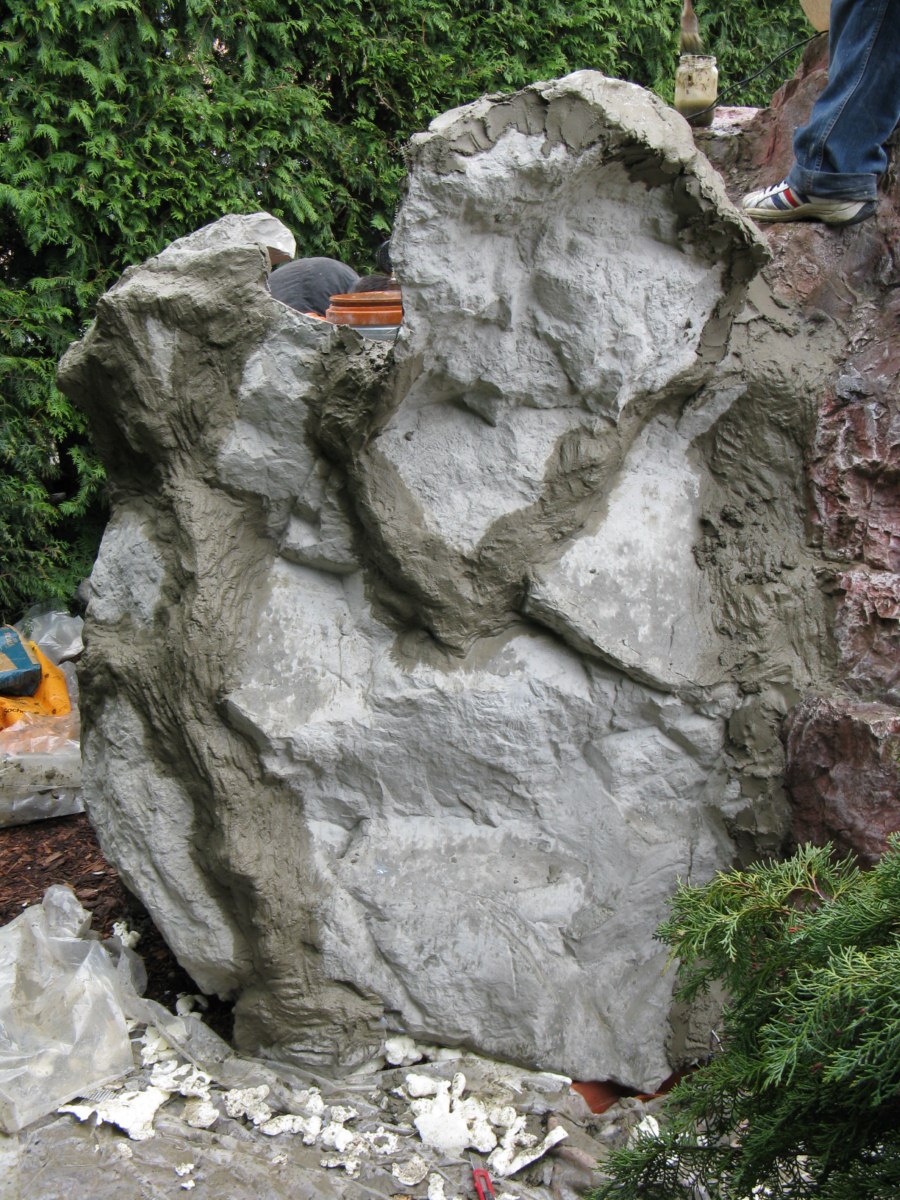

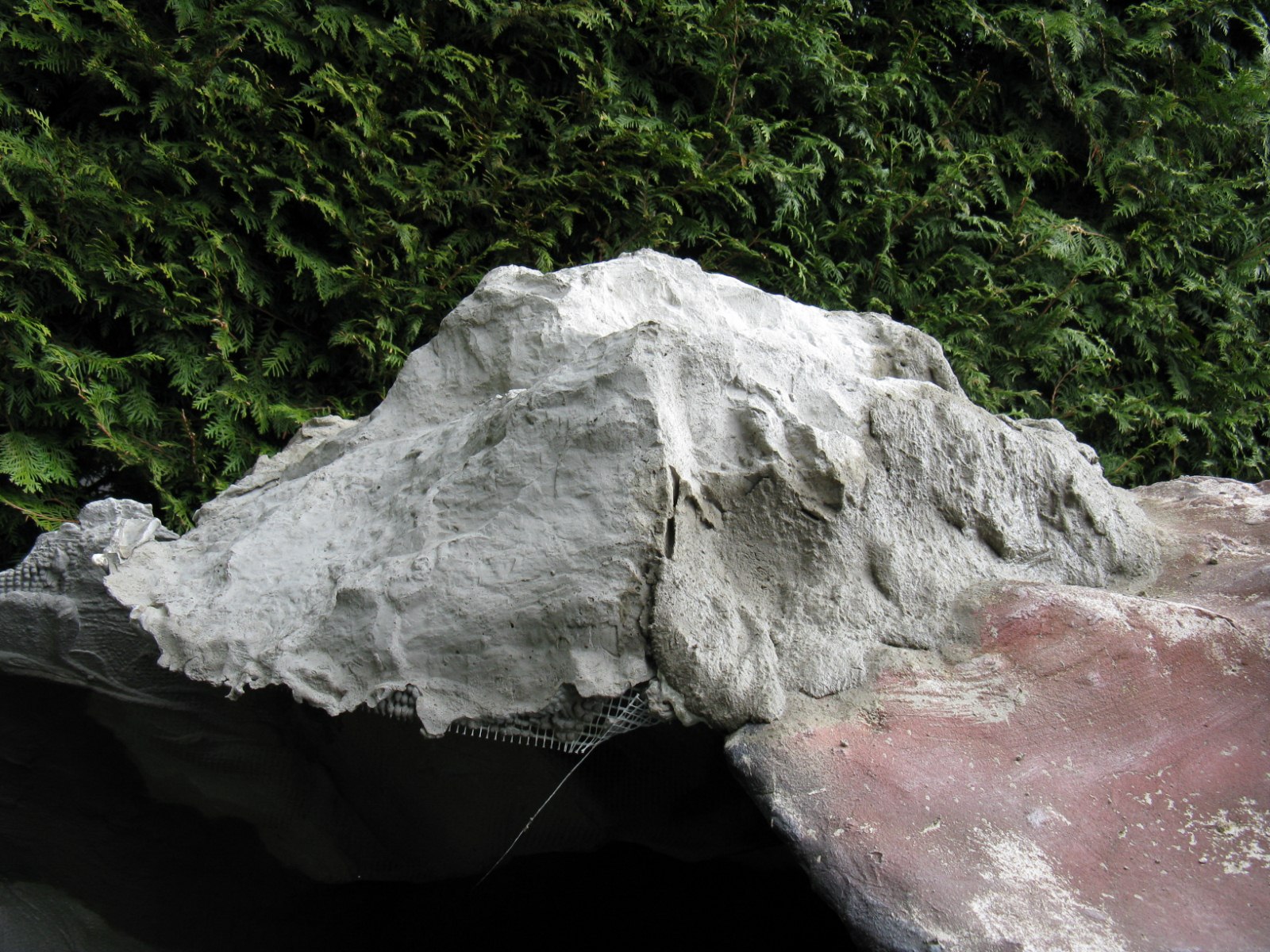

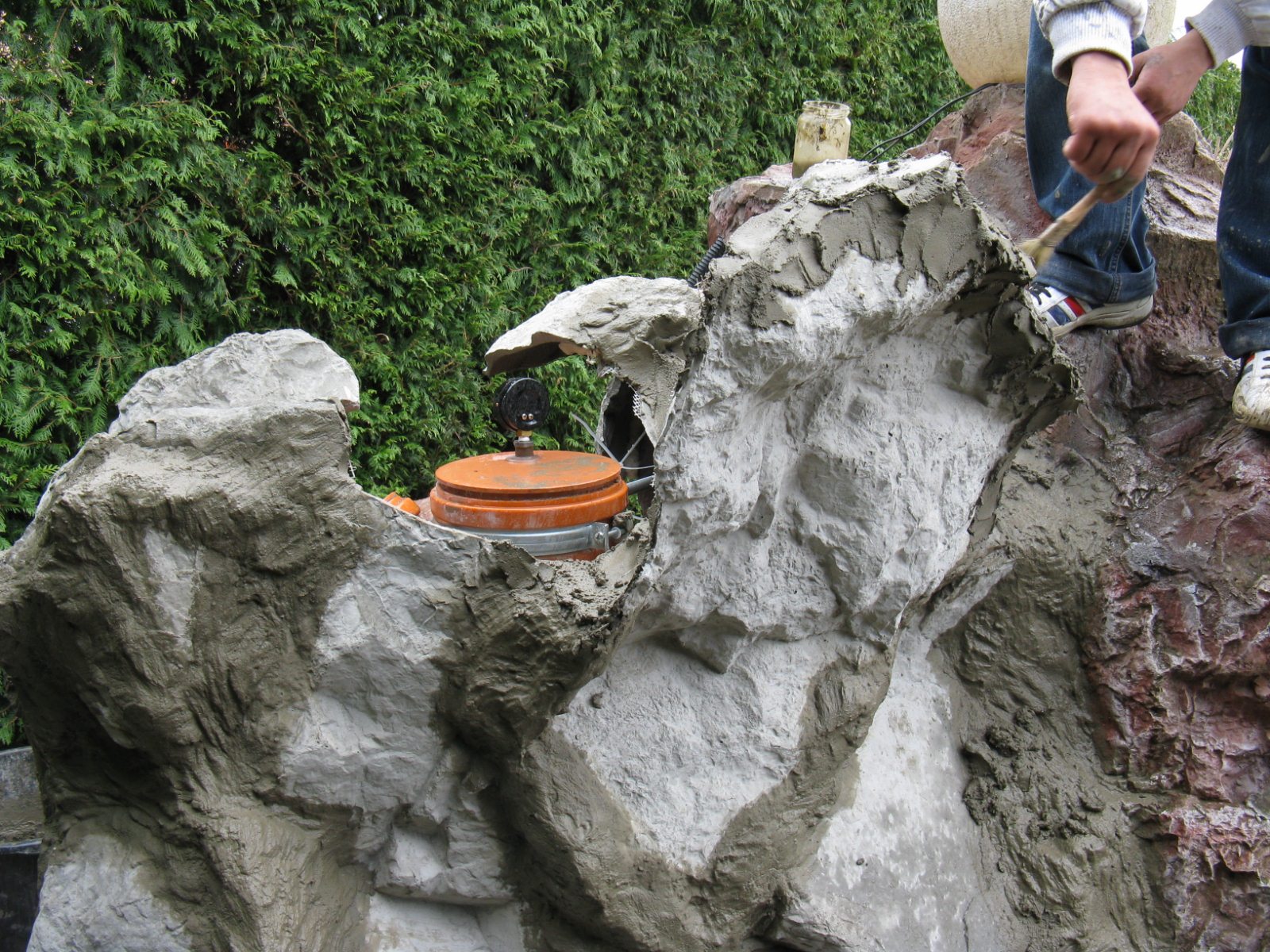

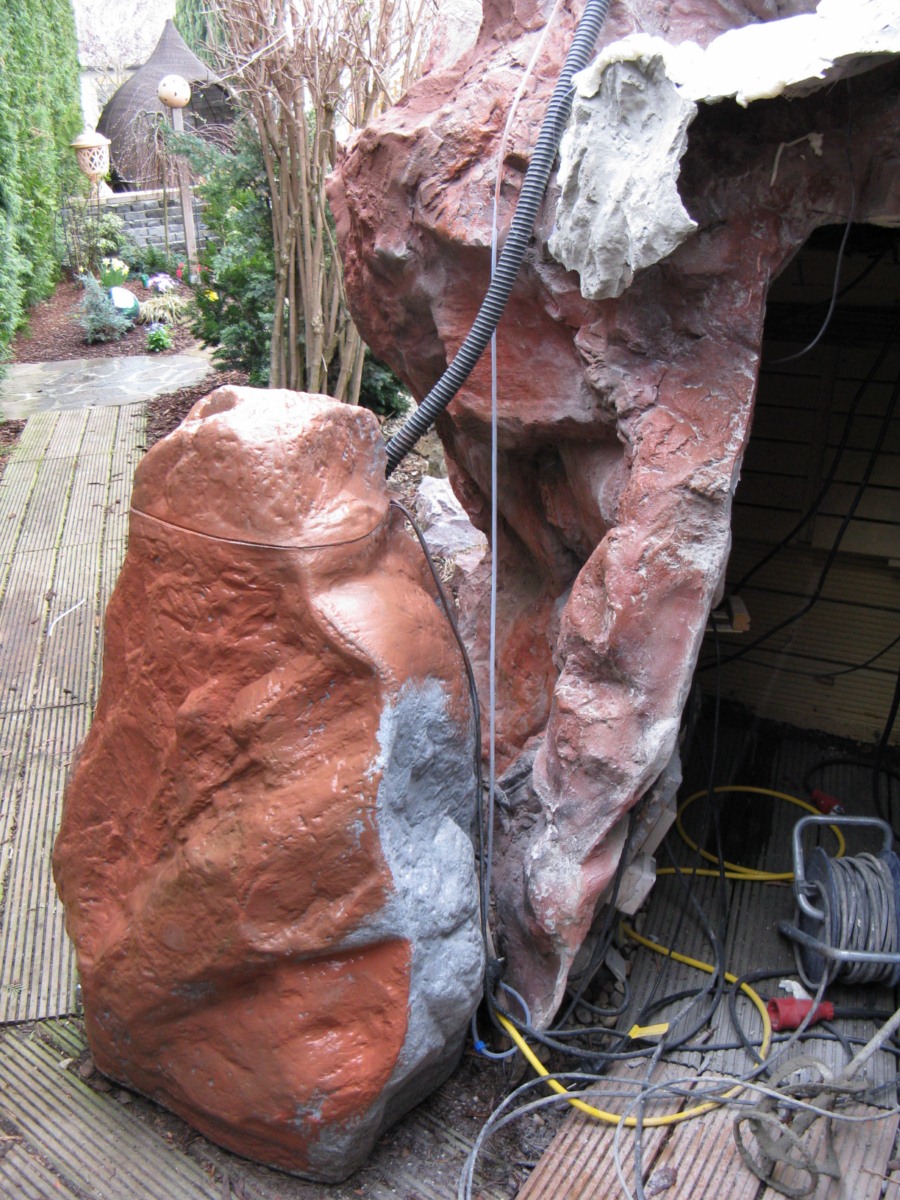

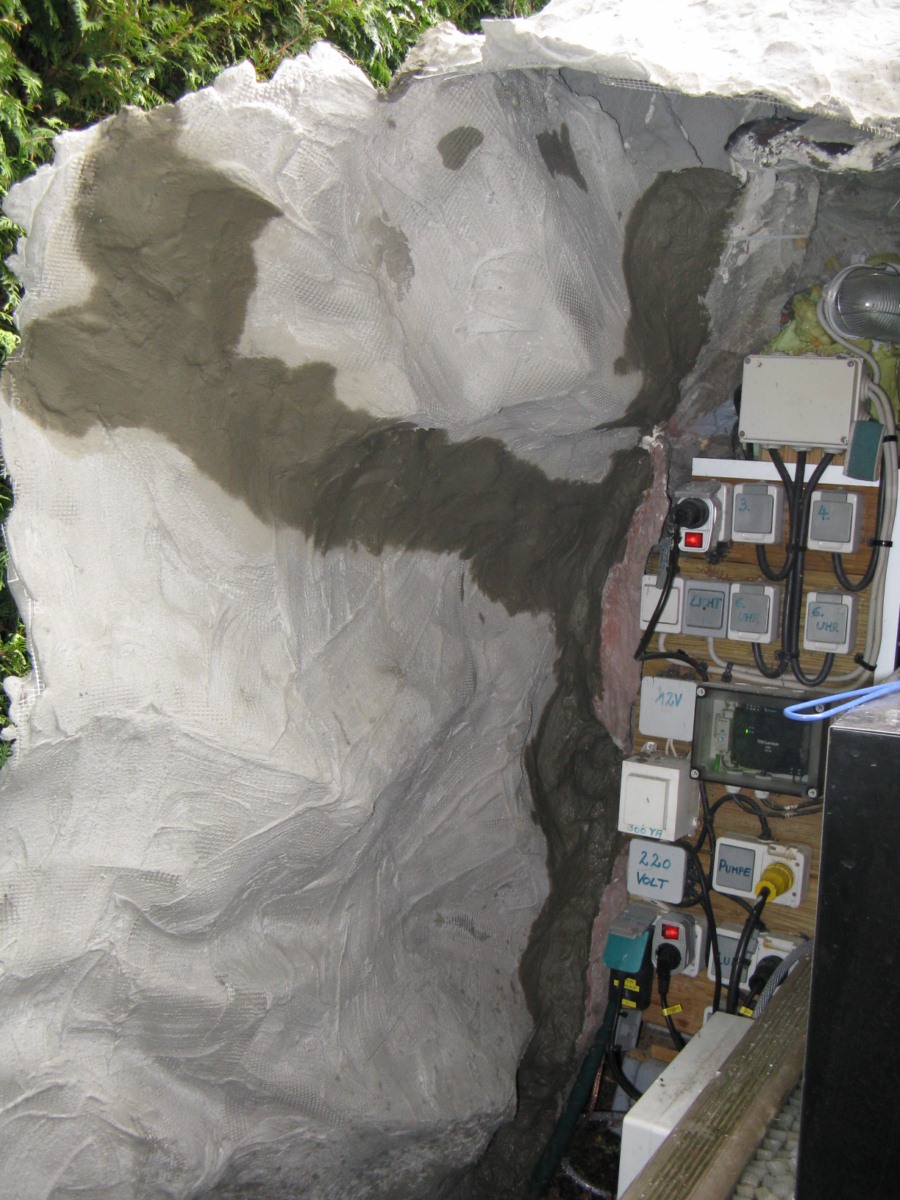

und weitere bilder von den arbeitsschritten der felsen-entstehung.

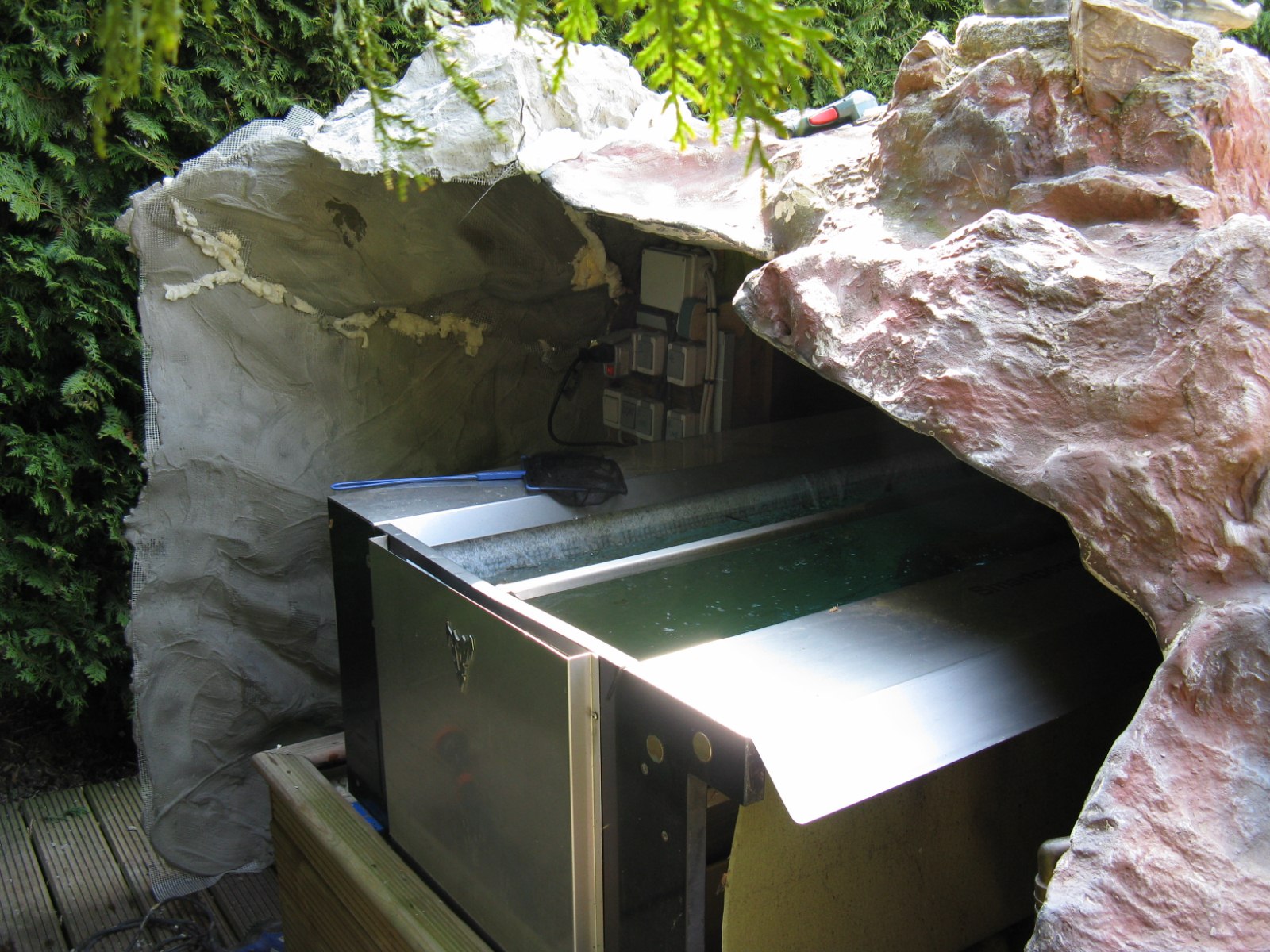

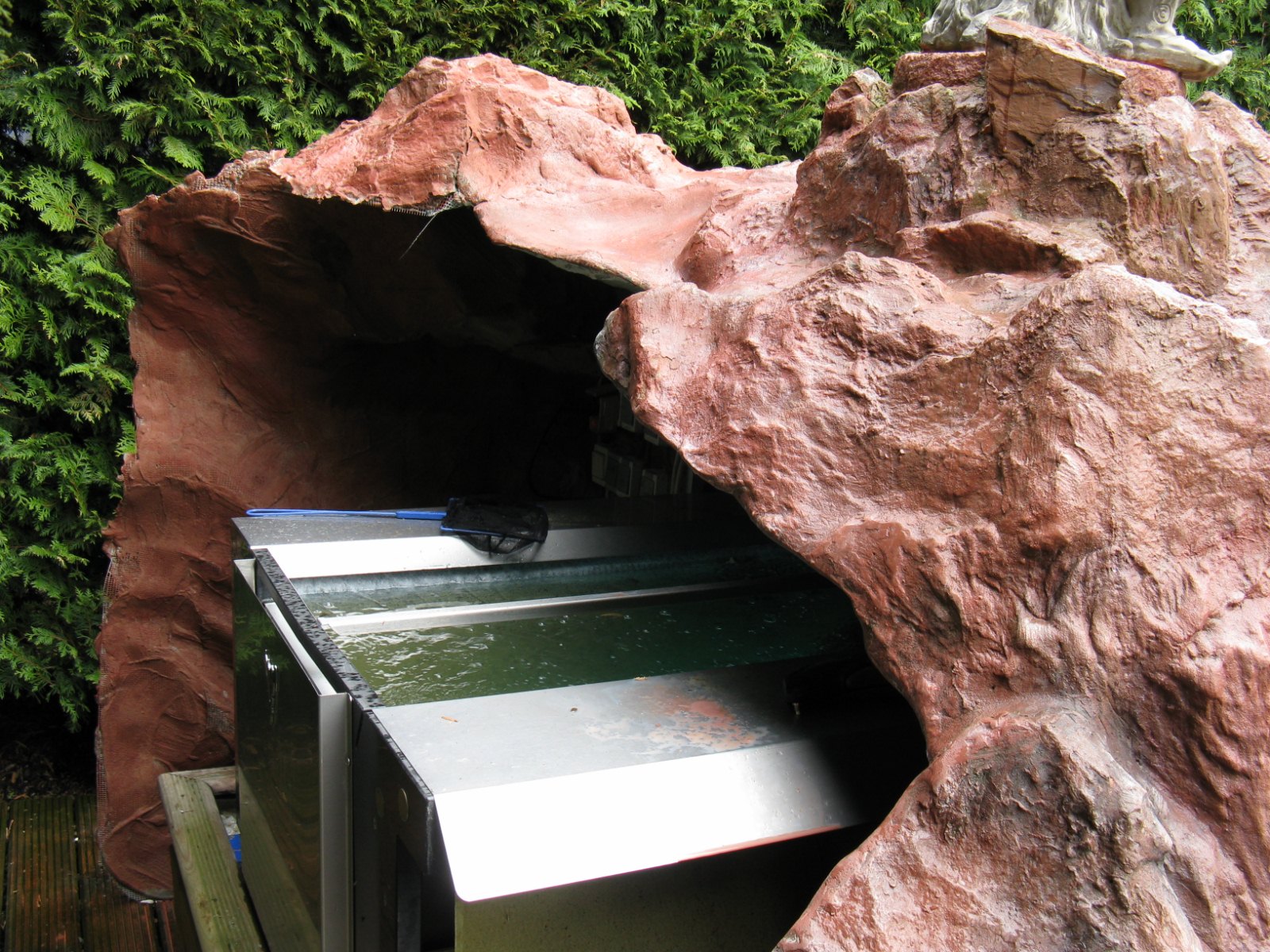

eingang in den felsen würde vergrössert das man den ozi problemlos hineinschieben kann.
