Naja Bernhardt,die anordnung der Einläufe kam ja zum grossteil von dir, da wird es schon klappen


3 meter ist ein wenig lang , er hat knappe 1,90 m, wenn ich mich nicht irre.

Durchmesser ist 1,45m die drei Einläufe sind DN 200, Auslauf DN 250

_________________
Schedel Teichtechnik und Gartendekoration

Ihr zuverlässiger Partner in allen Polyolefinen Schweißarbeiten, Pumpenschächte, Rundpools, Sonderbauten, ob GROß oder klein wir finden auch in kniffeligen Lagen die passende Lösung.



Gerne beantworte ich ihnen unverbindlich ihre Fragen.

Na Frank,

dann mess noch mal nach!

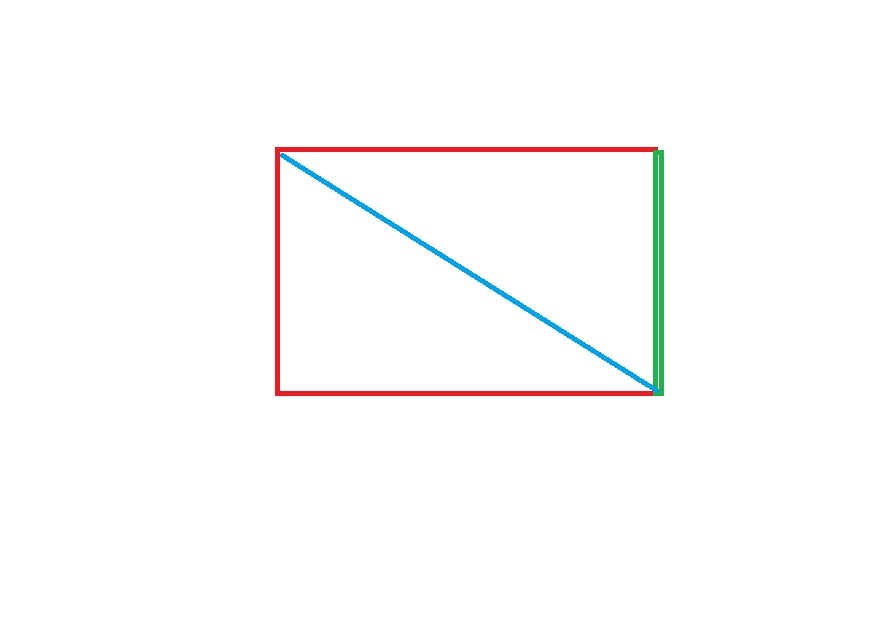

Grün - deine senkrechte Fläche

Blau - meine Fläche (vorausgesetzt man stellt es sich als umlaufende Fläche vor)

_________________
Tschüß Ekki

Hallo Bernhard,

die Praxis wird noch warten müssen
Aber die Planungsvorgaben wurden so weit wie möglich in die Praxis umgesetzt.
Danke nochmal für die Anregungen

Viele Grüße
Hans

Hans,

hast du denn jetzt solche "Spoiler" oder Stege drin verbauen lassen für die Verwirbelungen der Hel-X?

_________________
Tschüß Ekki

Hallo Ekki,

nein, sollte auch so gut funktionieren.

Viele Grüße
Hans

jepp

_________________
Tschüß Ekki

Ekki, der Deckel könnte dann tiefer sein und auch gelocht.

Lassen wir das Teil erst mal laufen...

Gruß,
Frank

_________________
Koifutter pondware Pure

Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!

@ Frank

ich seh den Vorteil eventl. auch darin das mit dieser Form das bilden einer Hel-x-Traube
besser unterdrückt wird, sehen wird man das alles erst in der Praxis.

Gruß Sascha

_________________
www.king-tosai.de DER HEL-X ONLINESHOP !!!

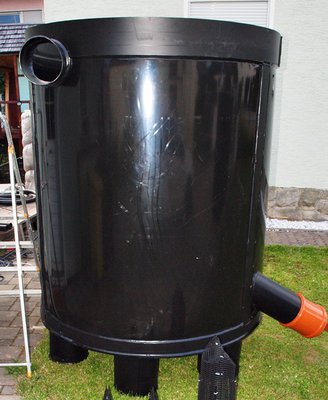

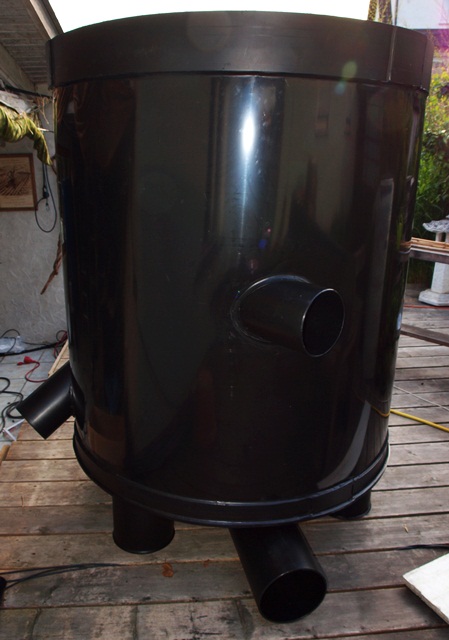

Hier ein paar Bilder................von den Einläufen, deren anordnung und der Druckprüfung

_________________
Schedel Teichtechnik und Gartendekoration

Ihr zuverlässiger Partner in allen Polyolefinen Schweißarbeiten, Pumpenschächte, Rundpools, Sonderbauten, ob GROß oder klein wir finden auch in kniffeligen Lagen die passende Lösung.



Gerne beantworte ich ihnen unverbindlich ihre Fragen.

Ich mache jetzt doch entgegen meiner ursprünglichen Absicht eine Vorabbewertung:

Die tangentialen Einläufe sind gut, die Verarbeitung ist ebenfalls vorzeigbar. Ob man den Behälter auf Stelzen stellt oder in Bodennähe mit dem Mittelablauf aus dem Behälter fährt ist Geschmacksache, ich bevorzuge eher die zweite Variante.

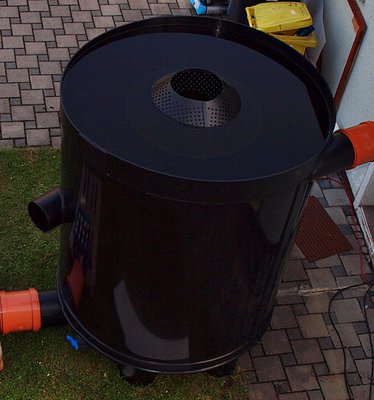

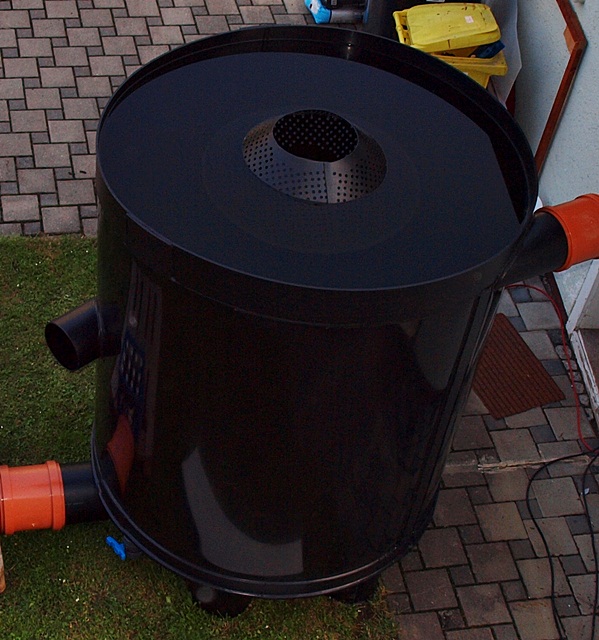

Die Tonne ist aufgrund des tieferen zweiten tangentialen Einlaufs wohl für Helix mit der Dichte 1,0 konstruiert. Die Höhe der Lochung wirkt auf dem Bild etwas sparsam, hier hätte man ruhig auf der ganzen Standrohrlänge (z.B. DN 250) lochen können.

Mit fallendem Wasserstand könnte nicht mehr genug Wasser durch den Mittelablauf gehen könnte. Also drauf achten, dass die Biotonne möglichst am Maximum fährt.

Gruß,
Frank
