Hallo Jörg,
die Folie wird als Ring ausgeschnitten.
Dann mit den Ringsegmenten an die Frontwand geklemmt.
Der innere Durchmesser ist kleiner als das Rohr an der Trommel.
Das Rohr wird duch die "Ringfolie" gesteckt. Nun bildet sich eine Hohlkehle.
Diese befindet sich auf der Schmutzwasserseite. Durch die Vorspannung ist die Abdichtung gewährleistet.
Die Idee ist von jürgen-b und wirklich genial.
Weitere Folienstreifen werden zur Abdichtung der Frontwand in der Filterkammer verwendet.
Das zeige ich dann noch in der Doku.

_________________
Gruß Kallemann
Es gibt nur eine falsche Sicht der Dinge, der Glaube, meine Sicht sei die einzig richtige
nagurjuna

Hallo Kai,
einige Teile sind in mühevoller Eigenarbeit erstellt.
Andere wurden von ehemaligen Mitarbeitern von mir gefertigt.
Auch habe ich immer noch die Möglichkeit bei meiner ehemaligen Firma vorbeizuschauen und was zu machen.
Bin immer noch gerne gesehen... war wohl gerecht als Chef.

_________________
Gruß Kallemann
Es gibt nur eine falsche Sicht der Dinge, der Glaube, meine Sicht sei die einzig richtige
nagurjuna

Hallo Kallemann

Das sieht alle sehr sauber und professionell aus.

Patente kannst du nicht verletzen da du den Filter für dich alleine baust,
und nicht vermarkten möchtest.

Aluminium ist mechanisch (drehen und Fräsen) besser zu verarbeiten.
Bei allen andern eigenschaften würde ich Edelstahl bevorzugen.

Aber Hut ab vor der leistung (auch die 3D Zeichnungen sind TOP).

Gruß Guido

_________________
Herstellung und Verkauf von Edelstahl Vliesfiltern APV-400/500/600/800
Herstellung von Pumpenkammern und Biokammern in Edelstahlausführung.
Vlies für alle gängigen Vliesfilter Jetzt NEU Vlies für den Rollermaten,XC,Compact1,ClariSea SK und Marine Clean MC
Maschinenbaumeister und Schweißfachmann

>> http://www.ap-teichfilter.de <<

Hallo Karl,



Wow........ Hut ab....toll gemacht........

....was wiegt er denn...also rein die Trommel... ??


Ich wäre für eine Verschiebung des Themas in "Geniale Eigenbauten".... !!!

_________________
LG... Volker


...den eigenen Tod muss man nur sterben.....mit dem der anderen muss man leben.........

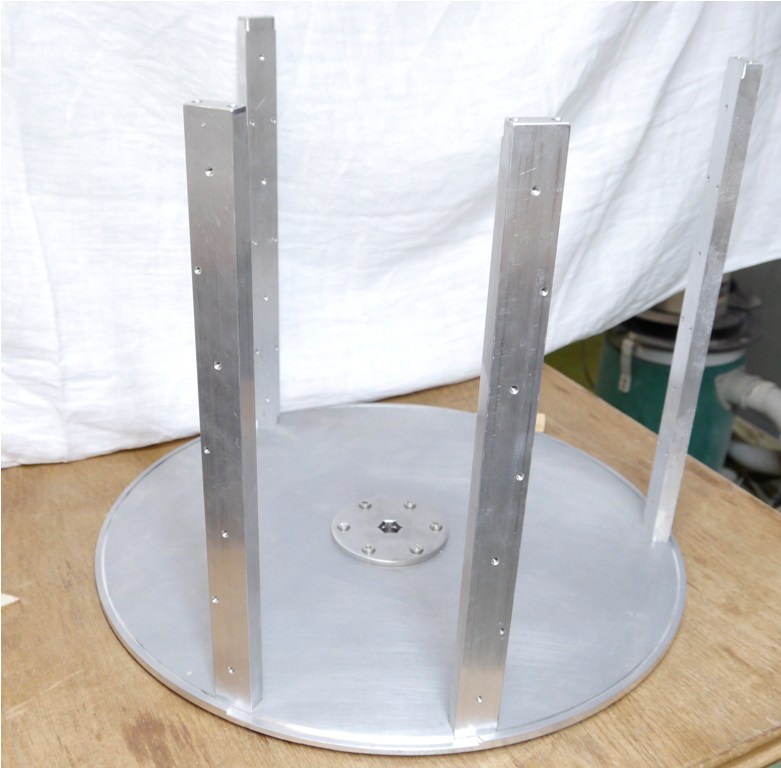

Hier geht es weiter:

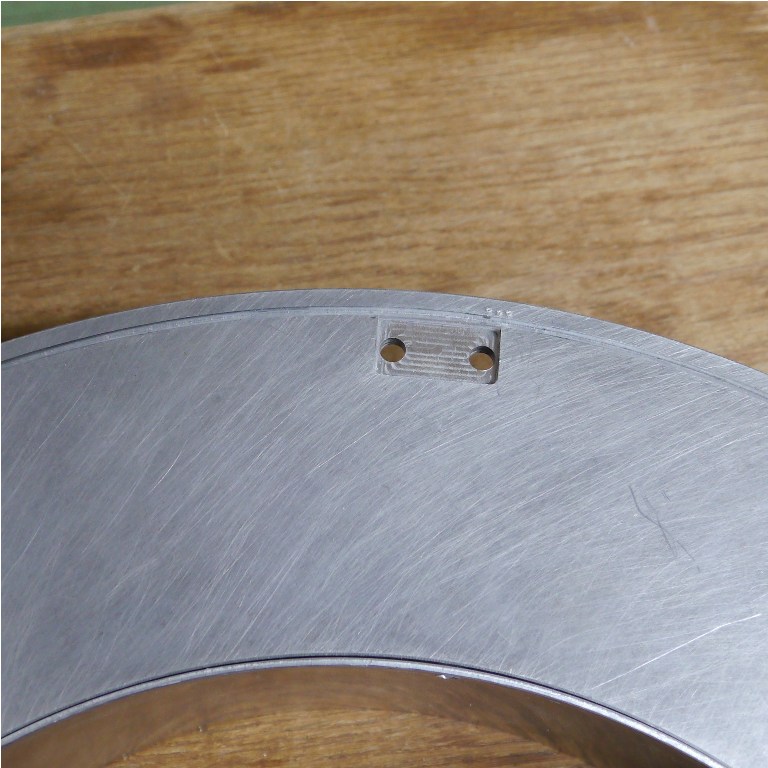

Im Detail 1 sieht man die Taschen für die Verbindungsstege bei der Revisionsklappe.
Hier sieht man auch die umlaufende Nut zur Aufnahme der Mantelsegmente.

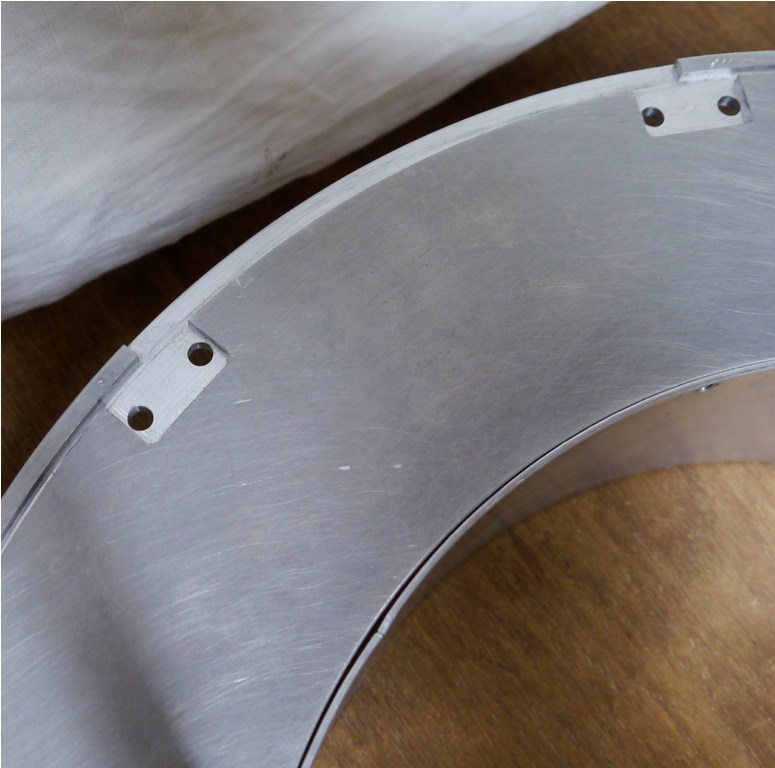

Detail 2 zeigt die die normale Tasche.

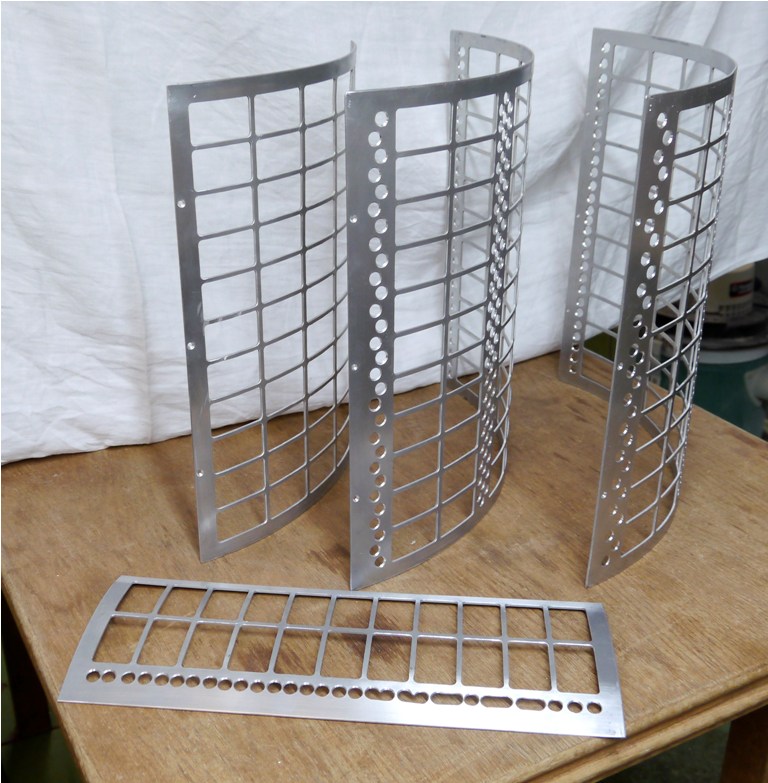

Die Mantelsegmente sind aus AL-Blech 2mm dick und Wasserstrahl - geschnitten, dann gerundet beim Flaschner und danach auf der Kreissäge getrennt.
