hi berhard





wie schon gesagt:
gehäuselüfter und kühlung der röhre um so wichtiger !!!!!!!!!


gerhard

.

Hi Gerhard

Du weißt was du machst ! Viele andere sehe das dann aber mit den gr Geräten zu blauäugig !
Einfach mal machen und dann der Knall der nach hinten losgeht!
Hier sieht man das es Super auch mit ganz wenig geht!

_________________
Gruß Andreas
____________________

immer schön lieb sein !

hi

da mein venturi nicht ozonfest war--habe ich mir jetzt selber eins gebaut.

ein super feines blasenbild

etwas gepimt habe ich die einspeisung und verweilzeit des ozon gemisches - durch venturi und in dem ich den weg in den 300er rohren verlängert habe.
vom venturi geht es in einem 40er rohr 2,50 meter runter und dann in einem unten geschlossenem 100er rohr wieder hoch.
in dem 300er rohr 2.50 runter-in dem 160er rohr(verbindung zwischen den beiden 300er rohren) 2,50 hoch und dann im zweitem 300er rohr in einem 100er rohr mit uvc wieder 2,50 meter runter und zum teich 9 meter.

http://youtu.be/2IUqN1BM_ak

_________________
Gruß Bernhard

http://www.youtube.com/user/germanlobo

hallo lobo

geile konstruktion die gefällt !!!

was ist das für ein plexiglaskegel ?

gerhard

hi gerhard

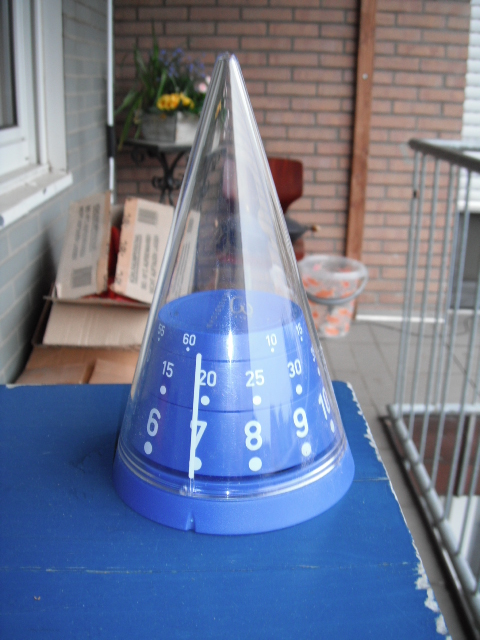

das war mal eine abdeckung einer uhr--hab ich gefunden--eine liegt hier noch im keller.

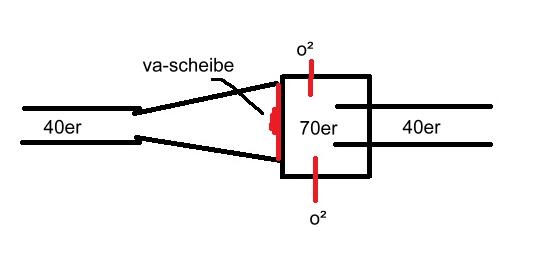

vor dem kegel ist aber noch eine va-platte gebaut(die hat holger vor längerer zeit mal vorgestellt)vor der platte sind die o² zuläufe.

_________________
Gruß Bernhard

http://www.youtube.com/user/germanlobo

Hallo Bernhard!

Kannst du noch die Flussrichtung verraten? Denke mal normalerweise würde das Wasser von links nach rechts laufen, aber im video sieht es so aus, als würde das Wasser von rechts nach links fließen!

DANKE
Roland

_________________
GEHT NICHT - GIBTS NICHT
www.koi-teich.at

MEIN YOUTUBE KOI KANAL

hi roland

auf der zeichnung von rechts nach links.

_________________
Gruß Bernhard

http://www.youtube.com/user/germanlobo

Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!

Da habe ich aber jetzt eine Frage

Saugst du die Luft oder besser gesagt das Ozon/Luftgemisch in diese Konstruktion von selbst, oder verwendest du eine Luftpumpe/SK? Denn rein aus der Zeichnung heraus kann ich mir nicht vorstellen, dass hier wie bei einer Venturi die Luft selber eingesogen wird, es sei denn das Loch in der VA-Scheibe hat den selben Durchmesser wie die Zuleitung.

lg
Roland

_________________
GEHT NICHT - GIBTS NICHT
www.koi-teich.at

MEIN YOUTUBE KOI KANAL

hallo roland


die saugt selber, das ist das grundprinzip und auch der sinn einer venturi-düse.

wenn auch lobo die technik aussergewöhnlich umgersetzt hat, der teil funzt super !

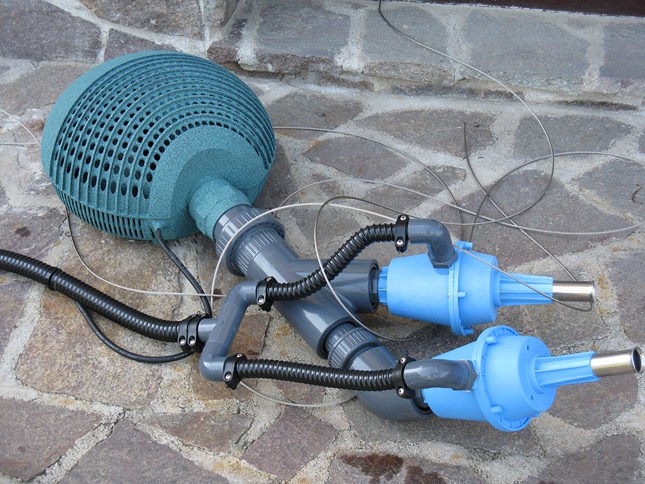

schaust du bilder, meine kostruktion einer 30m3 venturi mit zwei düsen.

http://www.a-koi.at/Belueftung/Venturi-Duesen-Mischer



gerhard



.

Hallo Bastler,

also ein Venturi-Prinzip kann ich hier nicht entdecken !

....es sei denn der graue Einspeisebehälter funzt zufällig als Venturi !

So wie ich es technisch einschätze entsteht eher ein Überdruck vor dem Kegel.
Beim Veturiprinzip wird der entstehende Unterdruck in einer Engstelle ,
( Übergang von eng auf groß ) dann ausgenutzt.
http://de.wikipedia.org/wiki/Venturi-D%C3%BCse

_________________
Gruß
Klaus





18 Koi 56-77cm ; 42t Teich ; EB-Trommler ; 280L Helx ; 30t Ppe u. 20t Ppe. ; 40W + 40W UVC ; >65kg Fisch
