LotharGehlhaar - Teichbauforum

Man könnte ja wenn man die in den Keller bringt ja auch ne Folie reinmachen. Sicherheit das der Vorbesitzer da ja kein Öl etc. Drink hatte hat man ja nie.
Habe Folie noch nie verarbeitet, ch selbst habe PE. Folie komplett rein wirft bestimmt ziemlich Falten. Wäre noch die Möglichkeit 2 Teile oder 5 für jede Seite eins zu machen. Wie geht man da am besten vor, fixieren wollte ich sie an einem Holzgestell das Drumherum kommt.
Gruß
Manuel

_________________
Gruß
Manuel

Da ja keiner wegen der Folie geantwortet hat und in Pe die Auskleidung 400-500 Teuros kostet werde ich diese Idee wohl verwerfen müssen.
Dennoch würde ich die kleinen Einrisse gerne flicken die am Rand sind sowie klären wie gut sie noch ist. Man sieht in den Ecken durch das Grün etwas schwarz mit GFK Muster. Dicht ist sie soweit, habe sie im Hof gefüllt stehen lassen und keine nassen Flächen gefunden.
Die Einrisse wollte ich mit dem Dremel öffnen bis wieder geschlossenes Material kommt und Qiuck Steel-eine 2Komponenten Knete reinmachen.
Wegen dem Lack, habe jetzt desöfteren gelesen das es mit Flüssigfolie und Topcoat schiefging. Einige haben es auch gemacht und nichts mehr geschrieben - ging es dann hier gut?
Hellblau würde sie mir schon besser gefallen.
Gruß
Manuel

_________________
Gruß
Manuel

Hi Manuel.

Dann lege doch noch eine Schicht GFK drauf mit Harz und zum Finish eine blaue Schicht Topcoat.

Dann wird der Behälter stabiler und auf jeden fall ist es dann dicht.

Wenn du fragen zum Umgang hast melde dich einfach.

Gruß Norman

_________________
--------------------------------------------------------------

Teichvolumen 39m³, Teichtiefe 1,4meter und 2meter
Trommler Biofilter (35m² Japan-Matten und 500Liter Helix)
FlowFriend PRO

Der Shop für Teich- Tier & PE-Schweißarbeiten
http://www.Mega-Koi.de

Mir graut es ein bissl vor der Verarbeitung und dem schleifen.
Wie sieht es denn eigentlich mit dieser Flüssigfolie aus. Im Innenbereich habe ich ja keine Temperaturschwankungen und massive Sonneneinstrahlung.
Taugt das Zeug in irgendeinerweise was, wäre ja dann zu einfach halt ihn schwarz.
Gruß
Manuel

_________________
Gruß
Manuel

Hi Manuel,
lass die Finger von der Flüssigfolie!
Die Risse, welche du da siehst sind sicher lediglich im Oberflächenharz.
Für die Festigkeit ohne Bedeutung!
Wenn du hier Material abträgst (ausfräst) ist das contraproduktiv.
Ich würde, wenn du dir nicht sicher bist wegen der Sauberkeit, und wegen Osmose, nass mit 100er Schleifpapier anschleifen und dann mit Epoxidharz - Topcoat walzen.
Epoxidharz wegen deiner Gesundheit und; Epoxidharz ist geruchslos.
Dann kannst du das auch im Keller durchführen.
Bei Verwendung von Polyester - Topcoat musst du sehr gut (äußerst gut) belüften, wenn du da innen arbeitest, kannst du ohnmächtig werden.

_________________
Gruß Kallemann
Es gibt nur eine falsche Sicht der Dinge, der Glaube, meine Sicht sei die einzig richtige
nagurjuna

An dem oberen Wulst hat es 2 Risse, die fast durchgehen. Nur diese wollte ich auffräsen, die anderen nicht. Kommt ja eh kein Wasser drann da oben. Sollte evtl. wegen der Festigkeit gemacht werden, oder für meine Augen, kann die Risse nicht sehen:-).
Also dann mit 100er Anschleifen nass, und dann Topcoat einfach aufstreichen. Glatte Schaumstoffwalze oder Fellwalze. Wieviel Schichten sollen drauf.
Ein "Koi" Topcoat oder Stinknormales. Und was ist mit Gelcoat?
Freu noch schon die Bütte zu tunen, wobei die Frage ist ob es tuen oder besser so lassen wie es ist. Glaube beim Jürgen mal gelesen zu haben das der Schuß mit der Bütte nach hinten losging. Evtl. kann er ja was dazu noch schreiben.

_________________
Gruß
Manuel

jo kann ich

habe damals mit guter Vorbereitung (schleifen und Aceton) mit gelcoat nachgestrichen ..........mit der zeit bekahm ich blasen und ablösungen ..... was aber wiederum nicht stört weil drunter ja noch immer die orginal bütte ist mit 6-8mm wandstärke.

@ risse am rand solltest du beseitigen indem du Flacheisen unterlegst - ideal aus v2a und verschraubst ...... ausschleifen und auffüllen ist Kosmetik ohne statischem nutzen, nebenbei ist es genau dieser rand der dieser bütte Stabilität gibt - also nicht täuschen lassen!

altenativ - ausschleifen und flächig mit gewebelagen wieder aufbauen.

_________________
gruß jürgen
--------------------------------------------------------------------------------------

Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!

Jepp,

ich habe auch so eine ... Tipp Topp, obwohl die über 600 km gereist ist.

_________________
Tschüß Ekki

Hallo Manuel,
ich hatte geschrieben "Epoxidharz - Topcoat"! Alles andere ist Käse! Ob Kurzhaarwalze oder Schaumstoffwalze ist egal. 2-mal walzen, bei Temp über 18°C kannst du das praktisch nass in nass hintereinander machen.
Du benötigst mehrere Walzen, nicht alles Topcoat auf einmal anrühren. Wenn es anfängt zu gelieren, kannst du es nicht mehr verwenden!
Jürgen hat natürlich recht, wenn die Risse im obern horrizontalen Flansch durchgehen sollten, musst du hier zwingend die Stabilität wieder herstellen. Bitte aber das VA Flachmaterial ausreichend lang und überlappend einsetzen.

_________________
Gruß Kallemann
Es gibt nur eine falsche Sicht der Dinge, der Glaube, meine Sicht sei die einzig richtige
nagurjuna

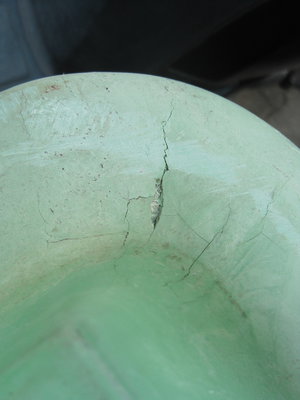

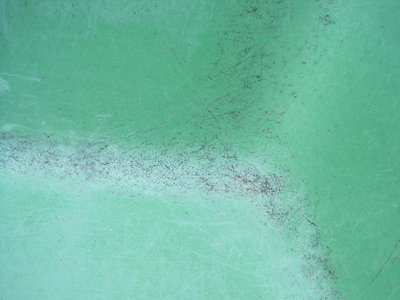

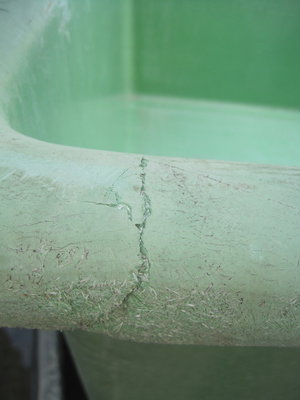

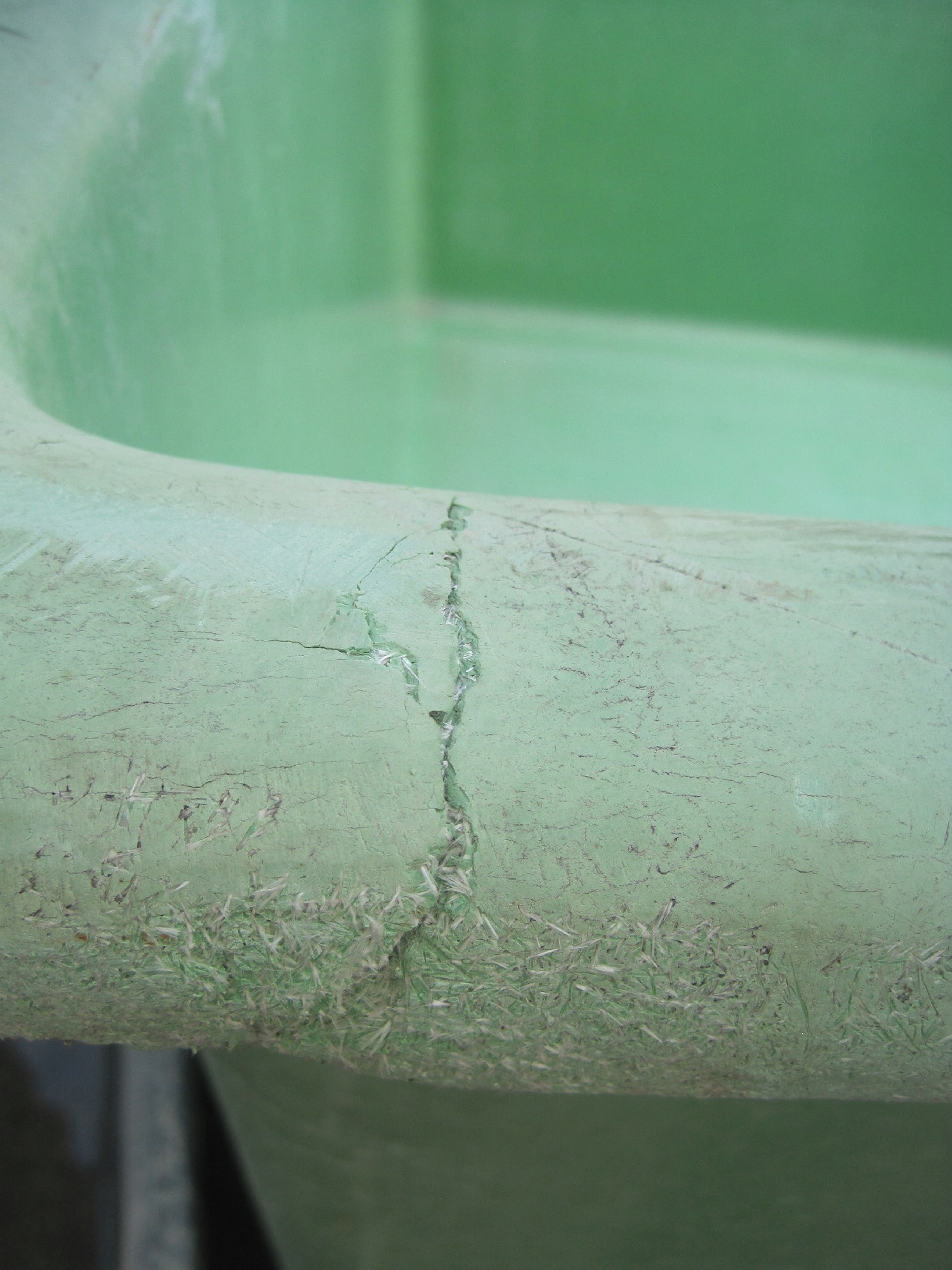

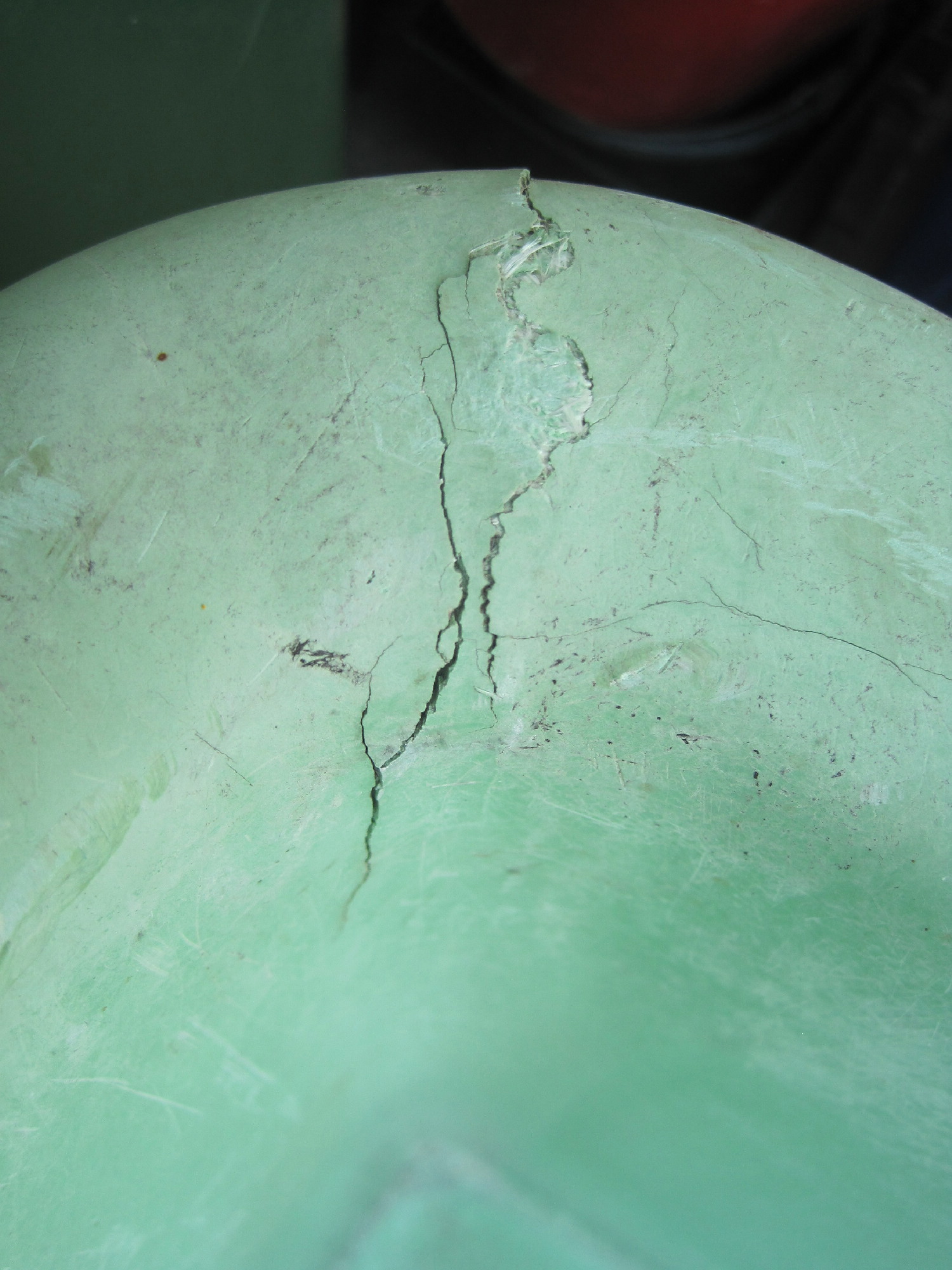

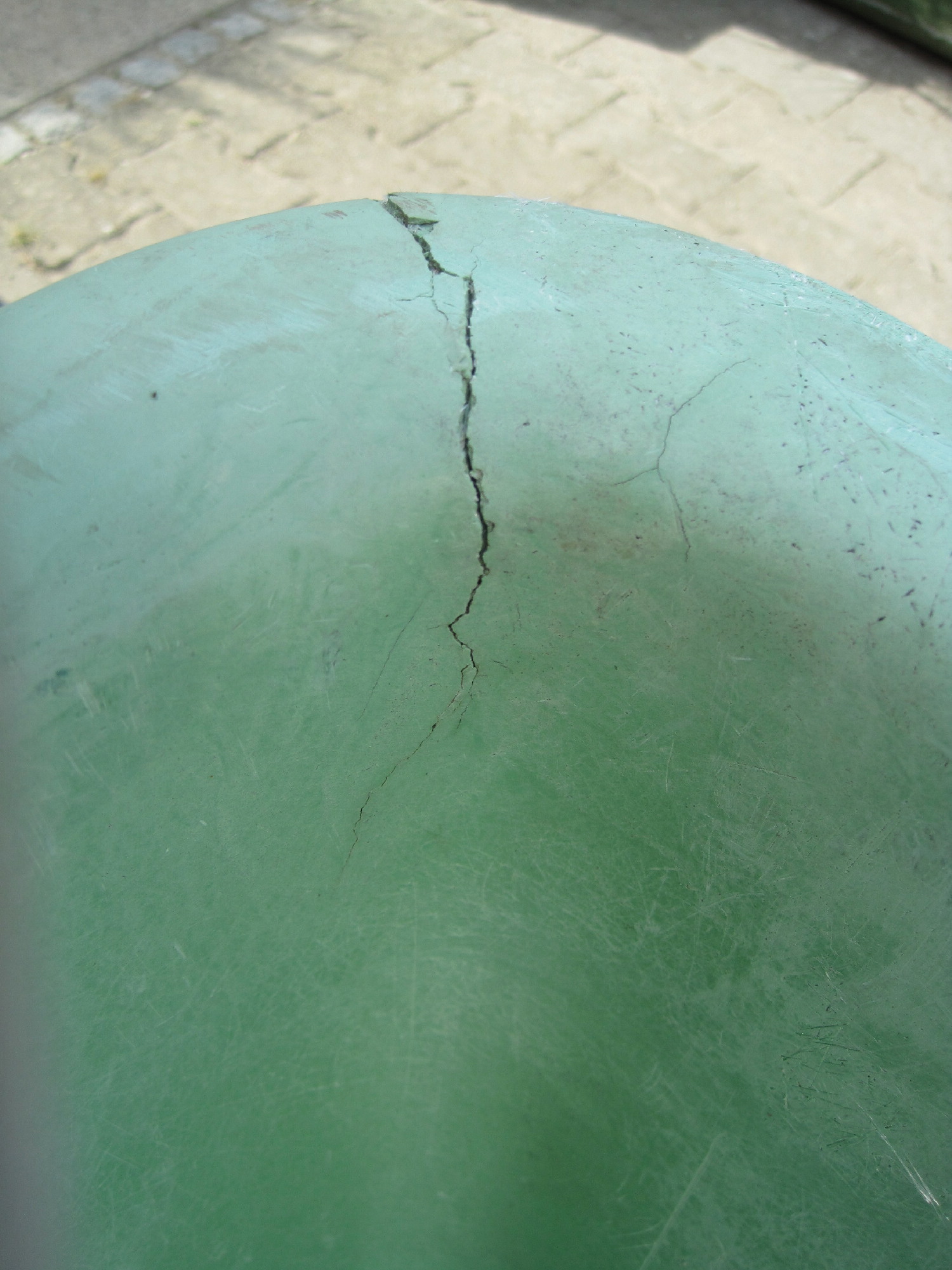

Hier mal die Bilder der Schadstellen und im inneren wo das schwarz hervorschaut. Bütte ist Hochdruckgreinigt, sind also keine Ablagerungen die man wegbekommt.
Wegen dem Flacheisen, diese "Knete" wie Quick Steel bekommt man auch für Kunstoff/GFK Material. Ich kenne es jetzt nur aus dem Metallbereich, hier jedoch hat das Zeug eine enorme Festigkeit wenn es trocken ist. Schleifen, bohren etc. sogar mit der Flex und das wichtigste es hat ziemlich gute Eigenschaften auf Zug udn Druck, Scherkräfte gehen so.
Da es Kinderleicht zu verarbeiten ist würde ich es gerne einbringen da ja sonst der Spalt noch offen ist bei Flacheisen mit Popnieten oder ähnlichem.

Der Foliensack wäre natürlich sehr fein Ekki, jeoch habe ich hier niemanden der mir das schweißt.

Gruß

Manuel

_________________
Gruß
Manuel
