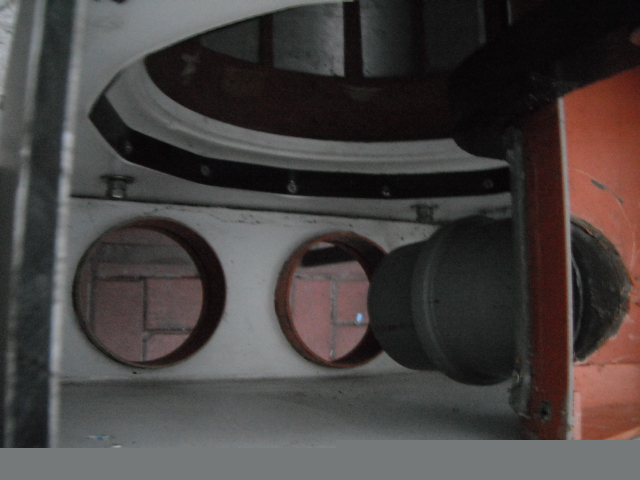

OK, das war vorher nicht zu erkennen, da hinter der neuen Trennwand verborgen. Danke.

_________________
Mit freundlichem Flossenschlag

KoiFanatic66
A. Lincoln: "BESSER SCHWEIGEN UND ALS MÖGLICHER IDIOT GELTEN, ALS SPRECHEN UND ALLE ZWEIFEL ZU BESEITIGEN."

Hauptteich Bj 2006; Teichvolumen 25m3; Tiefe: 210cm; 2x BA 1x Skimmer
Filter I: Genesis Eco 750G mit Pond Eco Plus 20000 + Aquamax Eco 16000
Hälterung: 4000l PE-Becken freistehend
Filter : Genesis Evo 3/500 G +Eco 8500

Mein Teich
http://www.koi-gehlhaar.de/koi/forum/vi ... php?t=1650
Mein Japangarten
http://www.koi-gehlhaar.de/koi/forum/vi ... php?t=4494

Hallo Galina,
ich kann Dir noch mehr Bilder schicken und auch telefonisch helfen.

Bennum hat den TF auch von mir und wir haben länger geredet und ich finde eine gute Lösung gefunden.

_________________
Gruß Dirk
-----
mit freundlichen Grüßen aus dem Münsterland
Dirk Krienerniedick
http://www.mein-schoener-teich.com
-----
Teichtechnik - Trommelfilter aus VA als Einschubmodell und mit Gehäuse - Pumpen - Tauch UVC - etc.
Individuelle Beratung für Neuanlagen oder Umbau

geht auch ohne trennwand , man kann auch den anströmkasten an die trommel anbauen und in der vorhandene kammer da einbauen wo er am wenigsten stört , den platz hat man eh nicht genug

Moin Moin Bonsai2,

gibt es zu deinem interessanten Vorschlag evtl. auch anschauliche Bilderchen, damit man sich das auch besser vorstellen und umsetzen kann?

Die Nordlichter aus Schleswig-Holstein
Hans-Jürgen

________________________________

Teichbau (5,5 Jahre) bis 6/2010, Volumen 88m³, Wassertiefe bis 3m,
Sprick Trommelfilter TRi2 mit 43 mµ Sieb/MovingBead 325, Biostufe 2500 Liter incl. 800 Liter Hel-X HX 14 KLL Füllkörper,
2x LINN L3/01, Drehzahlsteller, Schwimmschalter, 4 BA, 1 MW, 4x 63er tangentiale Einläufe, Eiweißabschäumer per Mammutpumpe über einen externen Skimmer,
Externe Stromversorgung der Filtertechnik, Isolierter/begehbarer! Filterraum für die gesamte Elektrik/Technik
4 interne, unabhängige Stromkreise, FI-Schalter, 2 Panzerglasscheiben 77 x 136,5 cm, 2 Repositionsflanzenfilter,
Teichabdeckung mit Leimhölzern/6-fach Stegplatten, 90kW WT, Innenhälterung 2,8 m³ …, mehrere Fischis von 10 - 90 cm

Unsere Teichbaudokumentation:
viewtopic.php?f=55&t=12163&start=190

_________________
Teichbau (5,5 Jahre) bis 6/2010,
Volumen 85,5m³, Oberfläche 55m², Wassertiefe bis 3m,
Edelstahl TF Renos Teichtechnik, 63 mµ Sieb, Steuerung per Siemens LOGO/Ultraschall Sensor/SMS Modul…
2x OASE AquaMax Eco Titanium 50.000/51.000, elektronisch regelbar, Schwimmschalter,
Biostufe 2000 Liter, incl. 800 Liter Hel-X HX 12/13er KLL Füllkörper,
2x UVC-Tauchstrahler AMALGAM, 75Watt
4 BA, 1 MW, 4x 63er tangentiale Einläufe,
Eiweißabschäumer per Mammutpumpe über einen externen Skimmer,
4 interne, unabhängige Stromkreise, FI-Schalter, 2 Panzerglasscheiben 77 x 136,5 cm,
Teichabdeckung mit Leimhölzern/6-fach Stegplatten, 90kW WT, Innenhälterung 1,5 m³ …,
mehrere Fischis von 30 - 95 cm

Unsere Teichbaudokumentation:
http://www.koi-gehlhaar.de/koi/forum/viewtopic.php?f=55&t=12163&start=190
https://www.renos-teichtechnik.de/
https://www.koifutterhandel.de/

Morgen!

Das ganze muss man sich vorstellen wie eine Sammelkammer. Diese Kammer besteht aus PE.

An der Seite, an der sie an den Trommelfilter andockt ist die Kammer offen.

An der anderen Seite hat sie Öffnungen bzw. Rohrstücke zum Anschluss der Bodenabläufe und Skimmer.

Die Kammer wird mit Schrauben an der Frontplatte des Filters befestigt.

Da das Ganze eine Einheit ist (Filter/Sammelkammer) kann es überall in der Kammer aufgestellt werden. Es müssen dann lediglich die Rohre von BA/Skimmer zu der Anströmkammer hingeführt werden.

Hoffe es ist verständlich.

Bilder kommen noch.

Grüße

_________________
***Euer Partner für professionelle Belüftungslösungen aller Art!

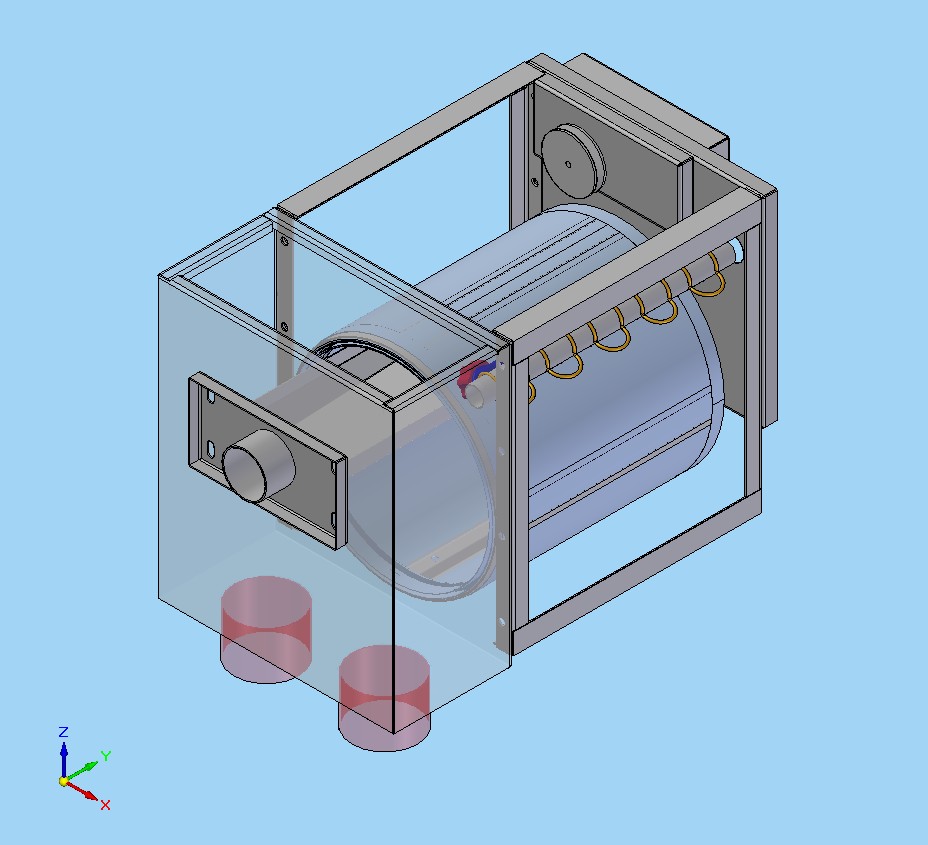

sieht dann z.b. etwa so aus:

wobei ich pers. kein freund einer solchen variante bin, da sich die abdichtung nicht unproblematisch gestaltet.

_________________
gruß jürgen
--------------------------------------------------------------------------------------

Hallo,
prinzipiell ist das machbar mit der Kiste - ich rate jedoch davon ab.

Wenn es nicht unbedingt nötig ist würde ich ganz normal den Einschub einbauen, heißt mit Trennwand. In der Kiste ist eine zu enorme Wasserverwirbelung, wenn man mit einer Vorkammer arbeitet bleiben viele Stoffe wie Blätter oder kleine Äste vor der Trommel liegen und verursachen nicht die Störungen wenn sie in die Trommel gelangen.

Die Lösung mit der Kiste ist sinnvoll, wenn man z.b. einen Vortex mit TF umbauen will oder absolut keinen Platz hat - aber wo ein Wille da ein weg.

.... hab mein Bild mal wieder gelöscht, doppelt ist ja quatsch.

_________________
Gruß Dirk
-----
mit freundlichen Grüßen aus dem Münsterland
Dirk Krienerniedick
http://www.mein-schoener-teich.com
-----
Teichtechnik - Trommelfilter aus VA als Einschubmodell und mit Gehäuse - Pumpen - Tauch UVC - etc.
Individuelle Beratung für Neuanlagen oder Umbau

Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!

Bin der gleichen Meinung.

Die Abdichtung ist allerdings immer "das Problem" - ob ich nun eine PE Trennwand abdichten muss oder die Anströmkammer...

So wie es in Jürgens Zeichnung dargestellt ist läuft es bei dem PE Anströmkasten ja auch nicht... In Hinsicht auf die Schmutzrinne. Dies ist ja immernoch an der Edelstahl-Frontplatte befestigt und die Abwasserleitung muss aus dem Gehäuse geführt werden.

Hier nimmt man sich auch die Freiheit mal die Schmutzrinne schnell zu demontieren... Zumindest wird es eng.

Wenn möglich, Trennwand einbauen und großzügig arbeiten.

Grüße

_________________
***Euer Partner für professionelle Belüftungslösungen aller Art!

hi

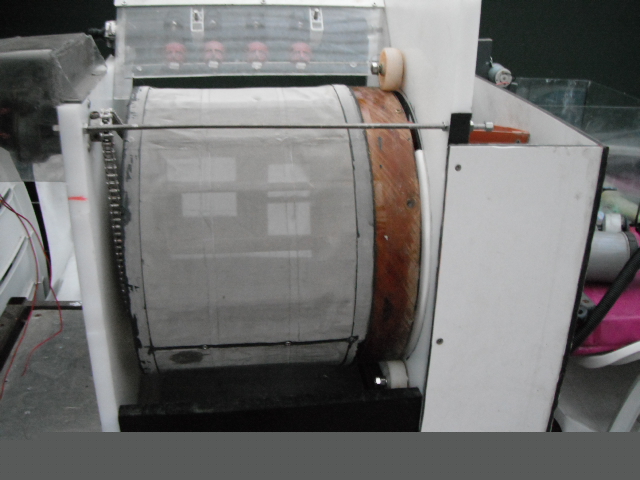

so hab ich es schon gemacht - ist abselut dicht und läuft an einem 10000l teich meiner cousine

_________________
Gruß Bernhard

http://www.youtube.com/user/germanlobo

Moin Moin ihr Lieben,

die anschaulichen Bilderchen und Kommentare sind ja echt Spitze, vielen Dank für eure Mühe.
