Hallo !
Mein 24V Motor hatte nur 2 Adern . Bei einem Wechsel von plus und minus geht er in die andere Richtung . Das kann man mit der Logo leicht programmieren . Zwischen dem Umschalten eine kleine "Sperrzeit" von einer Sekunde einbinden und mit 2 zusätzlichen Relais mechanisch gegenseitig verriegeln und schon läuft das Ding .
Kleine Anmerkung: Ich realisiere damit auch "Stellungen" zwischen auf und zu ,damit ich z.B. einen max. Sog am Skimmer bzw. am BA zusammenbringe.
Diese Stellungen MAX SKIMMER und MAX BA werden auch über die LOGO zeitlich angefahren ( um 5 Uhr MAX SKIMMER EIN) und so habe ich in der Früh , wenn ich den Teich das erste mal sehe , schon eine gereinigte Teichoberfläche
Mit der Logo habe ich auch viele andere Sachen programmiert bzw. werden am externen Textdisplay im Wohnzimmer angezeigt .
z.B. UVC inkl. Betriebsstundenzähler , Vliesverbrauch der Rolle inkl. Balkenanzeige,Vliesverbrauch pro Tag ,Taster für "Fütterung" = Skimmer zu und BA ganz auf,div.Wasserniveauanzeigen vom Teich bzw. im Vliesfilter für die Ansteurung der Pumpen bzw. vom Wasser - Magnetventil .
Störungen inkl. akustisches Signal im Wohnzimmer für : Vliesmotor ( dreht dauernd -autom. Abschaltung ) , Wasserniveau im Vliesfilter ausserhalb der Normhöhen etc. ...
Ausserdem können zeitliche Arbeiten angezeigt werden : Reinigen des Tauch UVC - Glases , Tausch der Tauch UVC (nach so und soviel Betriebsstunden) ,Tausch der Vliesrolle ( fertig) etc. ....

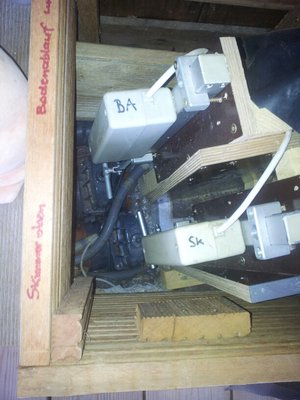

Das Foto zeigt meine Schaltzentrale inkl. externem Textdisplay mit provisorischer Beschriftung ,da im Moment immer wieder etwas umprogrammiert wird .
lg pipoharley
Anmelden
Registrieren
usermap
FAQ
Suche
Impressum
Taler
Fischliste
Da lohnt das Basteln fast gar nicht. Die endlagen würde ich aber sicherheitshalber immer mit Initiatoren oder Endschaltern überwachen
