Natürlich kannst du die auch selbst bauen wenn du dir das zutraust!!!! Und die Kammer kannst du dann an deine
Gegebenheiten anpassen. Wenn du Beton verwendest gibt es da auch ein Mittel das du beim anrühren des Betons rein schüttest den den Beton schon Wasserfest macht. Aber an einer vernünftigen Abdichtung wirst du nicht vorbeikommen.

Gruß Jürgen

_________________
Mein Teich:
https://www.youtube.com/watch?v=bQ380gUdcew&t=0s
Mein Filter:
https://www.youtube.com/watch?v=tOKGC3X1-Ak&t=0s

Natürlich kannst Du den Einschub Lavair in eine Betonkammer hängen.
Als erstes kommen die Saugleitungen von unten in die Kammer rein.
Diese kannst Du bei Bedarf mit Standrohren verschließen.
Diese Kammer kann dann auch einen gemauerten Anschlag für die TF Front haben .

Hinter dem TF kannst Du jetzt am Boden der z.B. 1m tiefen Kammer ein 2m langes KG500 Rohr einbauen.

Das ist dann Dein LH Schacht......bis auf ca. 3m unter OK Wasser.

Ein Übergang vom LH in DN 200 in die Biokammer und diese am Ende mit Gitter getrennt von den Rückläufen..

Fertig.
Und alles mit GFK tapezieren und die KG Rohre eindichten.
Aso am Ende eine große Kammer mit einem Anschlag für den TF, dem LH Schacht und der Biokammer.

_________________
Schwimmteich 120m³ mit kleinen Fehlern und 3 Fischen

http://www.teichbau-forum-naturagart.de ... edl-berlin
Polymare TrommelfilterOptimierung:
viewtopic.php?f=14&t=21119
Teichsteuerung Siemens LOGO
viewtopic.php?f=14&t=21321
Luftheberbau DN 200
http://www.hobby-gartenteich.de/xf/thre ... -2m.44737/
Lufthebermesswerte nach geisy:
https://docs.google.com/spreadsheets/d/ ... li=1#gid=0

Für die Kammer aussen Schalungssteine.
Die Trennwand zwischen LH und Biokammer geht auch mit Betonplatten....Bordstein..oder eben auch Schalstein.
Innenecken abrunden....verputzen GFK drauf.

UV würde ich so plazieren, dass sie effektiv das vorbeiströmende Wasser bestrahlt.
Gfk und PVC vor UV schützen durch V2A Blech...z.B.
Oder die Lampe im TF unter der Rinne einhängen.

Dazu sollten Dir hier Leute mehr Tips geben mit lavair Erfahrung,
wenn Du den TF zu Hause hast.
Sonst ist das hier ev. umsonst.

Nur Ideen. Meine Biokammer habe ich mit GFK so gebaut.
Bilder in meiner Teichbaubeschreibung.

Preis/Leistung/pers. Aufwand musst Du vergleichen.

Tip:
Du benötigst noch für den LH Membranplatten, Trichter, Kompressor...wenn es ein PP TF werden soll, dann bgm.und Paketpreis nett raushandeln.

_________________
Schwimmteich 120m³ mit kleinen Fehlern und 3 Fischen

http://www.teichbau-forum-naturagart.de ... edl-berlin
Polymare TrommelfilterOptimierung:
viewtopic.php?f=14&t=21119
Teichsteuerung Siemens LOGO
viewtopic.php?f=14&t=21321
Luftheberbau DN 200
http://www.hobby-gartenteich.de/xf/thre ... -2m.44737/
Lufthebermesswerte nach geisy:
https://docs.google.com/spreadsheets/d/ ... li=1#gid=0

wenn du einen tf als einhängevariante von lavair nimmst, dann hätte ich folgenden vorschlag :

http://img.tapatalk.com/d/14/06/08/yzu2etud.jpg

http://img.tapatalk.com/d/14/06/08/4agubeva.jpg

so hab ich das gelöst, alles in einer kammer (einlauf, tf und lh ), nur durch eine 2 cm pe-platte getrennt. wenn es finanziell passt würd ich dir auch zu einem tf 630 raten, da hast du dann noch reserven.

_________________
Grüße aus dem Spreewald
Uwe

Teich 50 m³
Bauzeit 2013 - 2015

LAVAIR TF 630; UV Lampe 125W Aquafil; Luftheber von LIFRA; LH-Pumpe LP 200 HN ; 5 BA; 1 Skimmer

Hi Dominic,

Das was Uwe hier anbietet wäre ja auch eine Optimale Lösung für dich Oder??

Gruß Jürgen

_________________
Mein Teich:
https://www.youtube.com/watch?v=bQ380gUdcew&t=0s
Mein Filter:
https://www.youtube.com/watch?v=tOKGC3X1-Ak&t=0s

@troll 65:
Schön, dass Deine realen Bilder von der Idee her meinem laienhaften Text vorher entsprechen.

-KAnnst Du noch ein Bild vom Boden der Klarwasserkammer mit dem eingeschweißten PE Rohr DN500?? reinsetzen.
Zumindest sieht es am Boden in der unteren, linken Bildecke so aus, wie ein eingeschweißtes PE- Rohr als Schacht für den LH.

-Wo hast Du die UV plaziert?

-Hast Du in der Biokammer einen Entlüfterabzweig am waagerechten LH-Rohr ggf. als Abschäumer umgebaut- und dort dann auch einen Abwasseranschluß für den "Schaum"?

Diese Bauweise mit einem Einhänge-TF erspart die Zwischenverrohrung und unnötige Trennwände!

Als Schema unten eine ältere Skizze von mir unten angehangen- nur schematisch.
Ein- und Ausläufe können auch gerne am Boden der Kammern reinkommen und abgehen.

_________________
Schwimmteich 120m³ mit kleinen Fehlern und 3 Fischen

http://www.teichbau-forum-naturagart.de ... edl-berlin
Polymare TrommelfilterOptimierung:
viewtopic.php?f=14&t=21119
Teichsteuerung Siemens LOGO
viewtopic.php?f=14&t=21321
Luftheberbau DN 200
http://www.hobby-gartenteich.de/xf/thre ... -2m.44737/
Lufthebermesswerte nach geisy:
https://docs.google.com/spreadsheets/d/ ... li=1#gid=0

Morgen!

Gut, offenbar spielt der Kostenfaktor schon eine nicht ungerdeordnete Rolle. Die Version Lavair bedeutet an sich schon Mehrkosten, mit einem 630ger erst recht.

Diese Variante mit der PE Verschweißung kann natürlich auch nur ein Schweißer machen. Ich habe jetzt ehrlich gesagt nicht durchgelesen ob ohnehin jemand kommt, falls extra jemand kommen muss ist das Auskleiden mit PE auch nochmal ein schöner Kostenfaktor.

Ob das dann den Mehraufwand gegenüber einer Gehäusfiltervariante mit hinstellen, anschließen, loslegen rechtfertigt muss man für sich selber entscheiden.

Die Variante an sich is ja nichts neues, auf dem Foto zu sehen ein Kunde der mit Folie selber ausgekleidet hat und dann Trennwände einzogen. Funzt auch.

Grüße

_________________
***Euer Partner für professionelle Belüftungslösungen aller Art!

Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!

hallo thorsten,

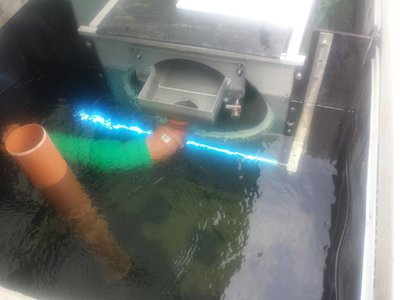

hier ein bild von der uv-lampe, vom lh-schacht hab ich leider keins. das hast du aber mit dem eingeschweisstem pe-rohr gut erkannt.

download/file.php?id=24276&t=1

auch mit dem entlüfterabgang/abschäumer hast du recht.

_________________
Grüße aus dem Spreewald
Uwe

Teich 50 m³
Bauzeit 2013 - 2015

LAVAIR TF 630; UV Lampe 125W Aquafil; Luftheber von LIFRA; LH-Pumpe LP 200 HN ; 5 BA; 1 Skimmer

Hallo Leute,

habe noch eine Frage:

Ich komme ja jetzt mit 3x 110er KG Rohren vom Teich in den FK. Dort sperr ich diese drei Leitungen per Schieber ab und dann geht es weiter in den TF.

Nun meine Frage: Muss ich eine Notfallverrohrung/Überlauf einbauen? Also bspw. wenn der TF, der LH, die Biokammer oder die Sammelkammer überläuft. Denn ansonsten würde mir ja eventuell der Teich leer laufen...Oder steh ich auf dem Schlauch und das ist unproblematisch?

_________________
Mein Teichumbau in Bildern....

http://haussteuerung-chemnitz.de/teichb ... index.html

hallo deine filteranlage ist doch höher als deine teichtiefe
ODER?????


wenn das so ist kann dein teich nie lehr laufen denn irgent wann ziehen deine pumpen luft und schalten ab oder laufen heiß und geben den geist auf

nomalerweise plant man ein überlauf mit
