Hallo Zusammen,

Jetzt fängt die Kalte Jahreszeit an, und somit auch die Bastelzeit.

Was für diesem Winter ansteht ist jetzt erst mal er Bau eines Rieselfilters.

Als Material wurde PE-HD 100 von Rochling und Schwarz verwendet.

Heute am 05.12.2013 habe ich den Bau begonnen, probiere einer sehr Bilderreiche und verständliche Dokumentation zu erstellen, um selber bauer anreize zu geben.

Oder anderes rum wenn ich bei der Herstellung fehler mache das ihr mir Hilfestellung gibt.


Ok fangen wir mal an. (05.012.2013)

Eine PE-HD Platte mit den Massen 2x1 Meter wurde längst durchgeschnitten um 2 Stücke von je 1x 60x200cm und 1x 40x200cm zu bekommen.



Diese Stücke wurden dann mit eine Formatkreis säge in folgende Stücken zugeschnitten.



8x 60x24cm



8x 24x24cm



2 Stück von 7x200cm



Aus den längen Stücken werden Später Verstrebungen gemacht.


Als diese Arbeit gemacht wurde habe ich angefangen, das erste Element vom Rieselfilter zu Heften.

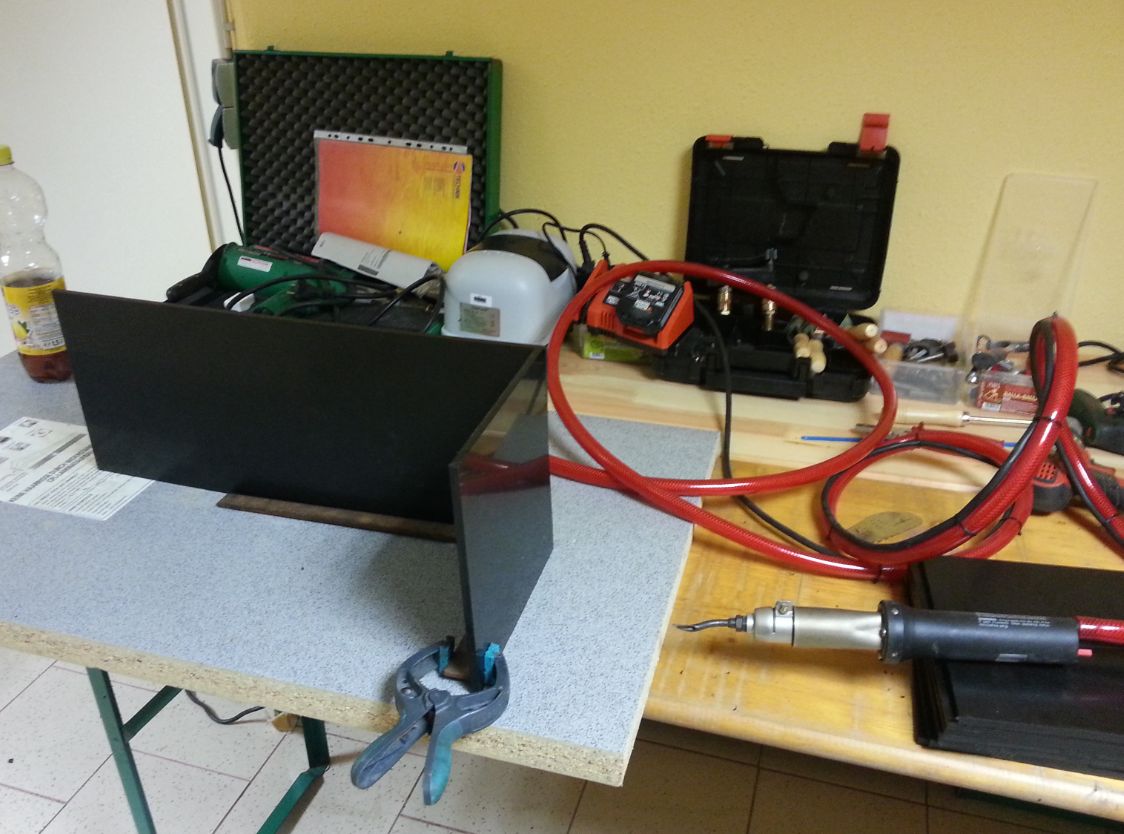

Zum Heflt wurde eine Heftschweissdüse wie auf dem Bild zu sehen ist verwendet.
Die Schweißtemperatur bei PE-HD liegt bei mir bei 340Grad.
Der Schweißbereich laut Vorschrift ligt bei 320-340Grad, aber das muss jeder für sich festlegen.




Das Heft mache ich um eine Grundstabilitätzu bekommen.
Die fertig geschnittenen Platten, alle Kanten wurden entratet.

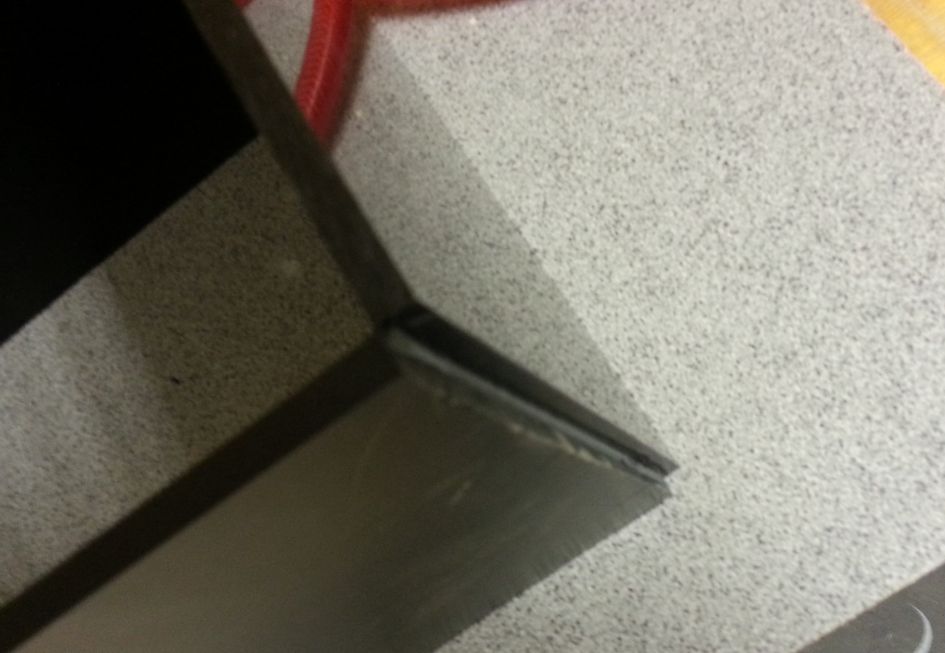

Der Anfang, die erten 2 Platten werden ausgerichtet und geheftet.



So wurden nach und nach alle Kanten mit einer Heftnaht versehen.
( Innen wie Aussen )





So das war es für heute.

Am Wochenende werde ich den Kasten dann noch 3x Vorbereiten, so das ich 4 Kästen habe.
Die werden dann über ein ander gestellt.

Gruß Norman

_________________
--------------------------------------------------------------

Teichvolumen 39m³, Teichtiefe 1,4meter und 2meter
Trommler Biofilter (35m² Japan-Matten und 500Liter Helix)
FlowFriend PRO

Der Shop für Teich- Tier & PE-Schweißarbeiten
http://www.Mega-Koi.de

Hallo Norman,
Der Anfang sieht ja schon mal gut aus.

_________________
Gruß
Michael

www.Tier-Teichbedarf-Gnisdza.de

Hi Michael,

Der wird schon werden habe ja über dem Winter was Zeit. So hat meine IH nächstes Jahr auch einen besseren Filter bekommt, der im Sommer am Teich mit läuft und dann im winter an der Ih übernohmen werden kann.

Gruß Norman

_________________
--------------------------------------------------------------

Teichvolumen 39m³, Teichtiefe 1,4meter und 2meter
Trommler Biofilter (35m² Japan-Matten und 500Liter Helix)
FlowFriend PRO

Der Shop für Teich- Tier & PE-Schweißarbeiten
http://www.Mega-Koi.de

Da gebe ich dir recht. Dann ist er aufjedenfall gut eingefahren. Wo liegen ungefähr die Kosten?

_________________
Gruß
Michael

www.Tier-Teichbedarf-Gnisdza.de

Hi Michael.

Ich schätze mal so um die 150-180Euro, aber werde die Ausgaben genau nachhalten um bei der Fertigung eine Eigenbau Preis zu nennen.

Bis jetzt wurde eine PE-HD 100 Platte in 8mm zerschnitten, die Kosten dafür betrugen 97,99Euro

Gruß Norman

_________________
--------------------------------------------------------------

Teichvolumen 39m³, Teichtiefe 1,4meter und 2meter
Trommler Biofilter (35m² Japan-Matten und 500Liter Helix)
FlowFriend PRO

Der Shop für Teich- Tier & PE-Schweißarbeiten
http://www.Mega-Koi.de

Wie hoch soll er werden und welchen auslauf hast du geplant?

_________________
Gruß
Michael

www.Tier-Teichbedarf-Gnisdza.de

Norman,

erstmal nette Werkstatt hast du

Finde deinen Eigenbau reiz echt TOP egal was du bis jetzt gezaubert hast RESPEKT

Leider muß ich dich da was fragen bezüglich Stabilisität
Fängst du deine Platten aussen ab?
Weil 8mm ist echt schon grenzwertig bei einen Rechteck Behälter
Weil sonst wird er dir beulen werfen
Kenne mich dazu gut aus

Und wie verbindest du deine Stöße?

Frage nur deswegen weil ich gerade aus Würzburg vom SKZ komme wo wir einmal im Jahr hin müssen um unsere Prüfungen in Theorie und Praxis ablegen müssen

Aber Gott sei Dank mit Bravour bestanden

Trotzdem viel Glück bei deinen Selbstbau den ich natürlich gespannt verfolge

Und eins kann ich jetzt schon sagen den Preis kannst du nicht halten vielleicht nur an Material

LG Patric

_________________
schöne Grüße aus Drensteinfurt
Mein Teichumbau
viewtopic.php?f=1&t=17080

Anzeige:

_________________
Wenn du einen Monat lang ein werbefreies Forum willst, klicke hier und überweise mir 100 Taler!
Wenn du mich im Koi-Schnack etwas fragen möchtest, klicke hier!

Hi Patric

Zu der Stabilität, von Innen kommen noch 2 Querverstrebungen rein.
Dann sollte es ok sein, Druck kommt auf den Wänden ja nur recht wenig, da das Wasser nach unten läuft.
Von Aussen wird noch eine Ecknaht gemacht mit den Extruder und von Innen eine Ziehnaht 4mm.

Die Rieselfilter die ich mir angeschaut habe von waren meist nur aus 6mm gemacht.

Somit ist es besser verabeitet als viele die es Käuflich gibt.

Die Stöße werden von aussen nochmal mit einer umlaufenden PE-Platte eingescheißt, so das der oben stehende Kasten in den anderen kommt.
Wenn die Bilder kommen wird es verständlicher!

Ja den Preis den ich geschrieben habe liegt nur beim Material, aber das war ja auch die Frage.

Gruß Norman

_________________
--------------------------------------------------------------

Teichvolumen 39m³, Teichtiefe 1,4meter und 2meter
Trommler Biofilter (35m² Japan-Matten und 500Liter Helix)
FlowFriend PRO

Der Shop für Teich- Tier & PE-Schweißarbeiten
http://www.Mega-Koi.de

Ach Patric.

Die Werkstatt wird noch besser, nächsten Monat kommt noch eine Fräse dabei mit 1x1m

Gruß Norman

_________________
--------------------------------------------------------------

Teichvolumen 39m³, Teichtiefe 1,4meter und 2meter
Trommler Biofilter (35m² Japan-Matten und 500Liter Helix)
FlowFriend PRO

Der Shop für Teich- Tier & PE-Schweißarbeiten
http://www.Mega-Koi.de

Hi Michael

Die Höhe wird so ca. 1 Meter werden

Fertigmasse sind geplant so 25(Tiefe) x60(Breite) x100 (Höhe) cm.

Vom Auslauf her weiß ich noch nicht genau, entweder einen Bachlauf oder 2 x 75mm Rohre

Gruß Norman
